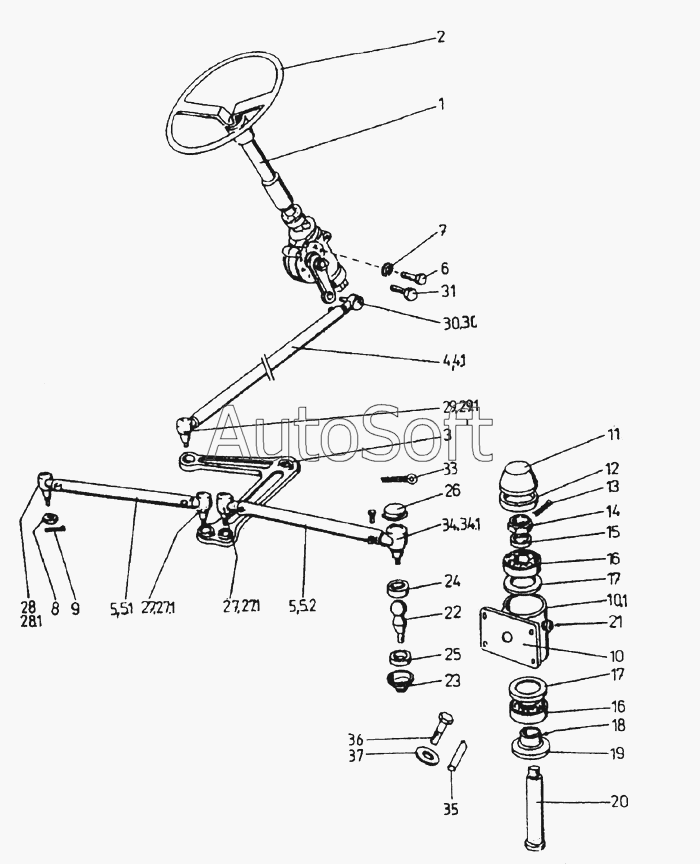

Каталог запасных частей к технике: Karosa C 734. Рулевое управление
1
2
3
4
4.1
5
5
5.1
5.2
6
7
8
9
10
10.1
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
27
27.1
27.1
28
28.1
29
29.1
30
30.1
31
33
34
34.1
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Гидравлическое сервоуправление столбиковое 712 НRSВ -350-6-01 | |
| 10 | 4***1 | Кронштейн промежуточного рычага рулевого управления | |
| 10.1 | 4***1 | Крепление промежуточного рычага рулевого управления | |
| 11 | 4***1 | Колпак | |
| 12 | 4***1 | Кольцо | |
| 13 | 3***3 | Шплинт 6,3х63 СSN 02 1781.02 | |
| 14 | 3***0 | Гайка М36х1,5 СSN 02 1412.25 | |
| 15 | 3***0 | Шайба В37 СSN 02 1702.15 | |
| 16 | 3***0 | Подшипник 30209 СSN 02 4720 | |
| 17 | 3***0 | Кольцо стопорное 85 СSN 02 2931 | |
| 18 | 4***1 | Кольцо | |
| 19 | 2***4 | Кольцо Гуферо с пылеуловителем 70х90х13 СSN 02 9401 0 | |
| 2 | R***1 | Рулевое колесо d500 | |
| 20 | 4***1 | Шкворень рулевого механизма | |
| 21 | 4***5 | Головка 16М 10х1 СSN 02 7451 3 | |
| 22 | 4***8 | Шаровой палец 40h8х40 | |
| 23 | 4***1 | Пылеуловитель | |
| 24 | 4***1 | Верхний сухарь шарового пальца | |
| 25 | 4***1 | Нижний сухарь шарового пальца | |
| 26 | 4***1 | Крышка головки | |
| 27 | 4***1 | Наконечник соединительной тяги-правая резьба | |
| 27.1 | 4***1 | Шаровой шарнир соединительной тяги | |
| 28 | 4***1 | Наконечник соединительной тяги-левая резьба | |
| 28.1 | 4***1 | Шаровой шарнир соединительной тяги | |
| 29 | 4***1 | Наконечник продольной рулевой тяги-левая резьба | |
| 29.1 | 4***1 | Шаровой шарнир продольной рулевой тяги | |
| 3 | 4***1 | Промежуточный маятниковый рычаг рулевого управления | |
| 30 | 4***1 | Наконечник продольной рулевой тяги-правая резьба | |
| 30.1 | 4***1 | Шаровая цапфа рулевой тяги | |
| 31 | 3***4 | Болт М18х1,5х40 СSN 02 1103.55 | |
| 33 | [***] | Шплинт 5х71 СSN 02 1781.05 | |
| 34 | 4***1 | Наконечник соединительной тяги | |
| 34.1 | 4***1 | Шаровой шарнир соединительной тяги | |
| 35 | 4***1 | Центрирующая втулка | |
| 36 | [***] | Болт М16х30 СSN 02 1103.55 | |
| 37 | [***] | Шайба 16 СSN 02 1740.05 | |
| 4 | 4***1 | Продольная тяга рулевого управления | |
| 4.1 | 4***1 | Продольная тяга рулевого управления в сборе | |
| 5 | 4***1 | Соединительная тяга рулевого управления | |
| 5.1 | 4***1 | Соединительная тяга рулевого управления левая в сборе | |
| 5.2 | 4***1 | Соединительная тяга рулевого управления правая в сборе | |
| 6 | 3***0 | Болт М18х1,5х55 СSN 02 1101.25 | |
| 7 | 3***3 | Шайба 18 СSN 02 1740 05 | |
| 8 | 3***0 | Гайка М20х1,5 СSN 02 1412.25 | |
| 9 | 3***6 | Шплинт 4х36 СSN 02 1781.05 |
