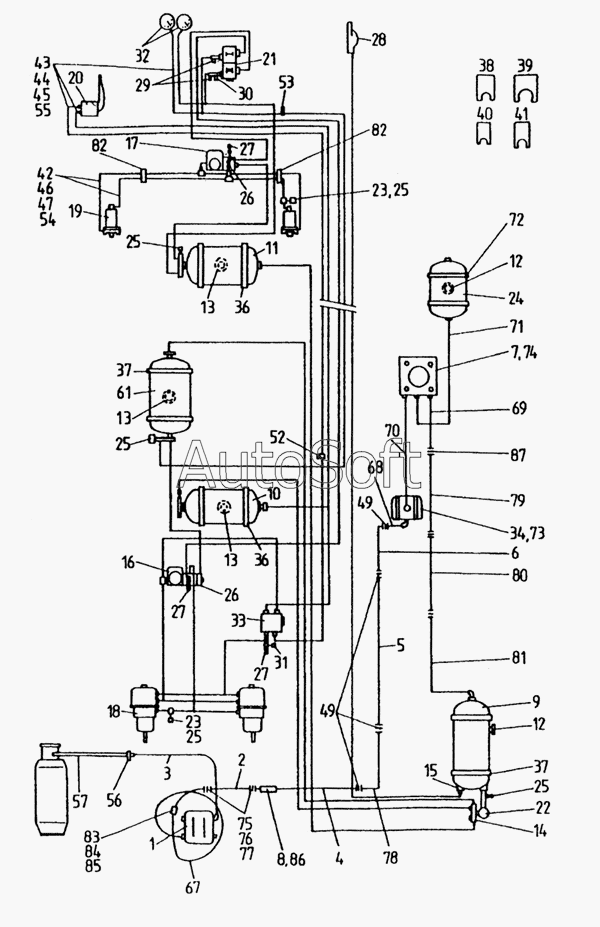

Каталог запасных частей к технике: Karosa C 734. Система распределения воздуха
54
61
57
56
55
67
53
52
49
49
47
46
45
44
43
77
87
86
85
84
83
82
82
81
80
79
78
42
76
75
74
73
72
71
70
69
68
11
21
20
19
18
17
16
15
14
13
13
13
12
12
22
10
9
8
7
6
5
4
3
2
32
41
40
39
38
37
37
36
36
34
33
1
31
30
29
28
27
27
27
26
26
25
25
25
25
25
24
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Компрессор 4191 | |
| 2 | 5***1 | Шланг R.V I | |
| 3 | 4***1 | Трубка | |
| 4 | 4***1 | Трубка | |
| 5 | 4***1 | Трубка | |
| 6 | 4***1 | Трубка | |
| 7 | 4***1 | Сушитель | |
| 8 | [***] | Кран подкачки шин тип 4478 | |
| 9 | 4***1 | Воздушный резервуар | |
| 10 | 4***1 | Воздушный резервуар | |
| 11 | 4***1 | Воздушный резервуар | |
| 12 | 4***5 | Водосливной клапан WIRА | |
| 13 | 4***1 | Водосливной клапан | |
| 14 | 4***1 | Четырехмагистральный предохранительный клапан | |
| 15 | 4***1 | Обратный клапан | |
| 16 | 4***1 | Автоматический нагрузочный регулятор | |
| 17 | 4***1 | Автоматический нагрузочный регулятор | |
| 18 | 4***8 | Пружинный тормозной цилиндр | |
| 19 | 4***7 | Тормозной цилиндр d100 | |
| 20 | 4***1 | Клапан ручного тормоза | |
| 21 | 4***3 | Тормозной кран | |
| 22 | 4***2 | Редукционный клапан тип 4458 | |
| 23 | 4***1 | Арматура | |
| 24 | 4***1 | Воздушный резервуар | |
| 25 | 4***0 | Контрольный штуцер А | |
| 26 | 4***0 | Контрольный штуцер В | |
| 27 | 4***0 | Контрольный штуцер С | |
| 28 | 4***1 | Соединительная головка с заслонкой | |
| 29 | 4***0 | Пневматический включатель 700кПа | |
| 30 | 4***0 | Пневматический включатель 900 кПа | |
| 31 | 4***0 | Пневматический включатель 630 кПа | |
| 32 | 4***0 | Манометр | |
| 33 | 4***1 | Клапан управления | |
| 34 | 4***1 | Маслоотделитель | |
| 35 | [***] | Электромагнитный клапан | |
| 36 | 4***1 | Лента | |
| 37 | 4***1 | Лента | |
| 38 | 3***2 | Зажим d8 442 90798 260 1 | |
| 39 | 3***1 | Зажим d15 442 90798 182 1 | |
| 40 | 3***2 | Зажим d6 442 90798 177 1 | |
| 41 | 3***3 | Зажим d10 442 90798 179 1 | |
| 42 | 4***1 | Прокладка 10 | |
| 43 | 4***1 | Вставка Е6 893 040 210 4 | |
| 44 | [***] | Гайка накидная 6L-А ТGL 0-3870 | |
| 45 | [***] | Кольцо уплотнительное 6L-S ТGL 0-3861 | |
| 46 | [***] | Гайка накидная 10L-А ТGL 0-3870 | |
| 47 | [***] | Кольцо уплотнительное 10L-S ТGL 0-3861 | |
| 48 | [***] | Лента уплотнительная РТFЕ 0,08х12х150 | |
| 49 | [***] | Муфта Js13 СSN 13 7730 | |
| 52 | 4***1 | Лента стягивающая 350 | |
| 53 | 4***1 | Лента стягивающая 200 | |
| 54 | [***] | Трубка d10х1 РА 12-РND 21/590-84-01 | |
| 55 | [***] | Трубка d6х1 РА 12-РND 21/590-84-01 | |
| 56 | [***] | Шланговая обойма d32 SОLIDОR ТGL29 732 | |
| 57 | [***] | Шланг 20\28 СSN 63 5387 | |
| 60 | V***L | Лента изоляционная NЕТЕS | |
| 61 | 4***1 | Воздушный резервуар | |
| 62 | 4***5 | Горловина | |
| 63 | [***] | Кольцо уплотнительное 12х18 СSN 02 9310 3 | |
| 64 | [***] | Кольцо уплотнительное 10х14 СSN 02 9310 3 | |
| 65 | 4***1 | Штуцер | |
| 66 | 4***2 | Приводной винт М10х1 | |
| 67 | 4***1 | Трубка | |
| 68 | 4***1 | Трубка | |
| 69 | 4***1 | Трубка | |
| 70 | 4***1 | Трубка | |
| 71 | 4***1 | Трубка | |
| 72 | 4***1 | Лента | |
| 73 | 4***1 | Лента | |
| 74 | 4***1 | Болт М12х1,5х25 | |
| 75 | 4***1 | Горловина | |
| 76 | 4***1 | Кольцо уплотнительное А18 | |
| 77 | 4***1 | Гайка накидная 18 | |
| 78 | 4***1 | Трубка | |
| 79 | 4***1 | Трубка | |
| 80 | 4***1 | Трубка | |
| 81 | 4***1 | Трубка | |
| 82 | 4***5 | Пучок РА трубок | |
| 83 | 4***1 | Кронштейн | |
| 84 | 4***1 | Зажим | |
| 85 | 4***1 | Подкладка | |
| 86 | 4***1 | Кронштейн | |
| 87 | 4***1 | Соединительная деталь |
