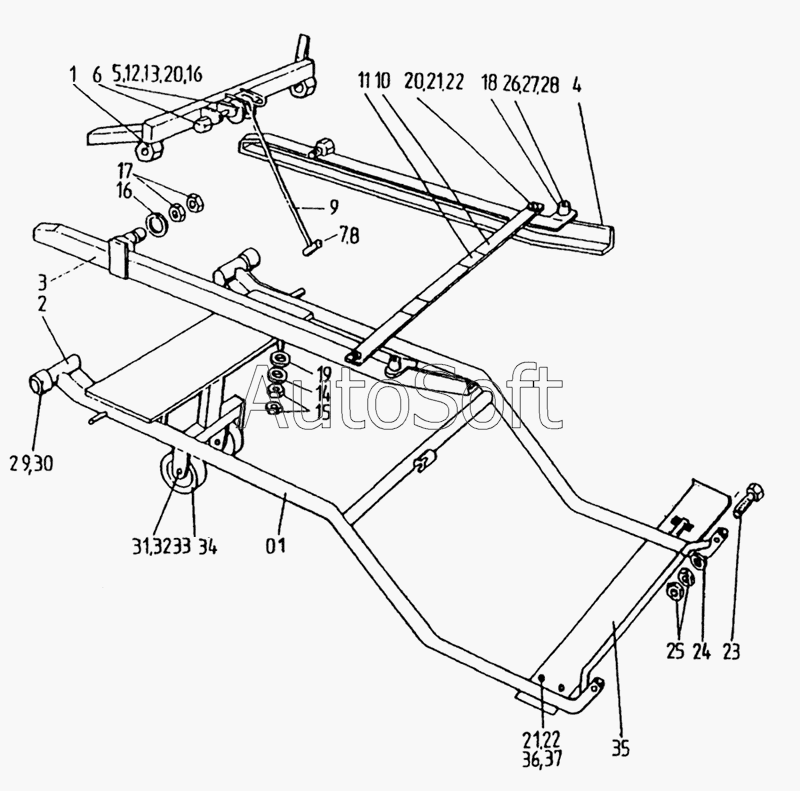

Каталог запасных частей к технике: Karosa C 734. Тележка запасного колеса
442 07566 028 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 442 07566 028 1 | 4***1 | Тележка | |
| 1 | 4***1 | Кронштейн | |
| 2 | 4***1 | Рама тележки | |
| 3 | 4***1 | Направляющая | |
| 4 | 4***1 | Направляющая | |
| 5 | 4***1 | Блок | |
| 6 | 4***1 | Палец | |
| 7 | 4***1 | Зажим | |
| 8 | [***] | Болт М10х25 СSN 02 1103.25 | |
| 9 | 4***1 | Тросик | |
| 10 | 4***1 | Распорка | |
| 11 | 4***1 | Упор | |
| 12 | 4***1 | Кольцо | |
| 13 | 4***1 | Штифт | |
| 14 | [***] | Шайба 20 СSN 02 1740 05 | |
| 15 | [***] | Гайка М20 СSN 02 1401.25 | |
| 16 | [***] | Шайба 21 СSN 02 1702.05 | |
| 17 | [***] | Гайка М20х1.5 СSN 02 1403 25 | |
| 18 | 2***4 | Буфер СМ 2717 | |
| 19 | 4***1 | Прокладка | |
| 20 | [***] | Болт М8х18 СSN 02 1103.25 | |
| 21 | [***] | Гайка М8 СSN02 1401.25 | |
| 22 | [***] | Шайба 8 СSN 02 1740 05 | |
| 23 | [***] | Болт М10х55 СSN 02 1101.55 | |
| 24 | [***] | Шайба 10 СSN 02 1740 05 | |
| 25 | [***] | Гайка М10 СSN 02 1401.25 | |
| 26 | [***] | Болт М4х20 СSN 02 1131.25 | |
| 27 | [***] | Гайка М4 СSN 02 140125 | |
| 28 | [***] | Шайба 4,3 СSN 02 1702 15 | |
| 29 | 4***1 | Колесо | |
| 30 | [***] | Кольцо 18 СSN 02 2930 | |
| 31 | 4***1 | Палец | |
| 32 | [***] | Шплинт 3,2х20 СSN 02 1781.05 | |
| 33 | [***] | Шайба 13 СSN 02 1702.15 | |
| 34 | [***] | Дисковое колесо с резиновым покрытием 0100 | |
| 35 | 4***1 | Кожух | |
| 36 | [***] | Болт М8х16 СSN 02 1103.55 | |
| 37 | [***] | Шайба 8,4 СSN 02 1702.15 |
