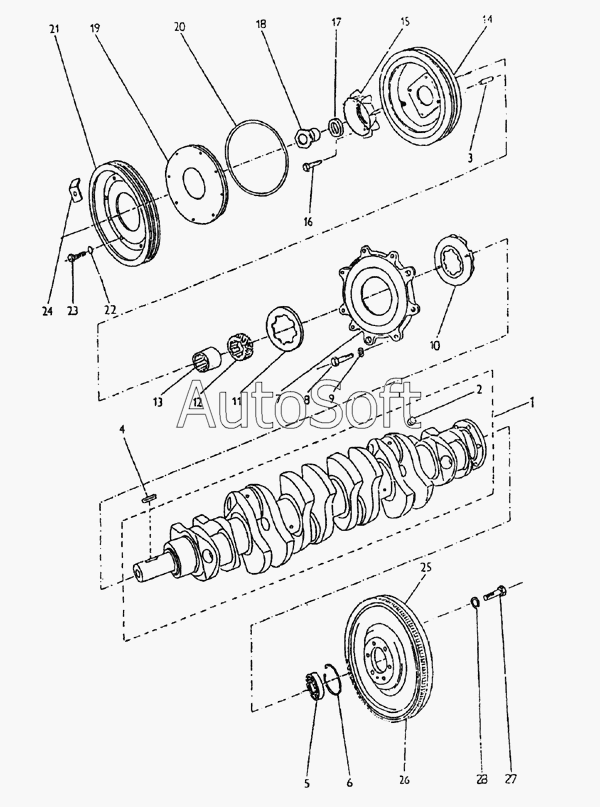

Каталог запасных частей к технике: Karosa C 734. Коленчатый вал
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Коленчатый вал в комплекте | |
| 2 | 4***5 | Пробка | |
| 3 | 4***5 | Штифт d14 | |
| 4 | 4***5 | Пружина 10h9х8х50 СSN 02 2562 | |
| 5 | 3***0 | Подшипник UR 6306 АZ СSN 02 4640 | |
| 6 | 3***0 | Кольцо стопорное 72 СSN 02 2931 | |
| 7 | 4***5 | Крышка | |
| 8 | [***] | Болт М8х25 СSN 02 1103.55 | |
| 9 | [***] | Шайба 8,4 СSN 02 1702.15 | |
| 10 | 4***5 | Шлицевое кольцо | |
| 11 | 4***5 | Аксиальное (осевое) кольцо | |
| 12 | 4***5 | Ведущая распределительная шестерня | |
| 13 | 4***5 | Шлицевая втулка | |
| 14 | 4***5 | Гаситель крутильных колебаний в комплекте | |
| 15 | 4***5 | Наводящее кольцо | |
| 16 | [***] | Болт М10х30 СSN 02 1103.55 | |
| 17 | 4***5 | Накладка | |
| 18 | 4***5 | Болт М27х1,5 | |
| 19 | 4***5 | Крышка | |
| 20 | [***] | Кольцо 160х5 СSN 02 9281 9 | |
| 21 | 4***5 | Ременный шкив | |
| 22 | [***] | Шайба 8,4 СSN 1702 15 | |
| 23 | [***] | Болт М8х35 СSN02 110375 | |
| 24 | 4***5 | Пружина | |
| 25 | 4***5 | Маховик в комплекте | |
| 26 | 4***5 | Зубчатый венец | |
| 27 | [***] | Болт М16х1,5х35 СSN 02 1103 72 | |
| 28 | [***] | Шайба 17 СSN 02 1702 15 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
