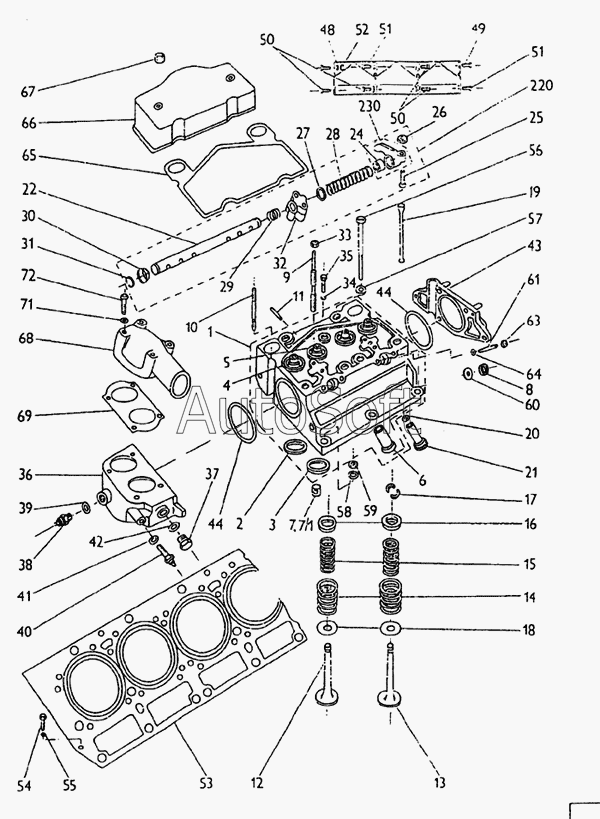

Каталог запасных частей к технике: Karosa C 734. Головка цилиндров, термостат
1
100
2
3
4
5
6
7
70
70
8
9
10
11
12
13
14
15
16
17
18
19
20
21
220
22
230
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
48
49
50
50
51
51
52
53
54
55
56
57
58
59
60
61
63
64
65
66
67
68
69
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Головка цилиндров (в комплекте) с клапанами | |
| 10 | 4***5 | Винт всасывающего трубопровода | |
| 100 | 4***5 | Головка цилиндров (в комплекте) с направляющей клапанов и седлами | |
| 11 | 4***5 | Болт | |
| 12 | 4***5 | Всасывающий клапан d57 | |
| 13 | 4***5 | Выпускной клапан d50 | |
| 14 | 4***5 | Внешняя пружина клапана | |
| 15 | 4***5 | Внутренняя пружина клапана | |
| 16 | 4***5 | Тарелка клапанов | |
| 17 | 4***5 | Коническая двухсоставная втулка | |
| 18 | 4***5 | Шайбы под пружины клапанов | |
| 19 | 4***5 | Рычаг | |
| 2 | 4***5 | Седло всасывающего клапана | |
| 20 | 4***5 | Проволочный предохранитель | |
| 21 | 4***5 | Толкатель в комплекте | |
| 22 | 4***5 | Ось коромысел в комплекте | |
| 220 | 4***5 | Ось коромысел с коромыслами и кронштейнами в комплекте | |
| 230 | 4***5 | Коромысло с втулкой в комплекте | |
| 24 | 4***5 | Втулка | |
| 25 | 4***5 | Шаровой шарнир коромысла | |
| 26 | [***] | Гайка М10х1 СSN 02 1402.50 | |
| 27 | 4***5 | Шайба | |
| 28 | 4***5 | Средняя пружина коромысел | |
| 29 | 4***5 | Внешняя пружина коромысел | |
| 3 | 4***5 | Седло выпускного клапана | |
| 30 | 4***5 | Кольцо оси коромысел | |
| 31 | [***] | Кольцо стопорное 22 СSN 02 2925.1 | |
| 32 | 4***5 | Кронштейн коромысел | |
| 33 | [***] | Гайка М10 СSN 02 1401.55 | |
| 34 | [***] | Шайба 10 СSN 02 174102 | |
| 35 | [***] | Болт М10х75 СSN 02 1101.55 | |
| 36 | 4***5 | Передняя крышка головок цилиндров | |
| 37 | [***] | Пробка М30х1,5 СSN 02 1915 15 | |
| 38 | [***] | Термостат ТН472-Z-103-D | |
| 39 | 3***0 | Кольцо уплотнительное 22х27 СSN 02 9310.3 | |
| 4 | 4***5 | Направляющая всасывающего клапана | |
| 40 | 4***0 | Датчик электрического термометра | |
| 41 | 3***0 | Кольцо уплотнительное 14х18 СSN 02 9310.3 | |
| 42 | 3***0 | Кольцо уплотнительное 30х38 СSN 02 9310.3 | |
| 43 | 4***5 | Задняя крышка головок цилиндров | |
| 44 | 4***5 | Кольцо 100х90 | |
| 48 | [***] | Шайба 10 СSN 02 1741.02 | |
| 49 | [***] | Болт М10х40 СSN 02 1101.55 | |
| 5 | 4***5 | Направляющая выпускного клапана | |
| 50 | [***] | Болт М10х45 СSN 02 1101.55 | |
| 51 | [***] | Болт М10х50 СSN 02 1101.55 | |
| 52 | [***] | Гайка М10 СSN 02 1403.55 | |
| 53 | 4***5 | Уплотнение головок цилиндров | |
| 54 | [***] | Болт М6х10 СSN 02 1131.25 | |
| 55 | [***] | Шайба 6,4 СSN 02 1702.12 | |
| 56 | 4***5 | Винт головки цилиндров | |
| 57 | 4***5 | Шайба | |
| 58 | [***] | Шайба 10,5 СSN 02 1702.15 | |
| 59 | [***] | Гайка М10 СSN 02 1401.55 | |
| 6 | 4***5 | Направляющая толкателя | |
| 60 | 4***5 | Прокладка жиклера (форсунки) | |
| 61 | 4***5 | Винт держателя жиклера (форсунки) | |
| 63 | [***] | Гайка М8 СSN 02 1401.55 | |
| 64 | [***] | Шайба 8,4 СSN 02 1702.15 | |
| 65 | 4***5 | Уплотнение крышки головок | |
| 66 | 4***5 | Крышка головок цилиндров | |
| 67 | [***] | Гайка М10 СSN02 143125 | |
| 68 | 4***5 | Горловина термостата | |
| 69 | 4***5 | Уплотнение горловины | |
| 7 | 4***5 | Втулка направляющая | |
| 70 | 4***5 | Втулка направляющая | |
| 71 | [***] | Шайба 8,4 СSN 02 1702.12 | |
| 72 | [***] | Болт М8х85 СSN 02 1101.55 | |
| 8 | 4***5 | Кольцо уплотнительное | |
| 9 | 4***5 | Винт кронштейна коромысла и крышки головок цилиндров |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
