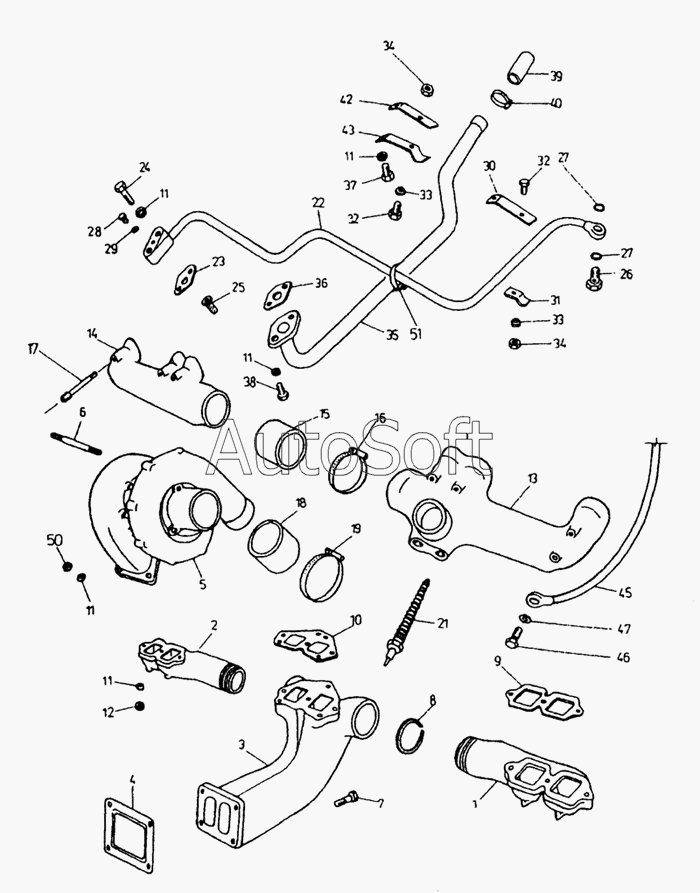

Каталог запасных частей к технике: Karosa C 734. Выпускной и впускной трубопровод с турбонагнетателем
36
25
26
27
27
28
29
30
31
32
32
33
33
34
34
35
24
37
38
39
40
42
43
45
46
47
50
51
13
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
1
14
15
16
17
18
19
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 548 241 571 420 | 5***0 | Хомут (обойма) КОVОРОL 20-32 | |
| 548 241 571 423 | 5***3 | Навинчивающийся шланговый хомут 50-70 | |
| 1 | 4***5 | Передняя часть выпускного трубопровода | |
| 2 | 4***5 | Задняя часть выпускного трубопровода | |
| 3 | 4***5 | Средняя часть выпускного трубопровода | |
| 4 | 4***5 | Уплотнение выпускного трубопровода | |
| 5 | 4***5 | Турбонагреватель К36 01 | |
| 6 | 4***5 | Болт М10х90 | |
| 7 | [***] | Болт М10х45 СSN 02 1101 75 | |
| 8 | [***] | Поршневое кольцо 68х2,5 СSN 02 7011.00 | |
| 9 | 4***5 | Уплотнение выпускного трубопровода | |
| 10 | 4***5 | Уплотнение выпускного трубопровода | |
| 11 | [***] | Шайба 10,5 СSN 02 1702 15 | |
| 12 | 4***5 | Гайка М10 СSN 02 1402 29 | |
| 13 | 4***5 | Передняя часть системы впуска | |
| 14 | 4***5 | Задняя часть системы впуска | |
| 15 | 4***5 | Резиновый шланг на впускной трубопровод | |
| 16 | 5***1 | Хомут (обойма) КОVОРОL 25-40 | |
| 17 | 4***5 | Винт впускного трубопровода в комплекте | |
| 18 | 4***5 | Шланг резиновый | |
| 19 | 4***5 | Хомут (обойма) в комплекте | |
| 21 | 4***1 | Воздухонагреватель РАL 35.33 В | |
| 22 | 4***5 | Трубка подачи масла в комплекте | |
| 23 | 4***5 | Уплотнение | |
| 24 | [***] | Болт М10х35 СSN 02 1201.55 | |
| 25 | 4***5 | Фильтрующий элемент в комплекте | |
| 26 | 4***5 | Проточный винт | |
| 27 | [***] | Кольцо уплотнительное 16х20 СSN 02 9310.3 | |
| 28 | 4***5 | Пробка М10х1 СSN 13 7964.1 | |
| 29 | [***] | Кольцо уплотнительное 10х14 СSN 02 9310.3 | |
| 30 | 4***5 | Скоба крепления | |
| 31 | 4***5 | Скоба крепления | |
| 32 | [***] | Болт М8х16 СSN 02 1103 55 | |
| 33 | [***] | Шайба 8,4 СSN 02 1702.15 | |
| 34 | [***] | Гайка М8 СSN 02 140125 | |
| 35 | 4***5 | Трубка слива масла в комплекте | |
| 36 | 4***5 | Уплотнение | |
| 37 | [***] | Болт М10х16 СSN 02 1103.55 | |
| 38 | [***] | Болт М10х20 СSN 02 1103 55 | |
| 39 | 4***5 | Шланг | |
| 40 | 5***1 | Хомут (обойма) КОVОРОL 25-40 | |
| 42 | 4***5 | Скоба крепления | |
| 43 | 4***5 | Скоба крепления | |
| 45 | 4***5 | Трубка корректора в комплекте | |
| 46 | 4***5 | Болт 3 СSN 13 7993.02 | |
| 47 | 3***0 | Кольцо уплотнительное 8х12 СSN 02 9310 3 | |
| 50 | [***] | Гайка М10 СSN 02 1401.55 | |
| 51 | 4***5 | Хомут (обойма) в комплекте |
