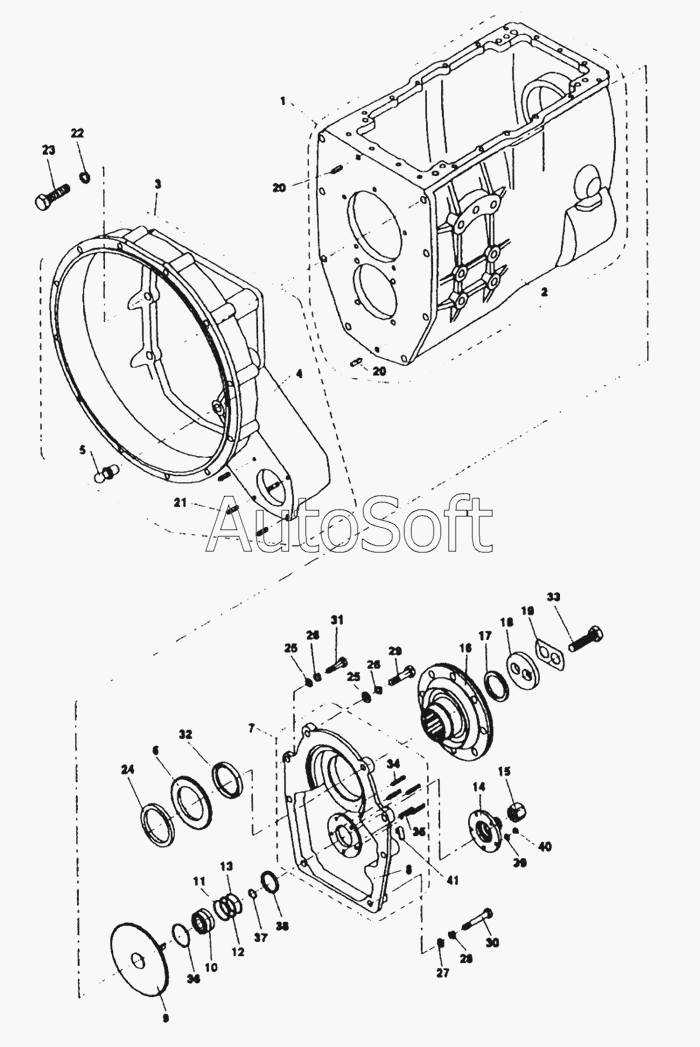

Каталог запасных частей к технике: Karosa C 734. Картер коробки передач, картер сцепления, крышка заднего подшипника коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Картер коробки передач в комплекте | |
| 2 | 4***8 | Картер коробки передач | |
| 3 | 4***8 | Картер сцепления в комплекте | |
| 4 | 4***8 | Картер сцепления | |
| 5 | 4***8 | Шаровой шарнир | |
| 6 | 4***8 | Шестерня привода спидометра | |
| 7 | 4***8 | Крышка заднего подшипника коробки передач в к-те | |
| 8 | 4***8 | Крышка заднего подшипника коробки передач | |
| 9 | 4***8 | Ведомая шестерня привода спидометра с валом в комплекте | |
| 10 | 3***5 | Шарикоподшипник двухрядный 3203 NS 442 15622 001 8 | |
| 11 | 4***8 | Регулировочная прокладка 0,1 | |
| 12 | 4***8 | Регулировочная прокладка 0,22 | |
| 13 | 4***8 | Регулировочная прокладка 0,5 | |
| 14 | 4***8 | Крышка спидометра | |
| 15 | 4***8 | Заглушка | |
| 16 | 4***8 | Ступица с фланцем в комплекте | |
| 17 | 4***8 | Кольцо резиновое | |
| 18 | 4***8 | Кольцо прижимное | |
| 19 | 4***8 | Шайба фиксирующая | |
| 20 | [***] | Штифт центрирующий 12х26 СSN 02 2150 2 | |
| 21 | [***] | Болт М8х25 СSN 02 1176.25 | |
| 22 | [***] | Шайба пружинная 16 СSN 02 1740.05 | |
| 23 | [***] | Болт М16х40 СSN 02 1103 50 | |
| 24 | 4***8 | Кольцо | |
| 25 | [***] | Шайба 15 СSN 02 1702 15 | |
| 26 | [***] | Шайба пружинная 14 СSN 02 1740 05 | |
| 27 | [***] | Шайба 13 СSN 02 1702 15 | |
| 28 | [***] | Шайба пружинная 12 СSN 02 1740.05 | |
| 29 | [***] | Болт М14х35 СSN 02 1103 55 | |
| 30 | [***] | Болт М12х50 СSN 02 1101.55 | |
| 31 | [***] | Болт М12х35 СSN 02 1103.55 | |
| 32 | [***] | Гуферо GDLV 70-85-8 | |
| 33 | [***] | Болт М14х30 СSN 02 1103.55 | |
| 34 | [***] | Болт М6х14 СSN 02 1176 25 | |
| 35 | 4***8 | Шпилька М6х20 | |
| 36 | 3***0 | Кольцо стопорное 40/1,02 СSN 02 4605 | |
| 37 | 3***0 | Кольцо стопорное 17 СSN 02 2930 | |
| 38 | 2***0 | Гуферо GDР 17 30-7 | |
| 39 | 3***1 | Шайба пружинная 6 СSN 02 1740.05 | |
| 40 | 3***0 | Гайка М6 СSN 02 140125 | |
| 41 | [***] | Лента уплотнительная РТFЕ 13х0,08 |
