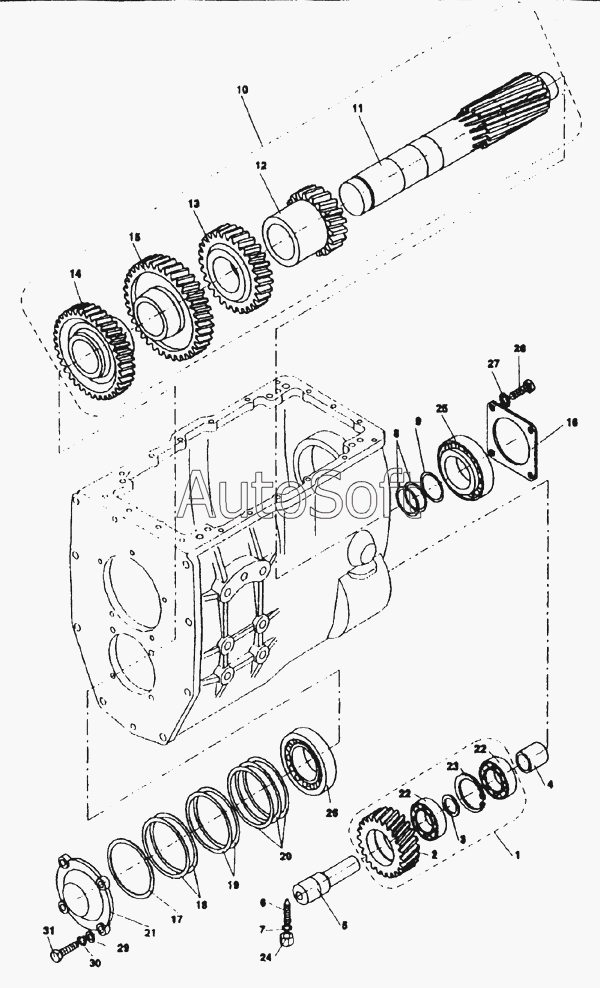

Каталог запасных частей к технике: Karosa C 734. Промежуточный вал в сборе и промежуточная шестерня заднего хода
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Промежуточная шестерня заднего хода | |
| 2 | 4***6 | Шестерня | |
| 3 | 4***8 | Кольцо распорное | |
| 4 | 4***8 | Трубка распорная | |
| 5 | 4***8 | Палец промежуточной шестерни | |
| 6 | 4***8 | Винт предохранительный | |
| 7 | 4***8 | Кольцо уплотнительное | |
| 8 | 4***8 | Прокладка регулировочная 0,1 мм | |
| 9 | 4***8 | Прокладка регулировочная 0,36 мм | |
| 10 | 4***8 | Промежуточный вал в сборе | |
| 11 | 4***8 | Промежуточный вал | |
| 12 | 4***8 | Ведущая шестерня | |
| 13 | 4***8 | Ведущая шестерня | |
| 14 | 4***8 | Ведомая шестерня постоянного зацепления | |
| 15 | 4***8 | Ведущая шестерня | |
| 16 | 4***8 | Задняя крышка подшипника промежуточного вала | |
| 17 | 4***8 | Регулировочная прокладка 0,1мм | |
| 18 | 4***8 | Регулировочная прокладка 0,5мм | |
| 19 | 4***8 | Регулировочная прокладка 0,22мм | |
| 20 | 4***8 | Регулировочная прокладка 0,1мм | |
| 21 | 4***8 | Передняя крышка подшипника промежуточного вала | |
| 22 | [***] | Шарикоподшипник однорядный 6306 А СSN 02 4630 | |
| 23 | [***] | Кольцо стопорное 72 СSN 02 2931 | |
| 24 | [***] | Гайка М12 СSN02 1431.25 | |
| 25 | [***] | Конический роликоподшипник однорядный 30310 А СSN 02 4720 | |
| 26 | [***] | Конический роликоподшипник однорядный 30213 А СSN 02 4720 | |
| 27 | [***] | Шайба зубчатая 12,5 СSN 02 1744.00 | |
| 28 | [***] | Болт М12х25 СSN 02 1207.50 | |
| 29 | [***] | Шайба 13 СSN02 1702 15 | |
| 30 | [***] | Шайба пружинная 12 СSN 02 1740.06 | |
| 31 | [***] | Болт М12х30 СSN 02 1103 55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
