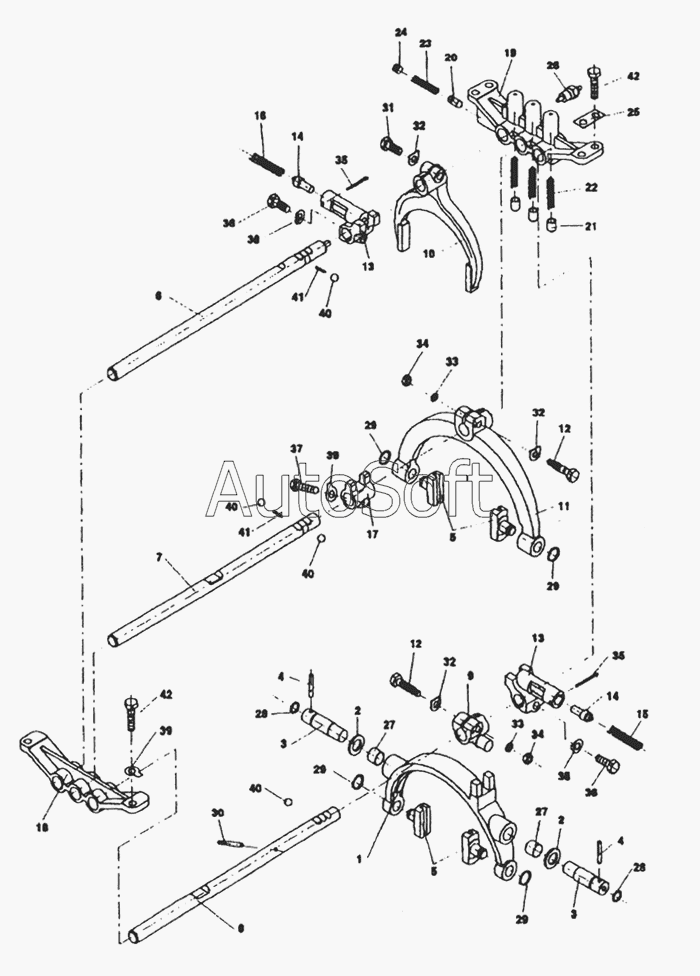

Каталог запасных частей к технике: Karosa C 734. Механизм переключения передач
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
29
29
30
31
32
32
32
33
33
34
34
35
35
36
36
37
38
38
39
39
40
40
40
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Линия переключения прямой передачи | |
| 2 | 4***8 | Шайба дополнительная | |
| 3 | 4***8 | Ось качания вилки | |
| 4 | 4***8 | Штифт пружинный 6х36 СSN 02 2156 | |
| 5 | 4***8 | Пластинка несущая | |
| 6 | 4***8 | Ползун (шток) вилки переключения | |
| 7 | 4***8 | Ползун (шток) вилки переключения | |
| 8 | 4***8 | Ползун (шток) вилки переключения | |
| 9 | 4***8 | Головка ползуна (штока) вилки переключения | |
| 10 | 4***8 | Вилка переключения | |
| 11 | 4***8 | Вилка переключения | |
| 12 | 4***8 | Болт | |
| 13 | 4***8 | Головка ползуна (штока) вилки переключения | |
| 14 | 4***8 | Упор рычага переключения передач | |
| 15 | 4***8 | Пружина | |
| 16 | 4***8 | Пружина | |
| 17 | 4***1 | Головка ползуна (штока) вилки переключения | |
| 18 | 4***1 | Подшипник вала переключения передач передний | |
| 19 | 4***8 | Подшипник вала переключения передач задний | |
| 20 | 4***8 | Палец блокировки | |
| 21 | 4***8 | Арретирующий штифт | |
| 22 | 4***8 | Пружина | |
| 23 | 4***8 | Пружина | |
| 24 | [***] | Болт М12х12 СSN 02 1181 21 | |
| 25 | 4***8 | Шайба замковая | |
| 26 | 4***8 | Включатель кнопочный | |
| 27 | [***] | Подшипник КU 1815 | |
| 28 | [***] | О-кольцо 16х2 СSN 02 9281 2 | |
| 29 | [***] | Кольцо 10 СSN 02 2925.2 | |
| 30 | [***] | Штифт 6х50 СSN02 2156 | |
| 31 | [***] | Болт М10х35 СSN 02 1207.50 | |
| 32 | 4***8 | Шайба замковая | |
| 33 | [***] | Шайба 8,4 СSN 02 1753 05 | |
| 34 | [***] | Гайка М8 С SN 02. 1401.55 | |
| 35 | [***] | Шплинт 3,2х36 СSN 02 1781.05 | |
| 36 | [***] | Болт М10х30 СSN 02 1103.50 | |
| 37 | [***] | Болт М10х30 СSN 02 1201.50 | |
| 38 | [***] | Шайба замковая 10,5 СSN 02 1753. 05 | |
| 39 | [***] | Шайба замковая 10,5 СSN 02.1751.05 | |
| 40 | [***] | Шарик блокировочный | |
| 41 | [***] | Игла 3,5х15,8 А5СSN 02.3695 | |
| 42 | [***] | Болт М10х25 СSN 02 1103.50 |
