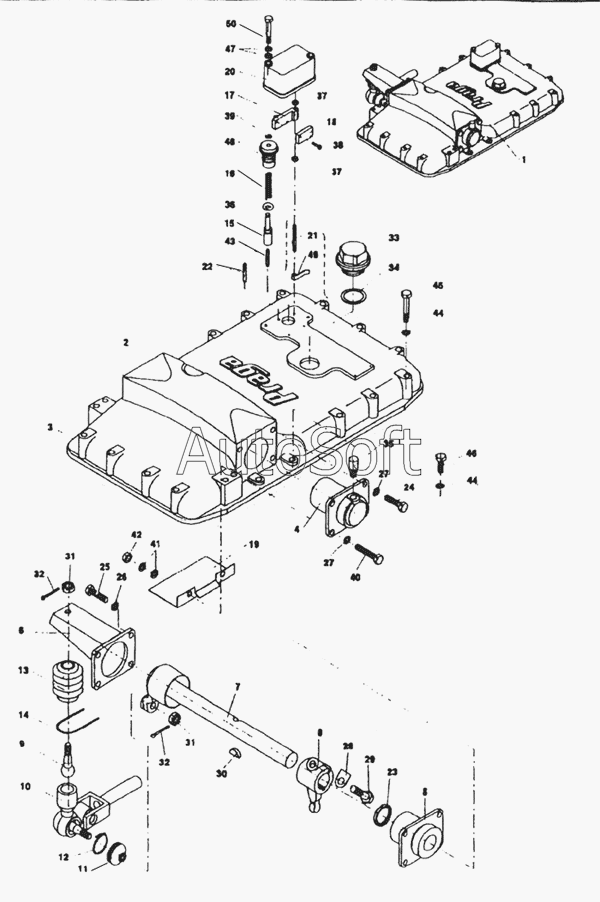

Каталог запасных частей к технике: Karosa C 734. Крышка коробки передач верхняя оборудованная
39
27
27
28
29
30
31
31
32
32
33
34
35
36
37
37
38
26
40
41
42
43
44
44
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Крышка коробки передач верхняя оборудованная | |
| 2 | 4***8 | Крышка коробки передач верхняя в к-те | |
| 3 | 4***8 | Крышка коробки передач верхняя | |
| 4 | 4***8 | Подшипник нижний | |
| 5 | 4***8 | Подшипник | |
| 6 | 4***8 | Консоль в комплекте | |
| 7 | 4***8 | Вал переключения передач в к-те | |
| 8 | 4***8 | Рычаг скользящий вала переключения передач внутренний | |
| 9 | 4***8 | Шарнир шаровой | |
| 10 | 4***8 | Плунжер блокировки ползуна вилки переключения передач | |
| 11 | 4***8 | Манжета | |
| 12 | 4***8 | Кольцо стопорное | |
| 13 | 4***8 | Манжета | |
| 14 | 4***8 | Проволока для резиновой манжеты | |
| 15 | 4***8 | Кнопка микровключателя блокировки | |
| 16 | 4***8 | Пружина | |
| 17 | 4***8 | Кронштейн микровключателя | |
| 18 | 4***8 | Микровключатель Ноnеуwеll | |
| 19 | 4***8 | Пластина | |
| 20 | 4***8 | Кожух микровключателя блокировки | |
| 21 | 4***8 | Болт кронштейна микровключателя | |
| 22 | [***] | Штифт 4х36 СSN 0121601 | |
| 23 | [***] | Гуферо G DР 25 40-10 | |
| 24 | [***] | Болт М8х20 СSN 02 1103-55 | |
| 25 | [***] | Болт М8х30 СSN 02 1103.55 | |
| 26 | [***] | Шайба пружинная 8 СSN 02 1740.05 | |
| 27 | [***] | Шайба зубчатая 8,4 СSN 02 1744.05 | |
| 28 | 4***8 | Шайба замковая | |
| 29 | [***] | Болт М10х40 СSN02 1101 50 | |
| 30 | 3***0 | Пружина | |
| 31 | [***] | Гайка М10х1 СSN 02 1412.55 | |
| 32 | [***] | Шплинт 2,5х22 СSN 02 1761.05 | |
| 33 | [***] | Пробка М30х1,5 СSN 02.1915.2 | |
| 34 | 4***8 | Кольцо уплотнительное | |
| 35 | 4***8 | Пробка воздухоотводная в сборе | |
| 36 | [***] | О-кольцо 12х8 СSN 02 9280.2 | |
| 37 | [***] | Гайка М8 СSN 02 1401.25 | |
| 38 | [***] | Болт М3х16 СSN02 1131 25 | |
| 39 | [***] | Кольцо стопорное 6 СSN 02 2926 | |
| 40 | [***] | Болт М8х35 СSN 02 1103.55 | |
| 41 | [***] | Шайба тарельчатая 8,4 СSN 02 1733.00 | |
| 42 | [***] | Гайка М8 СSN 02 1401.25 | |
| 43 | [***] | Игла 4х29,8 А3 СSN 02 3605 | |
| 44 | [***] | Шайба зубчатая 8,4 СSN02 1744U5 | |
| 45 | [***] | Болт М8х45 СSN 02 1101.55 | |
| 46 | [***] | Болт М8х22 СSN 02 1103.55 | |
| 47 | [***] | Шайба тарельчатая 6,4 СSN 02 1733.00 | |
| 48 | 4***8 | Направляющая кнопки | |
| 49 | 7***9 | Уплотнительная лента DIRING 10х0,1 | |
| 50 | [***] | Болт М6х50 СSN 02 1101.55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
