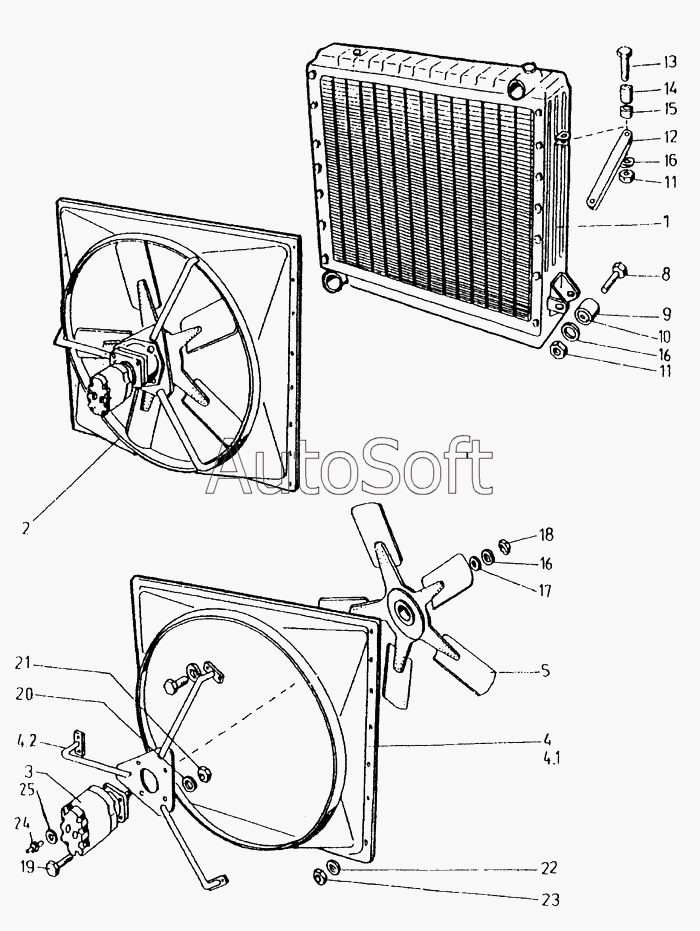

Каталог запасных частей к технике: Karosa C 734. Радиатор
1
2
3
4
4.1
4.2
5
8
9
10
11
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Водяной радиатор с СU-вставкой | |
| 10 | 4***1 | Распорная трубка | |
| 11 | [***] | Гайка М12 СSN 021401.26 | |
| 12 | 4***1 | Кронштейн радиатора | |
| 13 | [***] | Болт М12х50 СSN 02 1101.55 | |
| 14 | 4***1 | Распорная трубка | |
| 15 | 2***0 | Пружинящая опора распорной штанги LIАZ 41-003-5444 | |
| 16 | [***] | Шайба 13 СSN 02 1745.05 | |
| 17 | [***] | Шайба 13 СSN 02 1702.15 | |
| 18 | [***] | Гайка М12х1,5 СSN 02 1401.25 | |
| 19 | [***] | Болт М8х25 СSN 02 1101.55 | |
| 2 | 4***1 | Кожух с гидромотором | |
| 20 | [***] | Шайба 8,4 СSN 02.1745.05 | |
| 21 | [***] | Гайка М8 СSN 02 1401.05 | |
| 22 | [***] | Шайба 6,4 СSN 02.1745.05 | |
| 23 | [***] | Гайка М6 СSN 02.1401.25 | |
| 24 | [***] | Редуктор С15L gаl In | |
| 25 | [***] | Кольцо уппотнительное d18х24 СSN 02 9310.3 | |
| 3 | 3***0 | Гидромотор зубчатый UМ 12,5 А 11 | |
| 4 | 4***1 | Кожух вентилятора в сборе | |
| 4.1 | 4***1 | Кожух радиатора | |
| 4.2 | 4***1 | Фланец (трехножный кронштейн) | |
| 5 | 4***1 | Пропеллер со ступицей | |
| 8 | [***] | Болт М12х90 СSN 02 1101. 55 | |
| 9 | 2***1 | Пружинящая опора 442 05444 008 1 |
