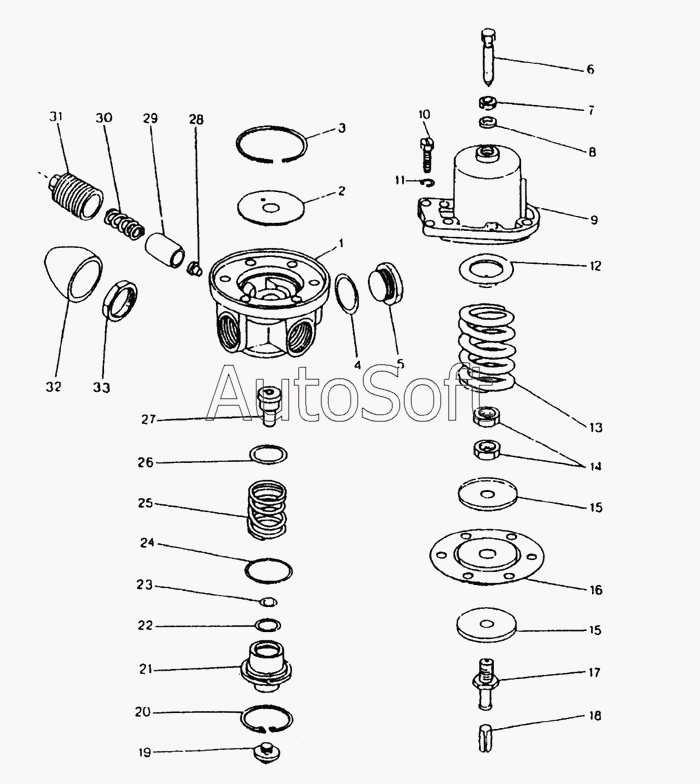

Каталог запасных частей к технике: Karosa C 734. Редукционный клапан JIKOV
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
9
1
2
3
4
5
6
7
8
443 612 086 802
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 443 612 086 802 | 4***2 | Редукционный клапан тип 4458 | |
| 1 | 4***3 | Верхняя часть корпуса клапана | |
| 2 | 4***3 | Направляющая втулка клапана | |
| 3 | 4***2 | Кольцо стопорное | |
| 4 | 4***8 | Прокладка | |
| 5 | 4***8 | Пробка М22х1,5 | |
| 6 | 4***9 | Регулировочный винт | |
| 7 | 3***0 | Гайка М8х1 СSN 02 1403.25 | |
| 8 | 4***6 | Шайба | |
| 9 | 4***2 | Нижняя часть корпуса клапана | |
| 10 | 2***7 | Болт М6х22 СSN 02 1131.25 | |
| 11 | 3***0 | Шайба 6 СSN 02 1740.05 | |
| 12 | 4***3 | Тарелка пружины | |
| 13 | 3***0 | Пружина | |
| 14 | 3***0 | Гайка М10х1 СSN 02 1403.25 | |
| 15 | 4***1 | Тарелка | |
| 16 | 4***2 | Мембрана | |
| 17 | 4***2 | Винт мембраны | |
| 18 | 4***1 | Втулка | |
| 19 | 2***4 | Пробка | |
| 20 | 3***0 | Кольцо 30 СSN 02 2931 | |
| 21 | 4***4 | Крышка | |
| 22 | 2***4 | Кольцо | |
| 23 | 2***4 | Кольцо | |
| 24 | 2***4 | Кольцо | |
| 25 | 3***0 | Пружина | |
| 26 | 4***5 | Шайба | |
| 27 | 4***6 | Клапан в сборе | |
| 28 | 2***4 | Клапан | |
| 29 | 4***2 | Корпус клапана | |
| 30 | 3***0 | Пружина | |
| 31 | 4***2 | Регулировочный винт | |
| 32 | 2***4 | Защитный колпак | |
| 33 | 4***6 | Гайка |
