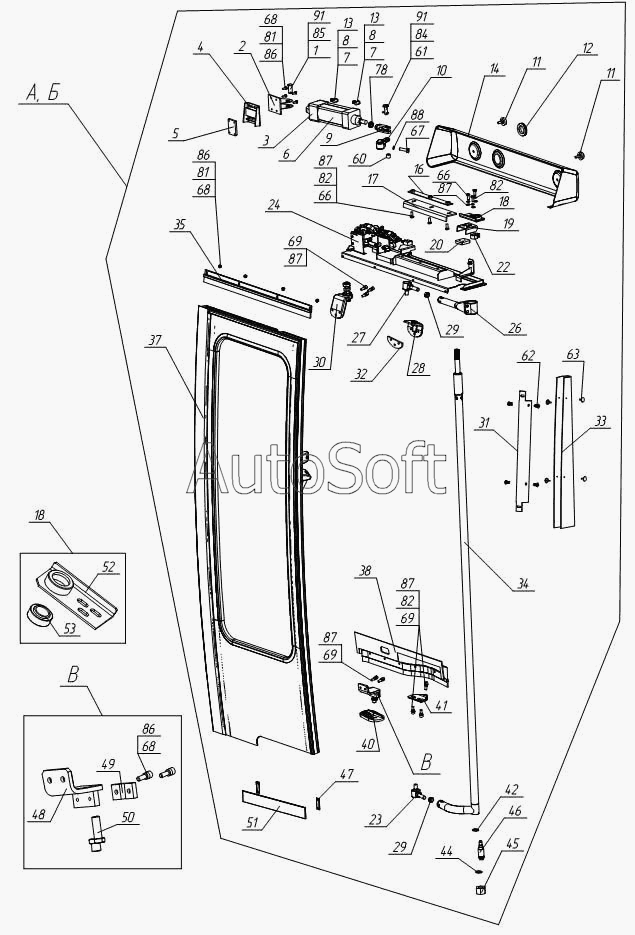

Каталог запасных частей к технике: Богдан А-092. Установка служебных дверей
1
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
13
14
16
17
18
18
19
20
22
24
24
26
27
28
29
29
30
31
32
33
34
35
37
38
40
41
42
44
45
46
47
48
49
50
51
52
53
60
61
62
63
68
68
68
69
69
69
66
66
82
82
82
87
87
87
87
87
88
78
91
91
84
85
86
86
86
81
81
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М6-6gх20.56.019 | М***9 | Винт М6-6gх20.56.019 ГОСТ 11738-84 | |
| 1 | А***0 | Палец | |
| 2 | А***Б | Кронштейн | |
| 3 | R***3 | Подвеска R-41-63 | |
| 4 | А***0 | Кронштейн | |
| 5 | А***6 | Пластина | |
| 6 | 6***0 | Пневмоцилиндр | |
| 7 | 1***8 | Фиттинг | |
| 8 | 2***8 | Футорка | |
| 9 | А***7 | Вилка | |
| 10 | А***1 | Рычаг | |
| 11 | А***Б | Винт | |
| 12 | А***4 | Кнопка | |
| 13 | 2***9 | Кольцо уплотнительное | |
| 14 | А***5 | Кожух | |
| 16 | А***Б | Панель | |
| 17 | А***4 | Уголок | |
| 18 | А***Б | Опора в сборе | |
| 19 | А***5 | Кронштейн | |
| 20 | А***2 | Пластина | |
| 22 | А***7 | Ограничитель | |
| 24 | А***Б | Привод дверного механизма задней двери | |
| 24 | А***Б | Привод дверного механизма передней двери | |
| 26 | А***Б | Рычаг в сборе | |
| 27 | А***Б | Шарнир в сборе | |
| 28 | А***8 | Кронштейн верхний | |
| 29 | А***4 | Гайка | |
| 30 | А***Б | Кронштейн с роликом в сборе | |
| 31 | А***1 | Кронштейн | |
| 32 | А***9 | Пластина | |
| 33 | А***0 | Кожух | |
| 34 | А***Б | Ось дверей в сборе | |
| 35 | А***Б | Уплотнитель верхний | |
| 37 | А***3 | Держатель уплотнителя | |
| 38 | А***Б | Кожух в сборе | |
| 40 | 5***0 | Упор | |
| 41 | А***1 | Корпус | |
| 42 | А***6 | Кольцо | |
| 44 | 5***6 | Кольцо уплотнительное | |
| 45 | А***8 | Гайка | |
| 46 | А***9 | Опора нижняя | |
| 47 | А***4 | Планка | |
| 48 | А***Б | Кронштейн | |
| 49 | А***4 | Крышка | |
| 50 | 5***4 | Ось фиксатора | |
| 51 | А***2 | Шторка | |
| 52 | А***0 | Опора | |
| 53 | Ш***0 | Подшипник ШС20 ГОСТ 3636-78 | |
| 54 | А***6 | Кронштейн направляющего ролика | |
| 55 | 5***1 | Шайба | |
| 56 | 5***3 | Гайка специальная | |
| 57 | 5***7 | Шайба | |
| 58 | А***3 | Гайка | |
| 59 | А***9 | Ось | |
| 60 | А***8 | Втулка | |
| 61 | А***0 | Палец | |
| 62 | 2***1 | Корпус | |
| 63 | 2***1 | Кнопка | |
| 64 | А***2 | Профиль | |
| 66 | М***9 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 67 | М***9 | Болт М10-6gх35.58.019 ГОСТ 7798-80 | |
| 68 | М***9 | Винт М6-6gх20.56.019 ГОСТ 11738-84 | |
| 69 | М***9 | Винт М8-6gх25.56.019 ГОСТ 11738-84 | |
| 78 | М***9 | Гайка М16-6Н.12.019 ГОСТ 5929-70 | |
| 81 | 6***6 | Шайба 6.01.016 ГОСТ 11738-84 | |
| 82 | 8***6 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 84 | 1***6 | Шайба 12.01.016 ГОСТ 11738-84 | |
| 85 | 1***6 | Шайба 16.01.016 ГОСТ 11738-84 | |
| 86 | 6***9 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 87 | 8***9 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 88 | 1***9 | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 91 | 4***5 | Шплинт 4х25 ГОСТ 397-79 |
