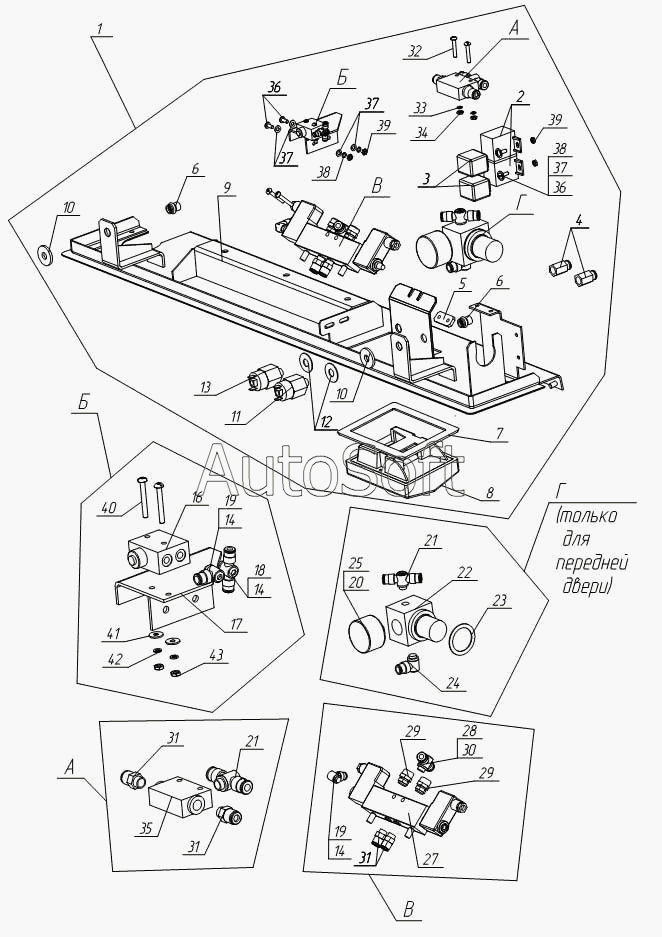

Каталог запасных частей к технике: Богдан А-092. Привод дверного механизма
1
1
2
3
4
5
7
8
9
10
10
11
12
13
14
14
14
16
17
18
19
19
20
21
21
22
23
24
25
27
28
29
29
30
31
31
31
32
33
34
35
36
36
37
37
37
38
38
39
39
40
41
42
43
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***Б | Привод дверного механизма задней двери | |
| 1 | А***Б | Привод дверного механизма передней двери | |
| 2 | А***8 | Жгут дверного механизма | |
| 3 | А***8 | Жгут дверного механизма | |
| 4 | 1***8 | Фиттинг | |
| 5 | А***6 | Пластина | |
| 6 | Т***N | Трубка Т.Р.U. 4х6 ЕLАSТОLАN | |
| 7 | А***7 | Прокладка | |
| 8 | 1***0 | Плафон освещения проёма служебной двери 112.3714-01 | |
| 9 | А***Б | Панель | |
| 10 | А***5 | Шайба | |
| 11 | Р***С | Реле давления | |
| 12 | А***5 | Шайба | |
| 13 | Р***А | Реле давления | |
| 14 | 1***5 | Болт пустотелый | |
| 16 | 2***5 | Пневмораспределитель | |
| 17 | А***5 | Шайба | |
| 18 | 1***5 | Фиттинг | |
| 19 | 1***5 | Фиттинг | |
| 20 | М***2 | Манометр | |
| 21 | 1***8 | Фиттинг | |
| 22 | М***0 | Регулятор давления | |
| 23 | А***1 | Шайба | |
| 24 | 1***8 | Фиттинг | |
| 25 | S***8 | Фиттинг | |
| 27 | 3***L | Пневмораспределитель | |
| 28 | 1***8 | Болт пустотелый | |
| 29 | R***8 | Пневмодроссель с глушителем | |
| 30 | 1***8 | Фиттинг | |
| 31 | 1***8 | Фиттинг | |
| 32 | М***6 | Винт М5х14.58.016 ГОСТ 17473-80 | |
| 33 | 5***9 | Шайба 5.65Г.019 ГОСТ 6402-70 | |
| 34 | М***9 | Гайка М5-6Н.5.019 ГОСТ 5915-70 | |
| 35 | S***6 | Пневмораспределитель | |
| 36 | М***6 | Винт М4х14.58.016 ГОСТ 17473-80 | |
| 37 | 4***6 | Шайба 4.58.016 ГОСТ 11371-88 | |
| 38 | 4***9 | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 39 | М***9 | Гайка М4-6Н.5.019 ГОСТ 5915-70 | |
| 40 | М***6 | Винт М3х25.58.016 ГОСТ 17473-80 | |
| 41 | 3***6 | Шайба 3.58.016 ГОСТ 11371-88 | |
| 42 | 3***9 | Шайба 3.65Г.019 ГОСТ 6402-70 | |
| 43 | М***9 | Гайка М3-6Н.5.019 ГОСТ 5915-70 |
