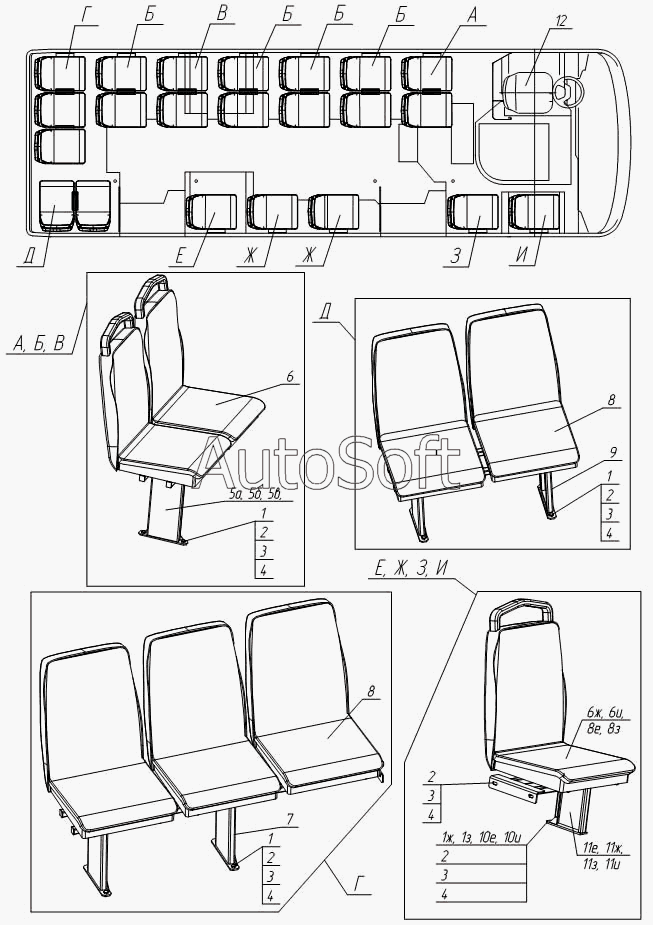

Каталог запасных частей к технике: Богдан А-092. Установка сидений СТ-12
1
1
1
1
8
8
8
8
1ж
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
5а
5б
5в
6ж
6ж
6ж
7
9
10е
10и
11е
11ж
11з
11и
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1з | М***6 | Болт М10-6gх45.88.016 ГОСТ 7798-70 | |
| 6 | С***2 | Сиденье СТ-12 с поручнем | |
| 6и | С***2 | Сиденье СТ-12 с поручнем | |
| 8 | С***2 | Сиденье СТ-12 с поручнем | |
| 8е | С***2 | Сиденье СТ-12 с поручнем | |
| 8з | С***2 | Сиденье СТ-12 с поручнем | |
| 1 | М***6 | Болт М10-6gх45.88.016 ГОСТ 7798-70 | |
| 1ж | М***6 | Болт М10-6gх45.88.016 ГОСТ 7798-70 | |
| 2 | М***6 | Гайка М10-6Н.016 ГОСТ 5915-70 | |
| 3 | 1***Г | Шайба 10 65Г ГОСТ 6402-70 | |
| 4 | 1***6 | Шайба 10.01.016 ГОСТ 11371-78 | |
| 5а | А***3 | Каркас двухместного сиденья | |
| 5б | А***1 | Каркас двухместного сиденья | |
| 5в | А***2 | Каркас двухместного сиденья | |
| 6ж | С***2 | Сиденье СТ-12 с поручнем | |
| 7 | А***1 | Каркас трёхместного сиденья | |
| 8 | С***2 | Сиденье СТ-12 без поручня | |
| 9 | А***4 | Каркас двухместного сиденья | |
| 10е | М***6 | Болт М10-6gх35.88.016 ГОСТ 7798-70 | |
| 10и | М***6 | Болт М10-6gх35.88.016 ГОСТ 7798-70 | |
| 11е | А***3 | Каркас одноместного сиденья | |
| 11ж | А***1 | Каркас одноместного сиденья | |
| 11з | А***2 | Каркас одноместного сиденья | |
| 11и | А***4 | Каркас одноместного сиденья | |
| 12 | Р***0 | Сиденье водителя |
