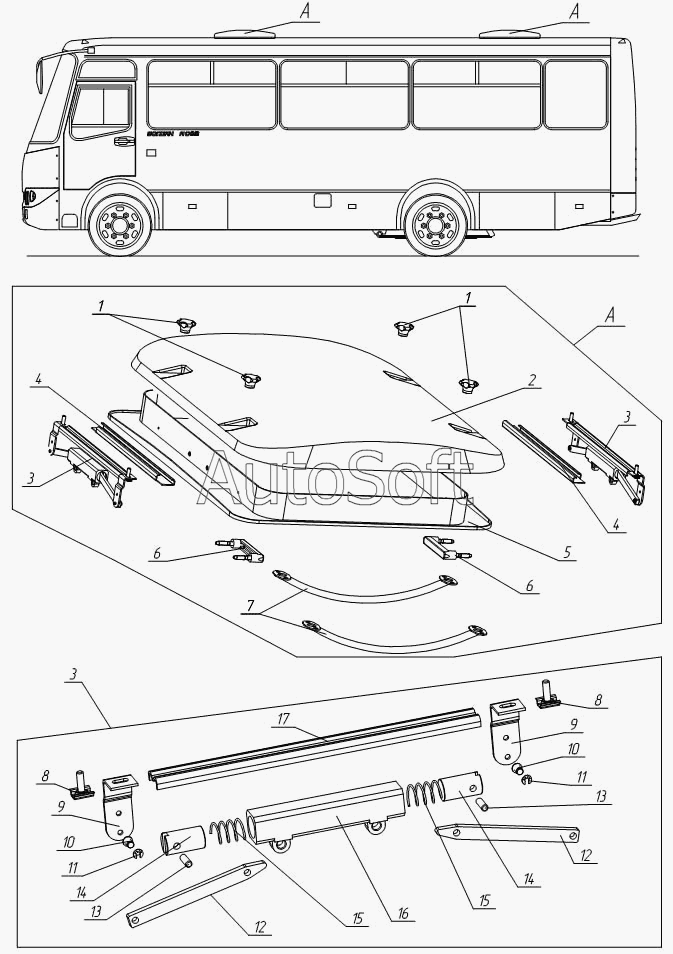

Каталог запасных частей к технике: Богдан А-092. Аварийно-вентиляционный люк
1
1
2
3
3
3
4
4
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***Б | Зажим | |
| 2 | 5***3 | Панель люка крыши наружная | |
| 3 | 5***Б | Механизм открывания люка | |
| 4 | 5***9 | Накладка декоративная | |
| 5 | А***2 | Облицевание проймы люка | |
| 6 | 5***Б | Ручка аварийная | |
| 7 | А***Б | Ручка поднятия люка | |
| 8 | 5***4 | Ограничитель перемещения болта | |
| 9 | 5***6 | Кронштейн | |
| 10 | 5***8 | Ось | |
| 11 | 5***6 | Шайба 5.65Г.06 ГОСТ 11648-75 | |
| 12 | 5***2 | Рычаг механизма открывания люка | |
| 13 | 5***8 | Ось поршня | |
| 14 | 5***6 | Поршень механизма открывания люка | |
| 15 | 5***0 | Пружина механизма открывания люка | |
| 16 | 5***4 | Корпус механизма открывания люка | |
| 17 | 5***0 | Швеллер |
