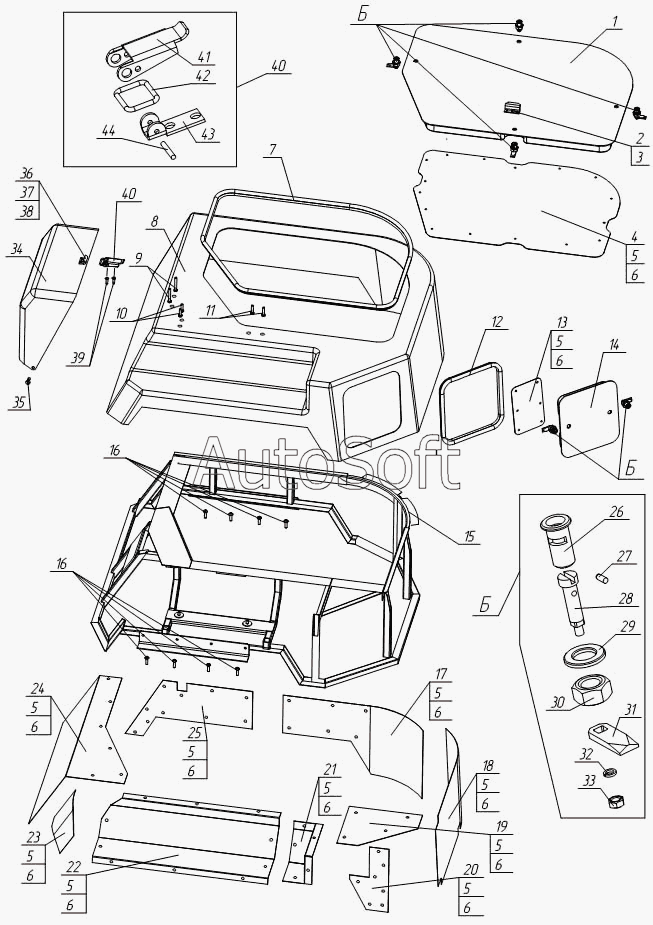

Каталог запасных частей к технике: Богдан А-092. Обшивка мотоотсека
1
2
3
4
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***5 | Корпус крышки люка | |
| 2 | А***2 | Ручка | |
| 3 | 1***9 | Винт 1,4х14.019 ГОСТ 11650-80 | |
| 4 | А***2 | Панель | |
| 5 | 3***0 | Заклёпка 3,9х10 ОСТ 37.001.160-83 | |
| 6 | 6***5 | Шайба 6.01.05 ГОСТ 6958-78 | |
| 7 | Т***8 | Уплотнитель Т-18 | |
| 8 | А***1 | Корпус крышки мотоотсека | |
| 9 | А***1 | Болт | |
| 10 | А***0 | Болт | |
| 11 | А***2 | Болт | |
| 12 | Т***8 | Уплотнитель Т-18 | |
| 13 | А***6 | Панель | |
| 14 | А***5 | Корпус крышки люка | |
| 15 | А***0 | Каркас крышки | |
| 16 | М***0 | Винт М8х30 "МЕТАLVIS""" | |
| 17 | А***5 | Панель | |
| 18 | А***4 | Панель | |
| 19 | А***7 | Панель | |
| 20 | А***8 | Панель | |
| 21 | А***1 | Панель | |
| 22 | А***3 | Панель | |
| 23 | А***9 | Панель | |
| 24 | А***2 | Панель | |
| 25 | А***6 | Панель | |
| 26 | А***1 | Корпус | |
| 27 | А***5 | Штифт | |
| 28 | А***4 | Ось | |
| 29 | 1***6 | Шайба 16.01.016 ГОСТ 11738-84 | |
| 30 | М***9 | Гайка М16-6Н.58.019 ГОСТ 5915-70 | |
| 31 | А***2 | Лапка | |
| 32 | 6***9 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 33 | М***9 | Гайка М6-6Н.58.019 ГОСТ 5915-70 | |
| 34 | А***2 | Крышка бачка | |
| 35 | А***0 | Ось | |
| 36 | А***2 | Скоба | |
| 37 | 3***0 | Заклёпка 3,2х10 ОСТ 37.001.160-83 | |
| 38 | 3***6 | Шайба 3.01.016 ГОСТ 11371-78 | |
| 39 | 4***8 | Винт 4х18 ГОСТ 11651-80 | |
| 40 | А***Б | Замок | |
| 41 | А***6 | Рычаг | |
| 42 | А***8 | Кольцо | |
| 43 | А***4 | Накладка | |
| 44 | А***0 | Ось |
