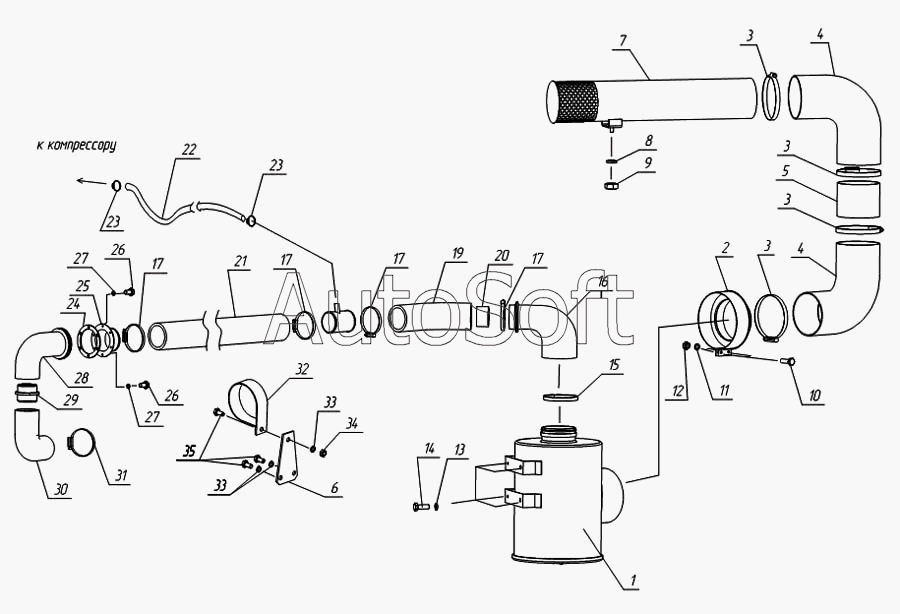

Каталог запасных частей к технике: Богдан А-092. Установка воздушного фильтра
1
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
19
20
21
22
23
23
24
25
26
26
27
27
28
29
30
31
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Воздушный фильтр в сборе (заготовка ISUZU 8971891664) | |
| 2 | А***0 | Переходник | |
| 3 | d***м | Хомут d120-140 мм | |
| 4 | 5***5 | Шланг угловой | |
| 5 | А***1 | Патрубок | |
| 6 | А***5 | Стойка | |
| 7 | А***0 | Труба впускная | |
| 8 | 1***9 | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 9 | Г***9 | Гайка М10-6Н.5.019 ГОСТ 5915-70 | |
| 10 | М***9 | Болт М6-6gх20.58.019 ГОСТ 7796-70 | |
| 11 | 6***9 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 12 | М***9 | Гайка М6-6Н.5.019 ГОСТ 5915-70 | |
| 13 | М***9 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 14 | 8***9 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 15 | 9***1 | Хомут | |
| 16 | А***9 | Колено (заготовка ISUZU 8972097070) | |
| 17 | d***м | Хомут d70-90 мм | |
| 18 | А***1 | Ниппель | |
| 19 | А***0 | Колено (заготовка ISUZU 8971033462) | |
| 20 | А***3 | Вставка | |
| 21 | А***1 | Рукав | |
| 22 | А***4 | Шланг | |
| 23 | d***м | Хомут d16-27 мм | |
| 24 | А***2 | Кольцо | |
| 25 | А***1 | Фланец | |
| 26 | М***9 | Болт М4-6gх10.58.019 ГОСТ 7796-70 | |
| 27 | 4***9 | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 28 | А***8 | Колено (заготовка ISUZU 8972097070) | |
| 29 | А***1 | Ниппель | |
| 30 | А***6 | Колено (заготовка ISUZU 8972027070) | |
| 31 | 1***0 | Хомут | |
| 32 | А***4 | Хомут | |
| 33 | 8***9 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 34 | Г***9 | Гайка М8-6Н.5.019 ГОСТ 5915-70 | |
| 35 | М***9 | Болт М8-6gх16.58.019 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
