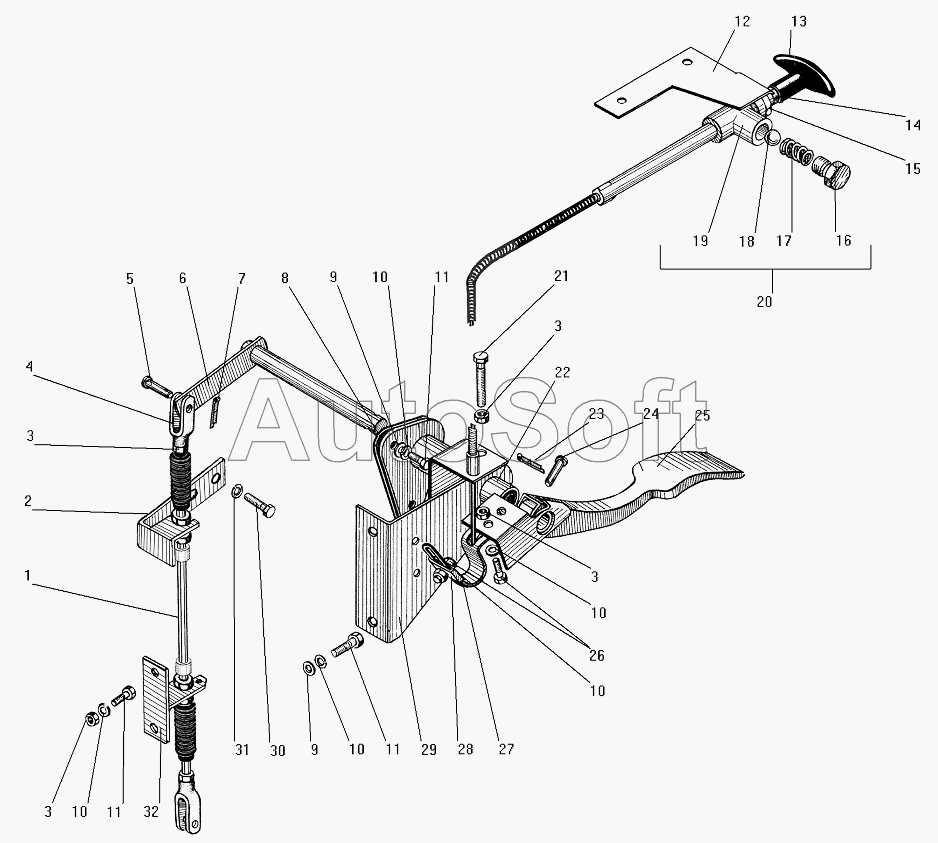

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552 (2010). Привод акселератора
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
15
14
13
12
11
11
11
10
10
10
10
10
9
9
8
7
6
5
4
3
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201417-П29 | 2***9 | Болт М6-6gх14 | |
| 1 | 5***0 | Трос управления подачей топлива | |
| 2 | 5***1 | Кронштейн | |
| 3 | 2***9 | Гайка М6-6Н | |
| 4 | 4***5 | Вилка | |
| 5 | 2***2 | Палец 6х20 | |
| 6 | 6***3 | Ось педали | |
| 7 | 2***9 | Шплинт 2х16 | |
| 8 | 6***3 | Прокладка | |
| 9 | 2***9 | Шайба 6 | |
| 10 | 2***2 | Шайба 6 пружинная | |
| 11 | 2***9 | Болт М6 | |
| 12 | 6***3 | Кронштейн тяги ручного управления акселератором | |
| 13 | 4***5 | Ручка тяги ручного управления | |
| 14 | 2***9 | Гайка М5-6Н | |
| 15 | 3***9 | Гайка М14х1,5 | |
| 16 | 4***1 | Пробка | |
| 17 | 4***0 | Пружина | |
| 18 | Н***1 | Шарик обратного клапана | |
| 19 | 6***4 | Рейка с тягой | |
| 20 | 6***0 | Тяга ручного привода акселератора | |
| 21 | 2***9 | Болт М6-6gх35 | |
| 22 | 6***2 | Втулка оси педали | |
| 23 | 2***9 | Шплинт 2х12 | |
| 24 | 3***2 | Палец | |
| 25 | 6***0 | Педаль | |
| 26 | 2***9 | Болт М6-6gх14 | |
| 27 | 6***0 | Хомут | |
| 28 | 6***8 | Зажим | |
| 29 | 6***6 | Опора | |
| 30 | 2***9 | Болт М10-6gх16 | |
| 31 | 2***2 | Шайба 10 пружинная | |
| 32 | 5***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
