Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552 (2010). Радиатор системы охлаждения
30
30
21
22
22
23
24
25
26
27
28
29
20
31
31
32
33
33
33
34
34
35
36
36
37
38
11
2
3
3
4
5
6
7
8
8
8
9
9
9
10
10
1
12
13
13
14
14
15
16
17
18
19

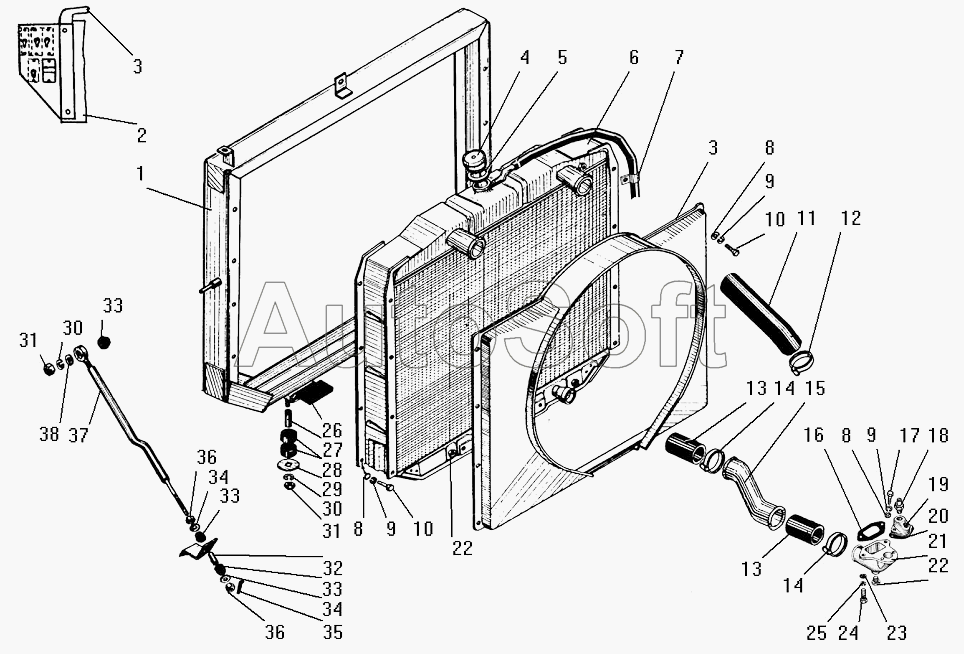

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Рамка в сборе | |
| 2 | 4***0 | Щиток приборов подогревателя в сборе | |
| 3 | 4***2 | Кожух вентилятора в сборе | |
| 4 | 4***0 | Пробка радиатора в сборе | |
| 5 | 4***7 | Кольцо уплотнительное | |
| 6 | 3***0 | Радиатор в сборе | |
| 7 | 3***9 | Хомут 24 | |
| 8 | 2***9 | Шайба 8 | |
| 9 | 2***2 | Шайба 8 пружинная | |
| 10 | 2***9 | Болт М8-6gх18 | |
| 11 | 4***7 | Шланг отводящий | |
| 12 | 0***2 | Хомут червячный | |
| 13 | 4***1 | Шланг | |
| 14 | 0***3 | Хомут червячный | |
| 15 | 4***0 | Патрубок соединительный | |
| 16 | 4***1 | Прокладка водоподводящего патрубка | |
| 17 | 2***9 | Болт М8-6gх30 | |
| 18 | 3***9 | Штуцер водоотводной | |
| 19 | 4***7 | Фланец | |
| 20 | 4***1 | Прокладка фланца | |
| 21 | 4***3 | Патрубок водоподводящий | |
| 22 | 3***2 | Пробка КГ 1/4" | |
| 23 | 2***9 | Шайба 10 | |
| 24 | 2***9 | Болт М10-6gх35 | |
| 25 | 2***2 | Шайба 10 пружинная | |
| 26 | 4***6 | Накладка | |
| 27 | 4***1 | Втулка распорная | |
| 28 | 4***1 | Подушка подвески радиатора | |
| 29 | 3***9 | Шайба 12 | |
| 30 | 2***2 | Шайба 12 пружинная | |
| 31 | 2***9 | Гайка М12-6Н | |
| 32 | 3***4 | Трубка распорная подвески радиатора | |
| 33 | 3***0 | Амортизатор подвески глушителя | |
| 34 | 2***9 | Шайба 10 | |
| 35 | 2***9 | Шплинт 3,2х16 | |
| 36 | 2***9 | Гайка М10 | |
| 37 | 4***0 | Тяга в сборе | |
| 38 | 2***9 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
