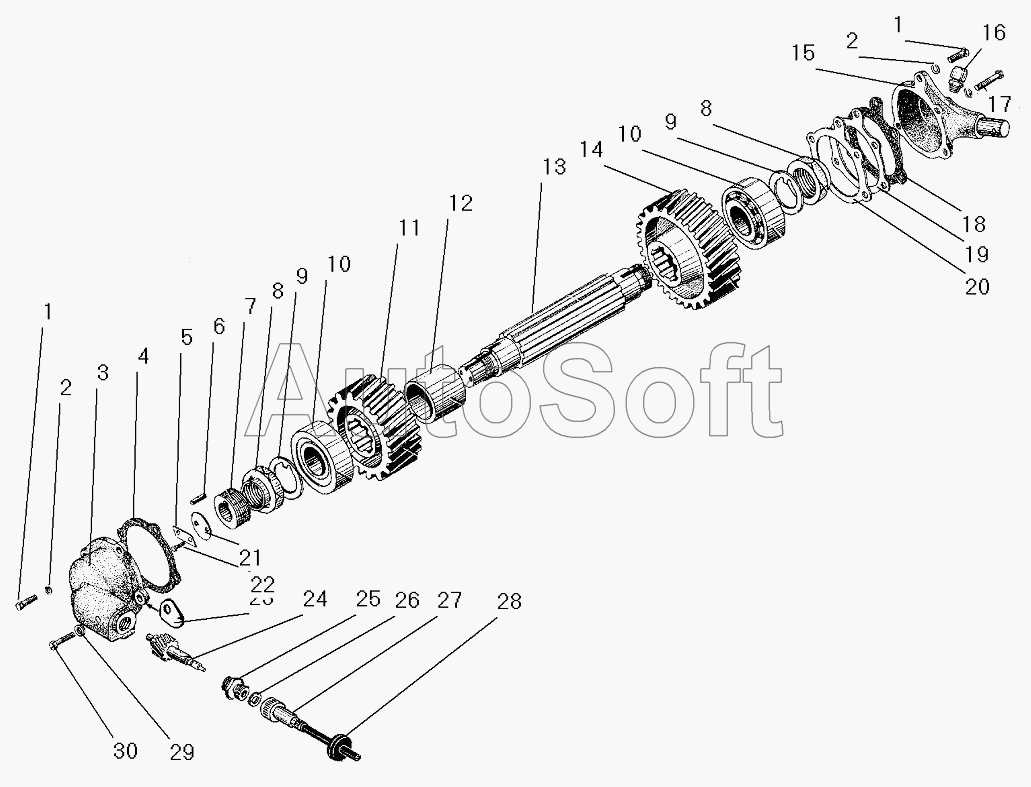

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552 (2010). Промежуточный вал раздаточной коробки и привод спидометра
1
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4320-1802084 | 4***4 | Вал промежуточный в сборе | |
| 4320-1802097-10 | 4***0 | Крышка переднего подшипника в сборе | |
| 1 | 3***9 | Болт М10х32 | |
| 2 | 2***2 | Шайба 10 пружинная | |
| 3 | 3***1 | Крышка переднего подшипника | |
| 4 | 3***В | Прокладка крышки уплотнительная | |
| 5 | 3***Б | Пластина стопорная | |
| 6 | 3***Б | Шпонка 5х20 ведущей шестерни | |
| 7 | 4***3 | Шестерня привода спидометра ведущая | |
| 8 | 4***7 | Гайка подшипника | |
| 9 | 4***6 | Шайба упорная | |
| 10 | 7***А | Подшипник роликовый | |
| 11 | 4***8 | Шестерня высшей передачи | |
| 12 | 3***2 | Втулка распорная | |
| 13 | 3***Б | Вал промежуточный | |
| 14 | 3***Б | Шестерня низшей передачи промежуточного вала | |
| 15 | 3***7 | Крышка заднего подшипника промежуточного вала с осью рычага ручного тормоза в сборе | |
| 16 | 2***9 | Сапун | |
| 17 | 2***9 | Болт М10-6gх50 | |
| 18 | 3***8 | Прокладка уплотнительная | |
| 19 | 3***Б | Прокладка толщиной 0,25 мм | |
| 20 | 3***Б | Прокладка регулировочная толщиной 0,1мм | |
| 21 | 3***4 | Шайба упорная | |
| 22 | 2***9 | Болт М8х1-6gх18 | |
| 23 | 4***4 | Пластина маркировочная | |
| 24 | 4***5 | Шестерня привода спидометра ведомая в сборе | |
| 25 | 3***6 | Штуцер | |
| 26 | 3***6 | Прокладка | |
| 27 | Г***5 | Вал гибкий привода спидометра | |
| 28 | 3***5 | Втулка | |
| 29 | 3***3 | Прокладка | |
| 30 | 3***9 | Болт М10х70 |
