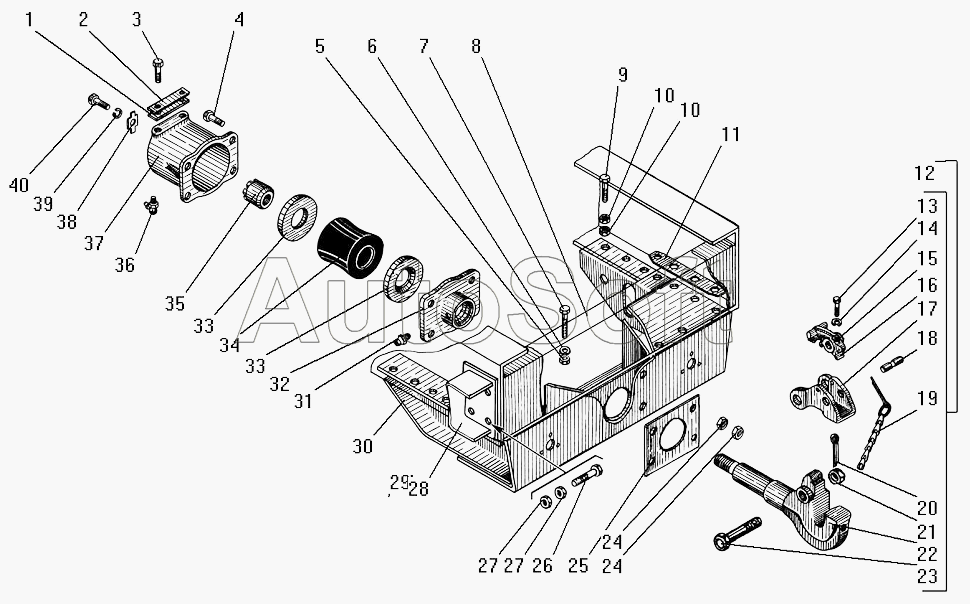

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552 (2010). Буксирный прибор
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Пластина | |
| 2 | 5***7 | Пластина стопорная | |
| 3 | 3***9 | Болт М14х29 | |
| 4 | 2***9 | Болт М16х70 | |
| 5 | 2***9 | Гайка М14-6Н | |
| 6 | 2***2 | Шайба 14 пружинная | |
| 7 | 2***9 | Болт М14-6gх32 | |
| 8 | 4***8 | Поперечина №6 | |
| 9 | 3***2 | Болт М14х1,5-6g | |
| 10 | 2***9 | Гайка М14х1,5-6Н | |
| 11 | 3***4 | Пластина ограничительная | |
| 12 | 5***2 | Крюк буксирного прибора в сборе | |
| 13 | 2***9 | Болт М8-6gх30 | |
| 14 | 2***2 | Шайба 8 пружинная | |
| 15 | 3***7 | Собачка защелки в сборе | |
| 16 | 3***9 | Пружина | |
| 17 | 3***3 | Защелка буксирного крюка | |
| 18 | 3***0 | Ось собачки | |
| 19 | 3***2 | Цепочка со шплинтом в сборе | |
| 20 | 2***9 | Шплинт 5х36 | |
| 21 | 2***5 | Гайка М24х2-6Н | |
| 22 | 5***4 | Крюк буксирного прибора | |
| 23 | 5***1 | Палец защелки в сборе | |
| 24 | 2***9 | Гайка М16х1,5-6Н | |
| 25 | 5***1 | Усилитель поперечины | |
| 26 | 3***9 | Болт М16х1,5х55 | |
| 27 | 2***9 | Гайка М16х1,5-6Н | |
| 28 | 4***5 | Кронштейн заднего фонаря левый | |
| 29 | 4***4 | Кронштейн заднего фонаря правый | |
| 30 | 4***8 | Поперечина буксирного прибора в сборе | |
| 31 | 2***9 | Масленка 1.3 | |
| 32 | 4***3 | Втулка | |
| 33 | 4***4 | Кольцо нажимное | |
| 34 | 4***1 | Буфер | |
| 35 | 5***5 | Гайка буксирного прибора | |
| 36 | 2***9 | Масленка 2.3.90.01 в сборе | |
| 37 | 4***4 | Корпус буксирного прибора | |
| 38 | 5***6 | Пластина стопорная | |
| 39 | 2***2 | Шайба 10 пружинная | |
| 40 | 2***9 | Болт М10-6gх22 |
