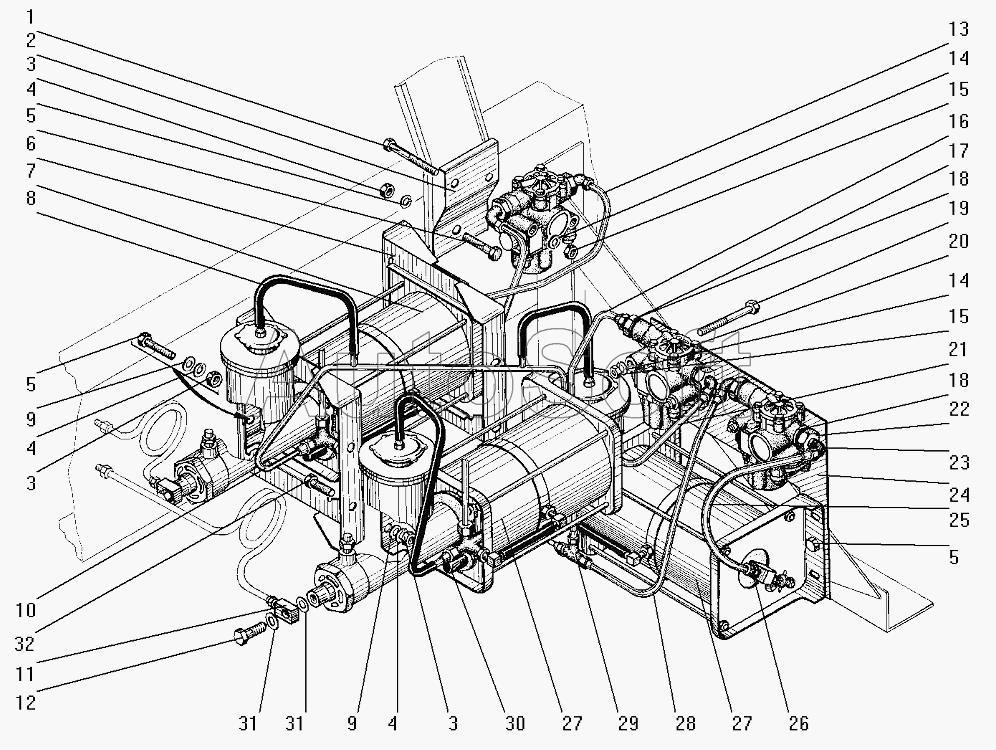

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552 (2010). Установка усилителей тормозов и модуляторов с АБС
17
32
31
31
30
29
28
27
27
26
25
24
23
22
21
20
19
18
18
1
16
15
15
14
14
13
12
11
10
9
9
8
7
6
5
5
5
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8х70 крепления крышки масляного насоса короткий | |
| 2 | 5***5 | Кронштейн модулятора | |
| 3 | 2***9 | Гайка М12-6Н | |
| 4 | 2***2 | Шайба 12 пружинная | |
| 5 | 2***9 | Болт М12-6gх50 | |
| 6 | 5***5 | Кронштейн усилителя | |
| 7 | 5***0 | Усилитель тормоза пневматический | |
| 8 | 3***0 | Шланг соединительный | |
| 9 | 2***9 | Шайба 12 | |
| 10 | 5***5 | Трубка ко 2-му пневмоусилителю | |
| 11 | 4***2 | Муфта соединительная | |
| 12 | 5***2 | Болт соединительный | |
| 13 | 5***1 | Трубка от модулятора к пневмоусилителю в сборе | |
| 14 | 2***2 | Шайба 8 пружинная | |
| 15 | 2***9 | Гайка М8-6Н | |
| 16 | 5***1 | Трубка от модулятора к тройнику в сборе | |
| 17 | 3***9 | Штуцер М20х1,5-М22х1,5-К3/8" | |
| 18 | 4***3 | Прокладка | |
| 19 | 2***9 | Болт М8-6gх90 | |
| 20 | 4***0 | Модулятор АБС | |
| 21 | 5***1 | Трубка от модулятора к пневмоусилителю в сборе | |
| 22 | 4***8 | Пробка | |
| 23 | 3***6 | Угольник М20х1,5 КГ3/8" | |
| 24 | 5***0 | Кронштейн модулятора | |
| 25 | 5***1 | Трубка от модулятора к пневмоусилителю в сборе | |
| 26 | 3***7 | Штуцер | |
| 27 | 5***1 | Усилитель пневматический задний с главным тормозным цилиндром | |
| 28 | 5***1 | Трубка от модулятора к тройнику в сборе | |
| 29 | 3***1 | Тройник | |
| 30 | 5***4 | Трубка от бачка в сборе | |
| 31 | 4***4 | Прокладка | |
| 32 | 2***9 | Болт М12-6gх32 |
