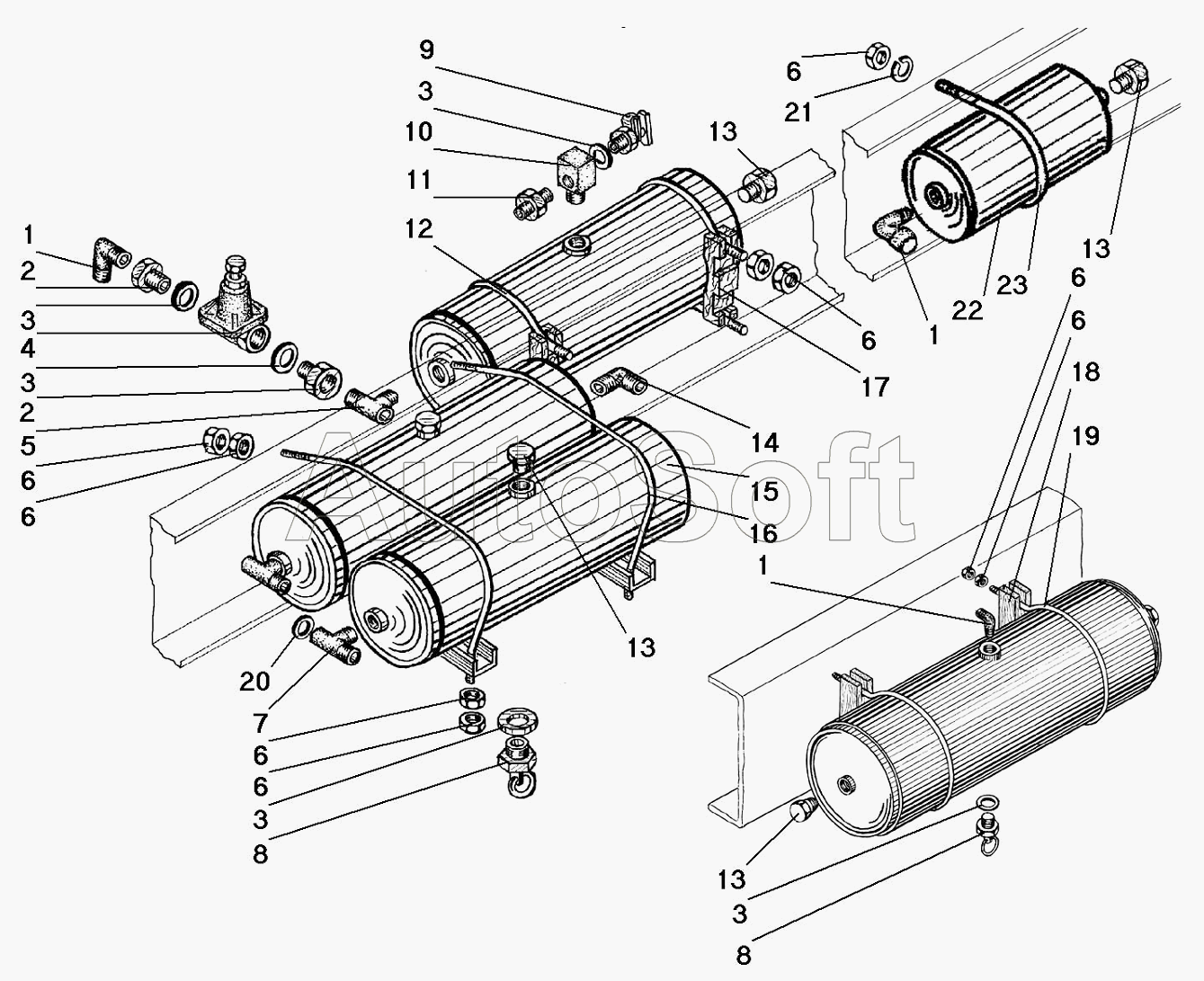

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552 (2010). Установка воздушных баллонов
1
1
1
2
2
3
3
3
3
3
4
5
6
6
6
6
6
6
6
6
7
8
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Угольник М16х1,5 К3/8" | |
| 2 | 4***8 | Пробка | |
| 3 | 4***3 | Прокладка | |
| 4 | 1***0 | Клапан защитный одинарный в сборе | |
| 5 | 3***7 | Тройних К3/8"-М12х1,5-К3/8" | |
| 6 | 2***9 | Гайка М8-6Н | |
| 7 | 3***8 | Тройник К3/8"-М20х1,5-М12х1,5 | |
| 8 | 1***0 | Клапан слива конденсата в сборе | |
| 9 | 1***1 | Клапан контрольного вывода | |
| 10 | 3***4 | Тройник М22х1,5 К3/8" | |
| 11 | 3***1 | Штуцер К3/8"-М16х1,5 | |
| 12 | 3***1 | Хомут | |
| 13 | 3***5 | Пробка К3/8" | |
| 14 | 3***6 | Угольник М20х1,5 КГ3/8" | |
| 15 | 3***0 | Баллон воздушный в сборе | |
| 16 | 4***1 | Хомут | |
| 17 | 3***7 | Подкладка первого воздушного баллона | |
| 18 | 4***7 | Подкладка | |
| 19 | 4***8 | Хомут | |
| 20 | 4***4 | Прокладка | |
| 21 | 2***2 | Шайба 8 пружинная | |
| 22 | 4***0 | Баллон дополнительный | |
| 23 | 4***7 | Хомут |
