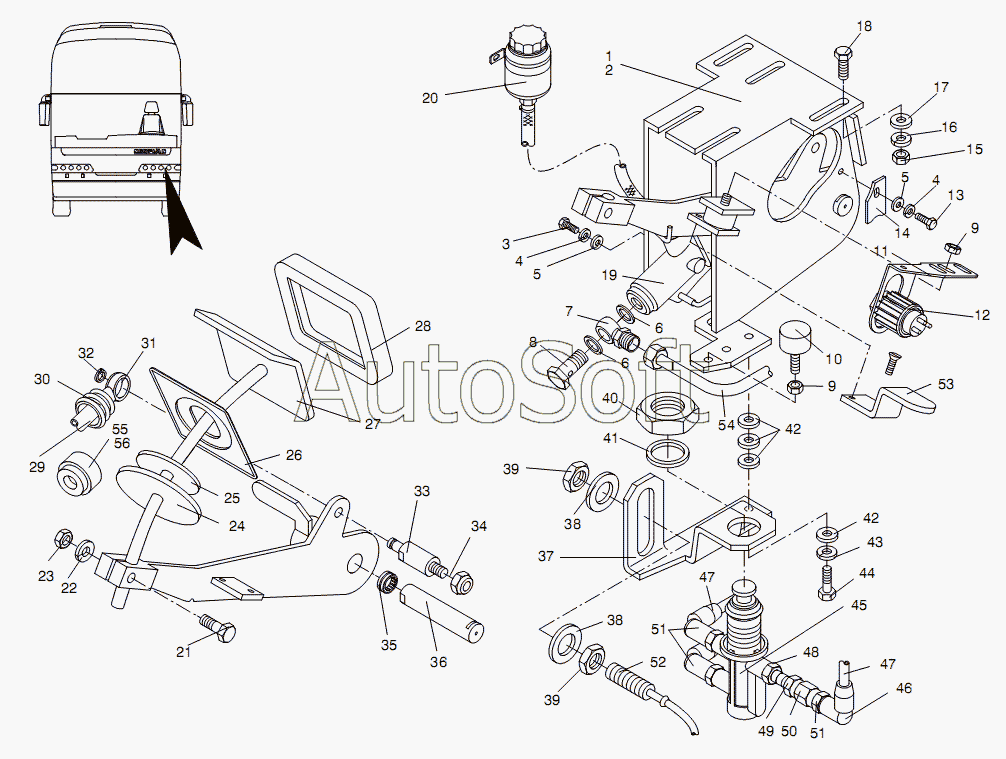

Каталог запасных частей к технике: Neoplan N 516 SHD (MAN) E2 (2002). COUPLING WITH PEDAL WITH AVS
44
31
32
33
34
35
36
37
38
38
39
39
40
41
42
42
43
29
45
46
47
47
48
49
50
51
51
52
53
54
55
56
30
15
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | COUPLING | |
| 2 | 1***5 | COUPLING | |
| 3 | 1***2 | SCREW | |
| 4 | 1***7 | SPRING RING | |
| 5 | 1***8 | WASHER M6 | |
| 6 | 1***5 | COPPER RING | |
| 7 | 1***7 | RING PIECE | |
| 8 | 1***8 | HOLLOW SCREW | |
| 9 | 1***5 | NUT | |
| 10 | 1***1 | RUBBER PUFFER | |
| 11 | 1***4 | BRACKET | |
| 12 | 1***9 | SENSOR | |
| 13 | 1***1 | SCREW | |
| 14 | 1***2 | TAB WASHER COUPLING | |
| 15 | 1***5 | NUT | |
| 16 | 1***9 | SPRING RING | |
| 17 | 1***4 | WASHER | |
| 18 | B***T | BOLT | |
| 19 | 1***7 | CLUTCH MASTER CYLINDER | |
| 20 | 1***9 | EXPANSION TANK | |
| 21 | 1***9 | SCREW | |
| 22 | 1***1 | SPRING RING | |
| 23 | 1***0 | NUT | |
| 24 | 1***2 | RUBBER PAD | |
| 25 | 1***3 | CLUTCH DISC | |
| 26 | 1***2 | COVER FOR CLUTCH PEDAL | |
| 27 | 1***2 | CLUTCH PEDAL | |
| 28 | 1***1 | PEDAL RUBBER | |
| 29 | 1***2 | PRESSURE ROD | |
| 30 | 1***5 | NUT | |
| 31 | 1***3 | SWEVEL HEAD | |
| 32 | S***G | SPRING RING | |
| 33 | 1***4 | SHARKLE | |
| 34 | 1***9 | NUT | |
| 35 | 1***8 | NEEDLE BEARING | |
| 36 | 1***1 | AXLE BOLT | |
| 37 | 1***7 | BRACKET | |
| 38 | D***C | DISC | |
| 39 | N***T | NUT | |
| 40 | N***T | NUT | |
| 41 | D***C | DISC | |
| 42 | 1***1 | MEDIUM WASHER | |
| 43 | 1***9 | SPRING RING | |
| 44 | 1***7 | SCREW | |
| 45 | 1***7 | VALVE | |
| 46 | 1***9 | CONNECTOR | |
| 47 | 1***9 | POLY BRAKE AIR LINE | |
| 48 | 1***6 | CHECK NUT | |
| 49 | 1***3 | BULKHEAD STUD | |
| 50 | 1***6 | COLLAR | |
| 51 | 1***6 | PLUG CONNECTION | |
| 52 | S***R | SENSOR | |
| 53 | 1***5 | BRACKET | |
| 54 | 1***8 | BRAKE LINE TUBE | |
| 55 | 1***3 | GUIDE PIECE D=20MM | |
| 56 | 1***5 | GUIDE PIECE D=23MM |
