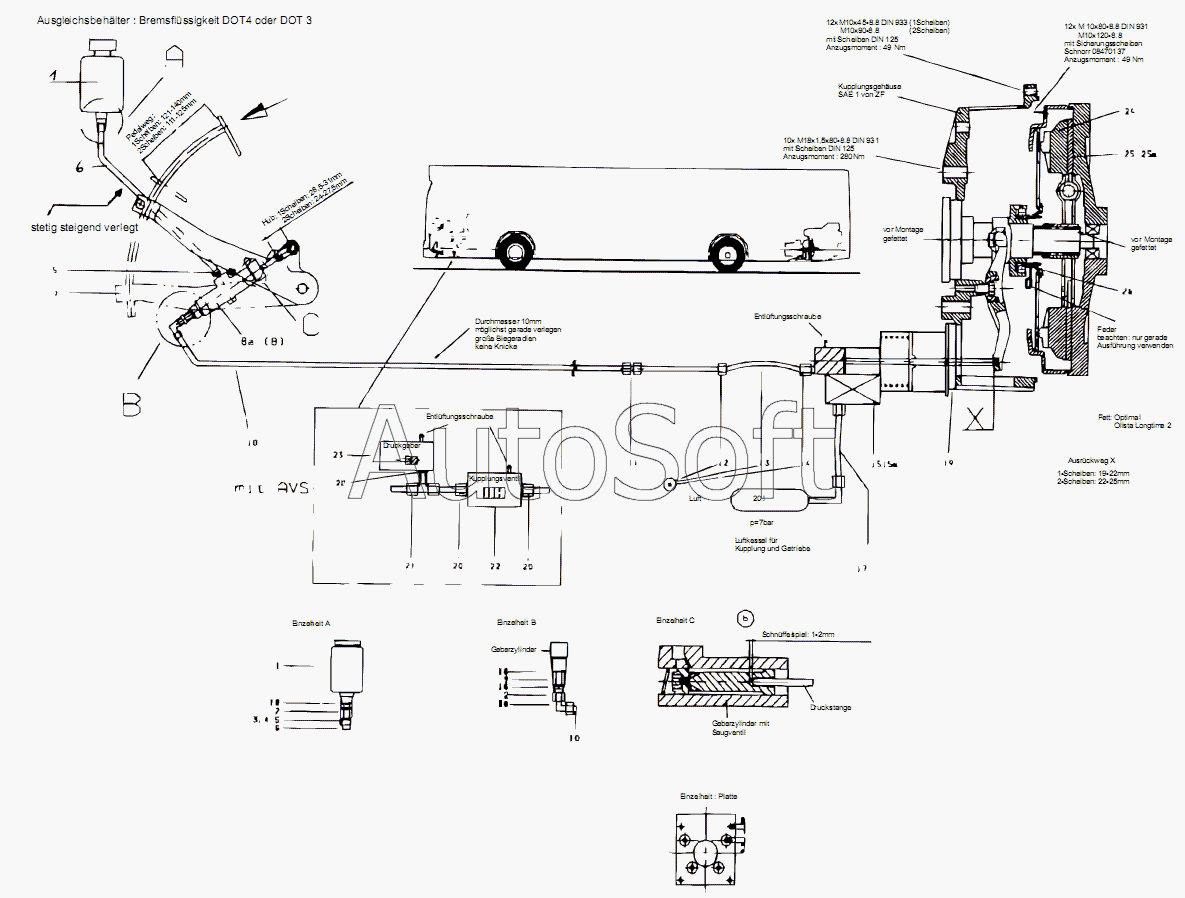

Каталог запасных частей к технике: Neoplan N 516 SHD (MAN) E2 (2002). ASSEMBLY CLUTCH
1
1
2
2
3
4
5
5
6
7
8
8А
9
10
10
10
10
11
12
13
14
15
15А
16
17
18
19
20
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | COMPENSATING RESERVOIR W. HOLDER | |
| 10 | 1***6 | HYDRAULIC TUBE | |
| 11 | 1***6 | SCREWING K41/6 | |
| 12 | 1***1 | ANGLE SCREWING | |
| 13 | 1***4 | HYDRAULIC HOSE | |
| 14 | 1***2 | SCREWING | |
| 15 | 1***0 | CLUTCH CYLINDER | |
| 15А | 1***5 | OUTPUT CYLINDER | |
| 16 | 1***8 | COPPER SEAL RING | |
| 17 | 1***8 | AMOURED HOSE | |
| 18 | 1***8 | L-CONNECTOR M8 | |
| 19 | 1***0 | PLATE | |
| 2 | 1***7 | SCREW NECK | |
| 20 | 1***2 | SCREWING | |
| 21 | 1***7 | MALE STUT RUN TEE | |
| 22 | 1***4 | CLUTCH VALVE | |
| 23 | 1***0 | PRESSURE SENSOR | |
| 3 | 1***1 | HOSE NIPPLE | |
| 4 | 1***6 | UNION NUT | |
| 5 | 1***7 | HOSE CLAMP | |
| 6 | 1***2 | PVC-HOSE WITH FABRIC | |
| 7 | 1***4 | CLUTCH ACTUGATION | |
| 8 | 1***3 | CLUTCH TRANSMITTER CYLINDER | |
| 8А | 1***7 | CLUTCH MASTER CYLINDER | |
| 9 | 1***4 | REDUCTION |
