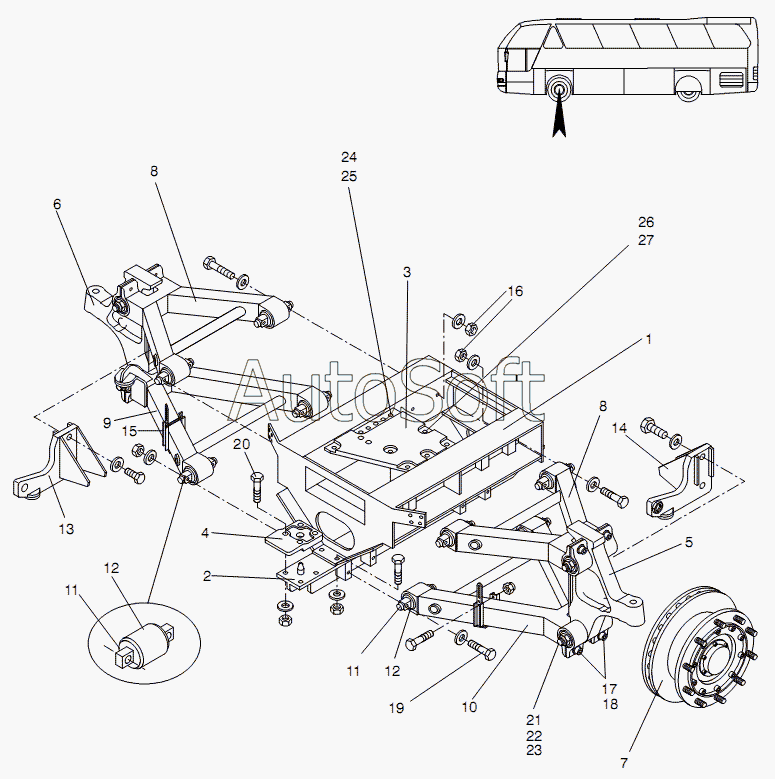

Каталог запасных частей к технике: Neoplan N 516 SHD (MAN) E2 (2002). FRONT AXLE
14
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
12
11
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | AXLE UPPER PART VN9/516 | |
| 2 | 1***7 | T-PIECE | |
| 3 | 1***1 | STEARING GEAR PLATE | |
| 4 | 1***5 | ABSORPTION PLATE | |
| 5 | 1***2 | AXLE BRACKET | |
| 6 | 1***3 | AXLE BRACKET | |
| 7 | 1***6 | HUB ASSEMBLY | |
| 8 | 1***6 | KEYSTONE ABOVE | |
| 9 | 1***9 | KEYSTONE BELOW RIGHT | |
| 10 | 1***0 | KEYSTONE BELOW LEFT | |
| 11 | 1***9 | BRUCKET SILENT BLOCK | |
| 12 | 1***7 | BRUCKET SILENT BLOCK | |
| 13 | 1***9 | SHOCK ABSORBER HOLDER | |
| 14 | 1***8 | SHOCK ABSORBER MOUNT | |
| 15 | 1***3 | HOLDER | |
| 16 | 1***3 | NUT M14 | |
| 17 | 1***6 | SCREW M16X45MM | |
| 18 | 1***8 | SPRING WASHER M16 | |
| 19 | 1***0 | SCREW M18X210MM | |
| 20 | 1***6 | SCREW M22X1,5X90MM | |
| 21 | 1***8 | TENSIONING SCREW | |
| 22 | 1***6 | NUT | |
| 23 | 1***6 | SPRING WASHER | |
| 24 | 1***6 | SCREW | |
| 25 | 1***4 | WASHER | |
| 26 | 1***9 | SCREW | |
| 27 | 1***5 | SPRING WASHER |
