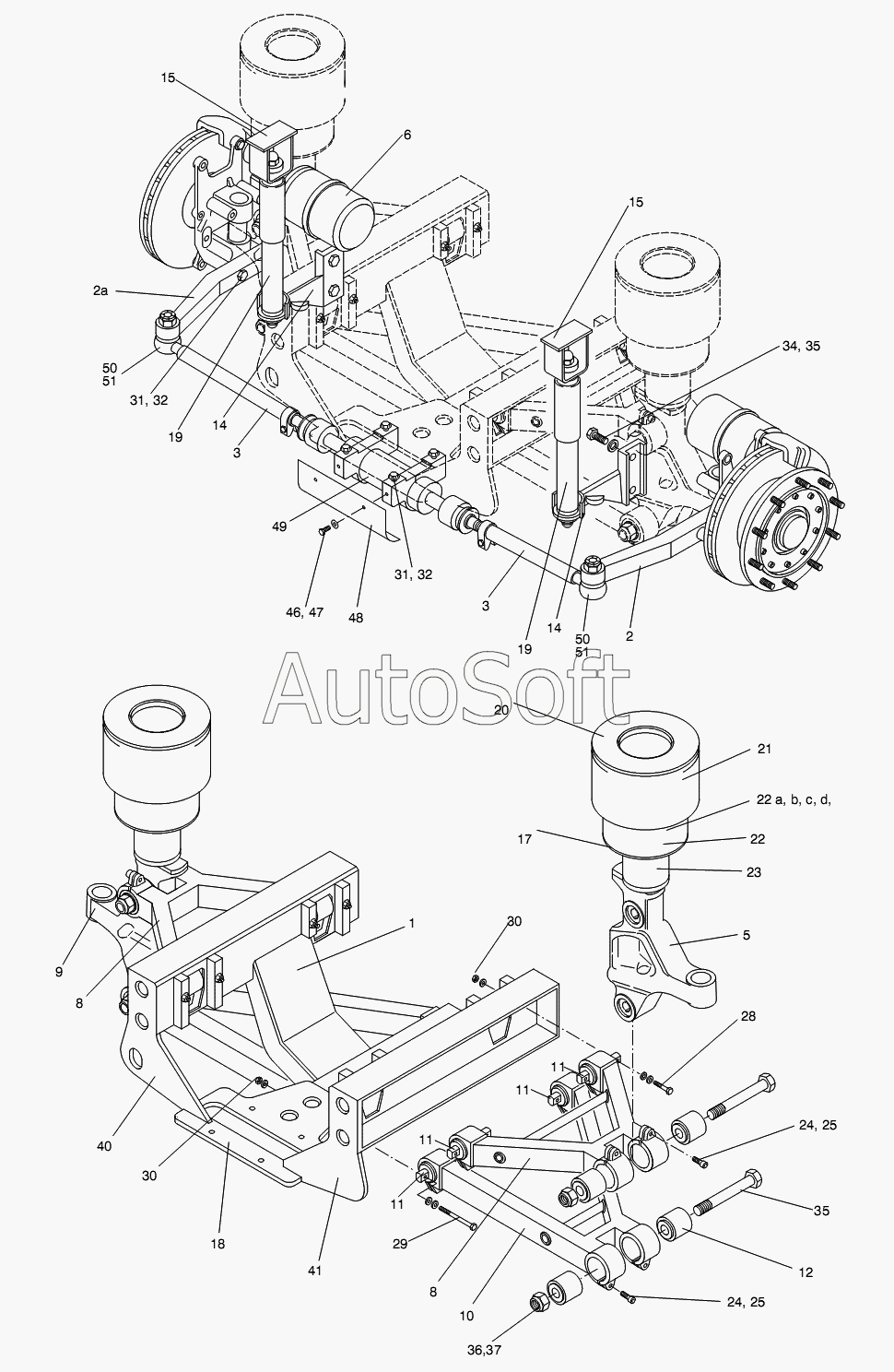

Каталог запасных частей к технике: Neoplan N 516 SHD (MAN) E2 (2002). TRAILING AXLE
1
2
2А
3
3
5
6
8
8
9
10
11
11
11
11
12
14
14
15
15
18
19
19
20
21
22
22А
22D
23
24
24
25
25
28
29
30
30
31
31
32
32
34
35
35
36
37
40
41
46
47
48
49
50
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11015896 | 1***6 | BALL JOINT | |
| 11016615 | 1***5 | ISOLATION DISK | |
| 11054968 | 1***8 | STOP SCREW DIN 479 M16X1,5X50-12.9 | |
| 11054968 | 1***8 | STOP SCREW DIN 479 M16X1,5X50-12.9 | |
| 1 | 1***0 | AXLE CENTER HOUSING | |
| 10 | 1***3 | TRAPEZOIDAL LINK BOTTOM | |
| 11 | 1***9 | BRUCKET SILENT BLOCK | |
| 12 | 1***7 | BRUCKET SILENT BLOCK | |
| 13 | 1***9 | HOLDER BOTTOM | |
| 14 | 1***0 | HOLDER BOTTOM | |
| 15 | 1***4 | HOLDER ABOVE | |
| 18 | 1***3 | SCREWPLATE | |
| 19 | 1***5 | SHOCK ABSORBER | |
| 2 | 1***5 | LOCKING LEVER LEFT | |
| 20 | 1***0 | BASE PLATE FOR SUSPENSION | |
| 21 | 1***5 | AIR SPRING BELLOWS | |
| 22 | 1***5 | PLUNGER FOR AIR SPRING | |
| 22D | 1***4 | SCREW | |
| 22А | 1***3 | HOLLOW RUBBER SPRING | |
| 23 | 1***0 | AIR SPRING DISK | |
| 24 | 1***6 | SCREW M16X45MM | |
| 25 | S***6 | SPRING WASHER B16 | |
| 28 | H***W | HEXAGON SCREW | |
| 29 | 1***1 | HEXAGON SCREW DIN 931 M18X160-10.9 | |
| 2А | 1***6 | LOCKING LEVER RIGHT | |
| 3 | S***7 | STEERING TIE 42X6,7 | |
| 30 | 1***1 | HEXAGON NUT | |
| 31 | 1***7 | HEXAGON SCREW | |
| 32 | 1***7 | TAB WASHER | |
| 33 | 1***5 | HEXAGON SCREW | |
| 34 | 1***2 | TAB WASHER DIN 25201 26,0X39,0X3,7 | |
| 35 | 1***8 | TENSIONING SCREW | |
| 36 | H***9 | HEXAGON NUT M 30X2-10.9 | |
| 37 | 1***6 | SPRING WASHER | |
| 38 | H***9 | HEXAGON SCREW DIN 931 M24X40-10.9 | |
| 39 | 1***4 | WASHER | |
| 4 | 1***2 | AXLE BRACKET | |
| 40 | 1***6 | PLATE RIGHT | |
| 41 | 1***7 | PLATE LEFT | |
| 45 | 1***0 | HEXAGON NUT DIN 985 M6 | |
| 46 | 1***9 | SPRING RING | |
| 47 | H***8 | HEXAGON SCREW DIN M8X15-8.8 | |
| 48 | 1***0 | FENDER | |
| 49 | 1***4 | CYLINDER | |
| 5 | 1***3 | AXLE BRACKET | |
| 50 | 1***9 | TIE ROD END RH M30X1,5 | |
| 51 | 1***1 | TIE ROD END LH M30X1,5 | |
| 6 | 1***9 | COMBINED CYLINDER | |
| 7 | 1***7 | WHEEL HEAD | |
| 8 | 1***1 | TRAPEZOIDAL LINK | |
| 9 | 1***2 | TRAPEZOIDAL LINK BOTTOM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
