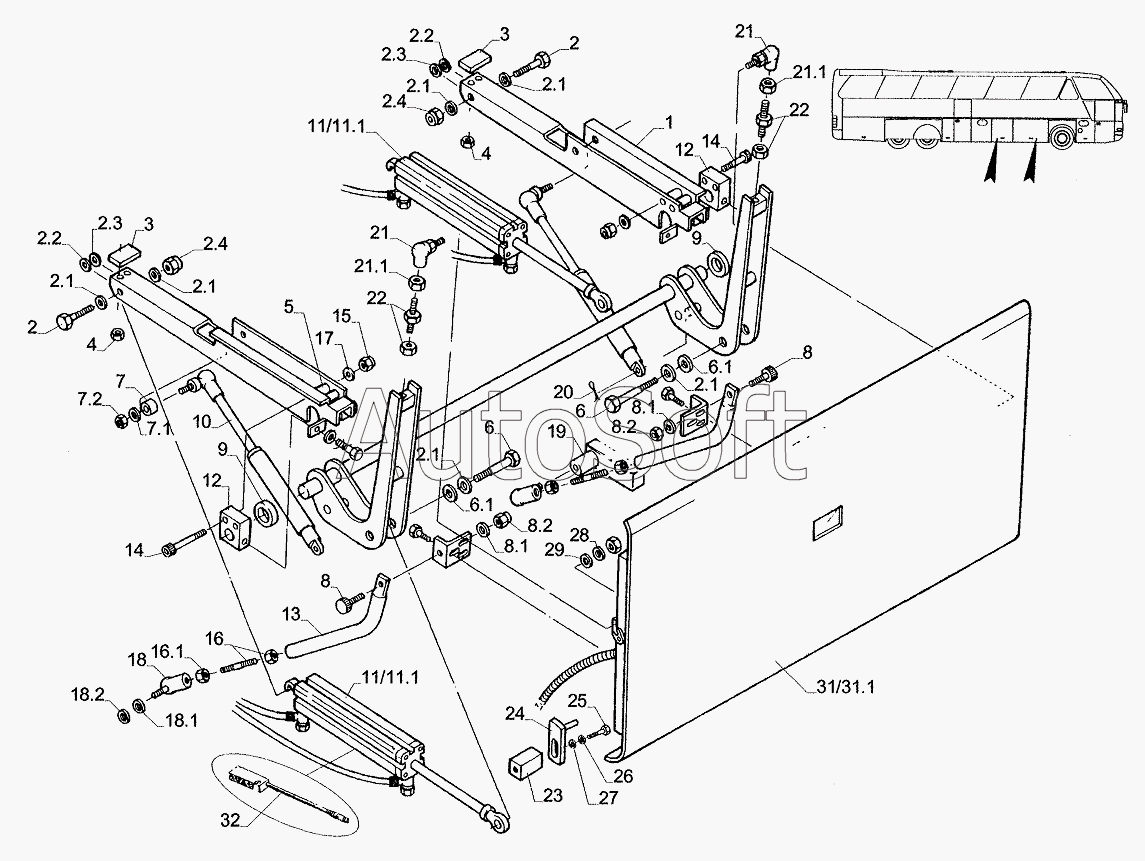

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E2 (2000). LUGGAGE-COMPARTMENT LID CPL.
1
2
2
2.1
2.1
2.1
2.1
2.1
2.1
2.2
2.2
2.3
2.3
2.4
2.4
3
3
4
4
5
6
6
6.1
6.1
7
7.1
7.2
8
8
8.1
8.1
8.2
8.2
9
9
10
11
11
11.1
11.1
12
12
13
14
14
15
16
16.1
17
18
18.1
18.2
19
20
21
21
21.1
21.1
22
22
23
24
25
26
27
28
29
31
31.1
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | WELDED SIDE BRACKET | |
| 10 | 2***0 | GАS SРRING | |
| 11 | 2***0 | АIR СYLINDЕR | |
| 11.1 | 2***0 | AIR CYLINDER | |
| 12 | 2***0 | SWIVELLING BEARING | |
| 13 | 2***0 | GUIDE BAR | |
| 14 | 2***0 | FIUSТЕR НЕАD SСRЕW | |
| 15 | 2***0 | HEXAGON NUT GALVANIZED | |
| 16 | 2***0 | THREADED ROD WITH NUT | |
| 16.1 | 5***1 | NUT | |
| 17 | 2***0 | WASHER GALVANIZED | |
| 18 | 2***2 | ANGLE JOINT | |
| 18.1 | 5***1 | SPRING RING | |
| 18.2 | 5***1 | WASHER | |
| 19 | 1***0 | SQUАRЕ РАD | |
| 2 | 2***0 | GАS SРRING | |
| 2.1 | 5***1 | WASHER | |
| 2.2 | 2***0 | SPACER TUBE | |
| 2.3 | 2***0 | SPACER TUBE | |
| 2.4 | 5***0 | HEXAGON NUT | |
| 20 | 2***0 | SPLIT PIN | |
| 21 | 2***0 | ANGLE JOINT IN BRASS | |
| 21.1 | 5***0 | HEXAGON SCREW | |
| 22 | 2***0 | THREADED ROD WITH NUT | |
| 23 | 2***0 | SТRIКЕR НОLDЕR | |
| 24 | 2***0 | STRIKER PLATE | |
| 25 | 5***1 | SCREW | |
| 26 | 5***1 | SPRING RING | |
| 27 | 5***0 | MEDIUM WASHER | |
| 28 | 5***0 | SPRING RING | |
| 29 | 5***0 | CLUTCH DISC | |
| 3 | 1***0 | CONNECTING PLATE | |
| 30 | 2***0 | PIVOTED BOW | |
| 30.1 | 2***0 | PIVOTED BOW | |
| 31 | 2***0 | LUGGAGE COMPARTMENT LID | |
| 31.1 | 2***0 | LUGGАGЕ СОМРАRТМЕNТ LID | |
| 32 | S***R | SENSOR | |
| 4 | 5***0 | NUT | |
| 5 | 2***0 | SPACER TUBE | |
| 6 | 2***0 | HEXAGON SCREW | |
| 6.1 | 2***0 | SPACER TUBE | |
| 7 | 2***0 | SPACER TUBE | |
| 7.1 | 2***0 | WASHER | |
| 7.2 | 5***1 | NUT | |
| 8 | 2***0 | BOLT | |
| 8.1 | 5***1 | WASHER | |
| 8.2 | 5***0 | HEXAGON NUT | |
| 9 | 2***0 | SPACER TUBE PVC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
