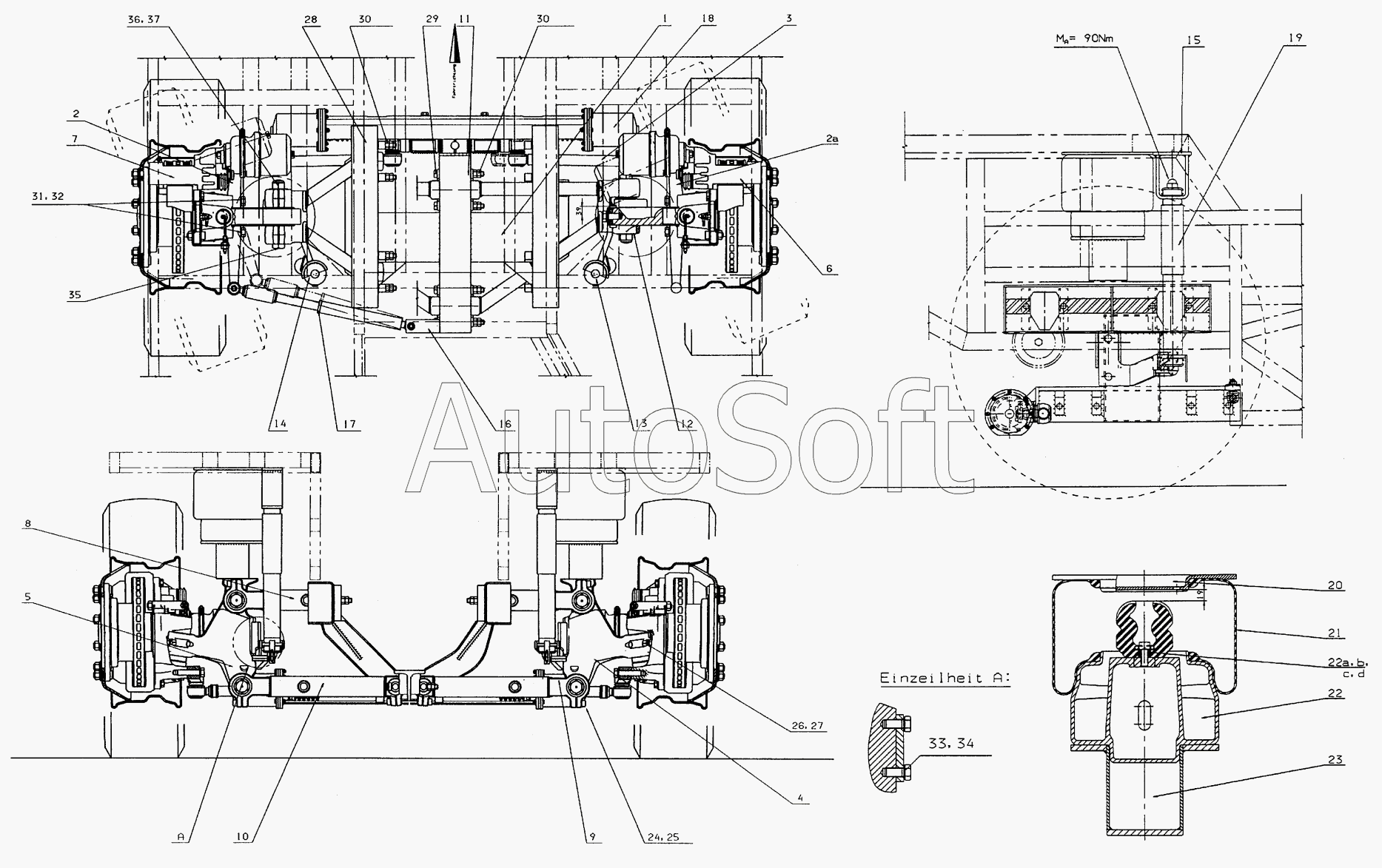

Каталог запасных частей к технике: Neoplan N 516 SHD (MB, DC) E2 (2002). TRAILING AXLE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22a
22b
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | AXLE CENTER HOUSING | |
| 10 | 1***3 | TRAPEZOIDAL LINK BOTTOM | |
| 11 | 1***9 | BRUCKET SILENT BLOCK | |
| 12 | 1***7 | BRUCKET SILENT BLOCK | |
| 13 | 1***4 | HOLDER BOTTOM RIGHT | |
| 14 | 1***3 | HOLDER BOTTOM LEFT | |
| 15 | 1***4 | HOLDER ABOVE | |
| 16 | 1***9 | CONE PLATE | |
| 17 | 1***5 | STABILUS STEERING SHOCK ABSORVER | |
| 18 | 1***9 | CYLINDER HOLDER | |
| 19 | 1***6 | SHOCK ABSORVER BLACK | |
| 2 | 1***4 | LOCKING LEVER LEFT | |
| 2.1 | 1***5 | LOCKING LEVER RIGHT | |
| 20 | 1***0 | BASE PLATE FOR SUSPENSION | |
| 21 | 1***5 | AIR SPRING BELLOWS | |
| 22 | 1***5 | PLUNGER FOR AIR SPRING | |
| 22a | 1***3 | HOLLOW RUBBER SPRING | |
| 22b | 1***4 | SCREW | |
| 23 | 1***0 | AIR SPRING DISK | |
| 24 | 1***6 | SCREW M16X45MM | |
| 25 | 1***6 | SPRING WASHER | |
| 26 | 1***8 | STOP SCREW DIN 479 M16X1,5X50-12.9 | |
| 27 | 1***0 | HEXAGON NUT | |
| 28 | 1***0 | HEXAGON SCREW | |
| 29 | 1***5 | HEXAGON SCREW | |
| 3 | 1***4 | STEERING TIE 0,40X5,7X610 | |
| 30 | 1***1 | HEXAGON NUT | |
| 31 | 1***7 | HEXAGON SCREW | |
| 32 | 1***7 | TAB WASHER | |
| 33 | 1***5 | HEXAGON SCREW | |
| 34 | w***r | washer | |
| 35 | 1***8 | TENSIONING SCREW | |
| 36 | 1***6 | NUT | |
| 37 | 1***6 | SPRING WASHER | |
| 4 | 1***2 | AXLE BRACKET | |
| 5 | 1***3 | AXLE BRACKET | |
| 6 | 1***9 | COMBINED CYLINDER | |
| 7 | 1***7 | WHEEL HEAD | |
| 8 | 1***1 | TRAPEZOIDAL LINK | |
| 9 | 1***2 | TRAPEZOIDAL LINK BOTTOM |
