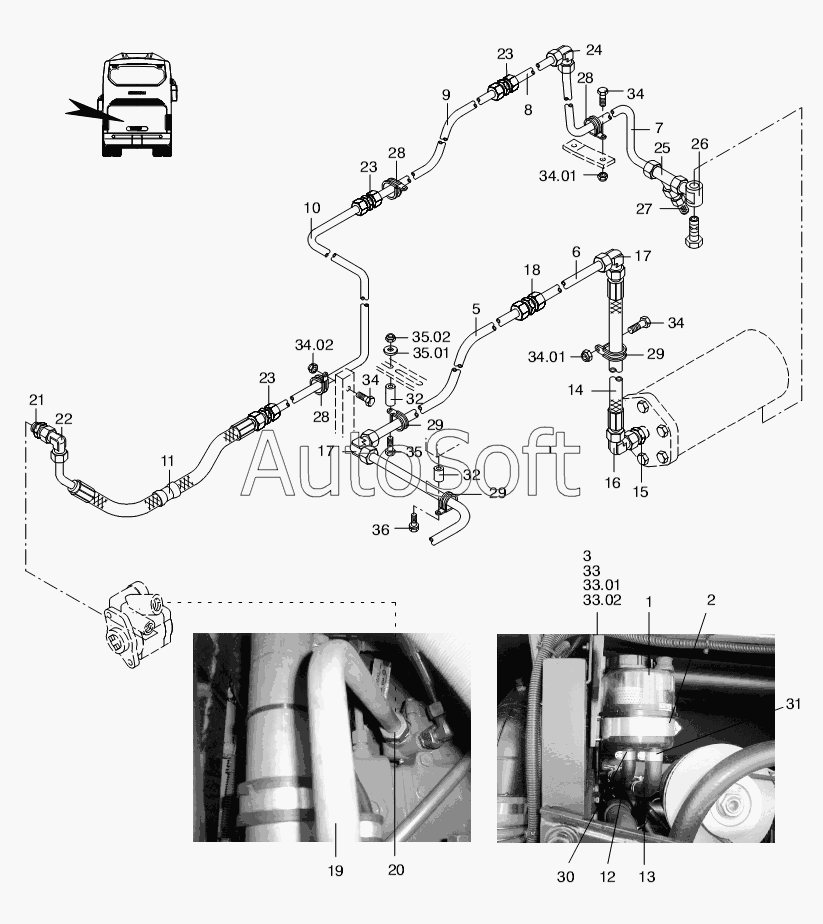

Каталог запасных частей к технике: Neoplan N 3318 U E3 (2008). STEERING HYDRAULICS
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
28
28
29
29
29
30
31
32
32
33
33.01
33.02
34
34
34
34.01
34.01
34.02
35
35.01
35.02
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11004610 | 1***0 | distance-husk | |
| 11004611 | 1***1 | distance-husk | |
| 11055517 | 1***7 | SCREW | |
| 11055530 | 1***0 | screw | |
| 11055533 | 1***3 | screw | |
| 1 | 1***2 | OIL RESERVOIR | |
| 10 | 1***4 | brake pipe tube | |
| 11 | 1***3 | HOSE-POWER STEERING 15M | |
| 12 | 1***7 | HOSE SEGMENT | |
| 13 | 1***9 | hose | |
| 14 | 1***5 | hose | |
| 15 | 1***5 | screwing | |
| 16 | 1***6 | angle screwing | |
| 17 | 1***5 | angle | |
| 18 | 1***5 | neck | |
| 19 | 1***7 | brake pipe tube | |
| 2 | 1***7 | CLIP OIL RESERVOIR | |
| 20 | 1***8 | screwing | |
| 21 | 1***2 | screwing | |
| 22 | 1***7 | FITTING | |
| 23 | 1***1 | SCREWING | |
| 24 | 1***2 | angle | |
| 25 | 1***3 | screwing | |
| 26 | 1***1 | angle screwing | |
| 27 | 1***4 | control socket | |
| 28 | 1***4 | RUBBER PIPE CLAMP | |
| 29 | 1***6 | clamp | |
| 3 | 1***4 | BRACKET OIL RESERVOIR | |
| 30 | 1***5 | hose clamp | |
| 31 | 1***6 | hose clamp | |
| 32 | d***k | distance-husk | |
| 33 | 1***5 | SCREW | |
| 33.01 | 1***1 | SPRING RING | |
| 33.02 | 1***0 | WASHER | |
| 34 | s***w | screw | |
| 34.01 | 1***3 | disc | |
| 34.02 | 1***3 | NUT | |
| 35 | 1***5 | screw | |
| 35.01 | 1***1 | disc | |
| 35.02 | 1***0 | HEXAGON NUT DIN 985 M6 | |
| 36 | 1***7 | screw | |
| 4 | 1***4 | brake pipe tube | |
| 5 | 1***4 | brake pipe tube | |
| 6 | 1***4 | brake pipe tube | |
| 7 | 1***1 | brake pipe tube | |
| 8 | 1***1 | brake pipe tube | |
| 9 | 1***1 | brake pipe tube |
