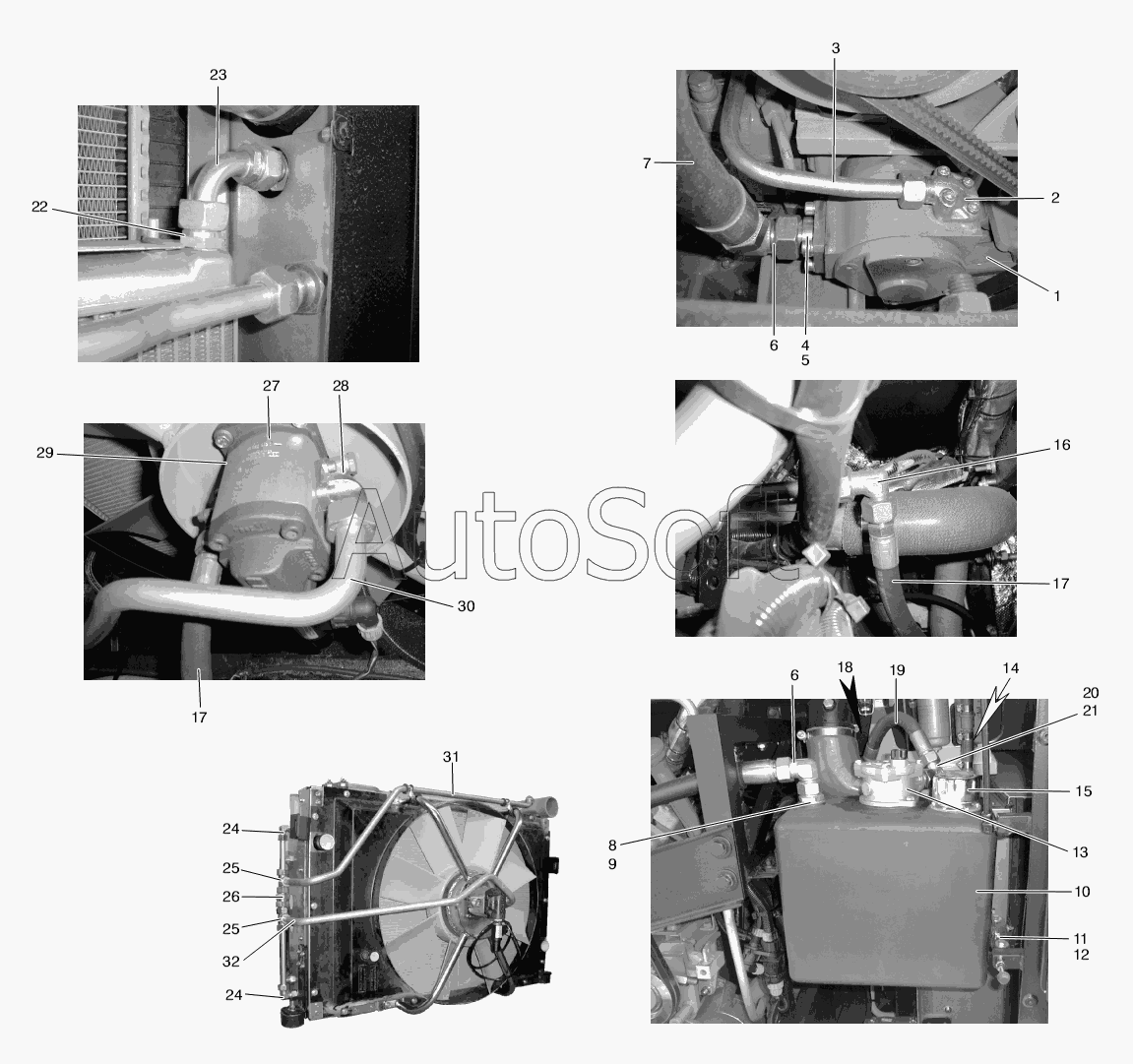

Каталог запасных частей к технике: Neoplan N 3318 U E3 (2008). COOLER
17
17
32
31
30
29
28
27
26
25
25
24
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | p***p | hydraulic-pump | |
| 2 | 1***3 | flange-connection | |
| 3 | 1***5 | tube | |
| 4 | 1***7 | angle-flange-conne ction | |
| 5 | 1***4 | o-ring | |
| 6 | 1***5 | reduction-screwing | |
| 7 | 1***5 | hydraulic hose | |
| 8 | 1***2 | straigt union | |
| 9 | 1***0 | copper ring | |
| 10 | 1***5 | oil tanks | |
| 11 | 1***9 | bracket | |
| 12 | 1***8 | angle | |
| 13 | 1***0 | clamp | |
| 14 | 1***1 | oil dipstick | |
| 15 | 1***9 | vent filter | |
| 16 | 1***8 | angle screwing | |
| 17 | 1***3 | flange-connection | |
| 18 | 1***7 | tube | |
| 19 | 1***0 | hydraulic hose | |
| 20 | 1***4 | angle screwing | |
| 21 | 1***6 | straight union | |
| 22 | 1***4 | screwing | |
| 23 | 1***4 | angle bow | |
| 24 | 1***6 | angle screwing | |
| 25 | 1***4 | SCREWING | |
| 26 | 1***0 | check valve | |
| 27 | 1***7 | hydraulic motor | |
| 28 | 1***7 | screwing | |
| 29 | 1***3 | flange-connection | |
| 30 | 1***8 | brass pipe hydraulics | |
| 31 | 1***7 | tube | |
| 32 | 1***8 | brass pipe hydraulics |
