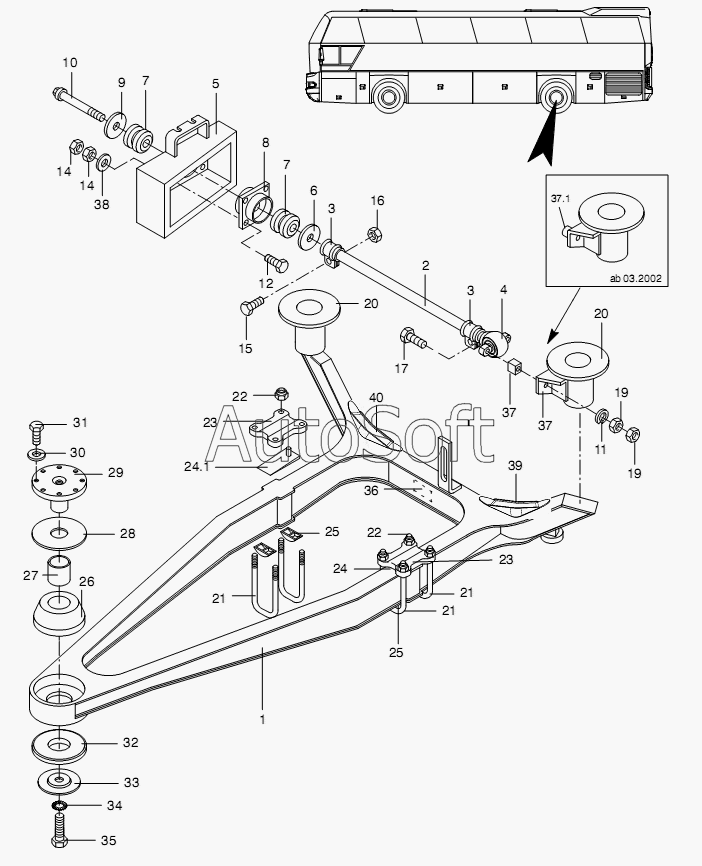

Каталог запасных частей к технике: Neoplan N 116 (MAN) E3 (2008). REAR AXLE SUBFRAME
1
2
3
3
4
5
6
7
7
8
9
10
11
12
14
14
15
16
17
19
19
20
20
21
21
21
22
22
23
23
24
24.1
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37.1
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | CASE SUBFRAME | |
| 10 | 1***9 | SCREW | |
| 11 | 1***0 | SPRING WASHER | |
| 12 | 1***0 | HEXAGON SCREW | |
| 13 | 1***1 | WASHER | |
| 14 | 1***3 | NUT M14 | |
| 15 | 1***6 | HEXAGON SCREW | |
| 16 | 1***8 | HEXAGON NUT | |
| 17 | 1***5 | HEXAGON SCREW | |
| 18 | 1***3 | WASHER | |
| 19 | 1***1 | HEXAGON NUT | |
| 2 | 1***0 | ELASTIC TRANSVERSAL | |
| 20 | 1***4 | AIR SPRING DISC | |
| 21 | 1***8 | SPRING BRIDLE | |
| 22 | 1***2 | NUT | |
| 23 | 1***3 | SPRING BRIDLE PLATE | |
| 24 | 1***2 | PLATE LEFT | |
| 24.1 | 1***8 | PLATE RIGHT | |
| 25 | 1***8 | SPRING CLAMP | |
| 26 | 1***4 | CELLASTO RING | |
| 27 | 1***8 | SLEEVE | |
| 28 | 1***9 | WASHER | |
| 29 | 1***2 | FLANGE | |
| 3 | 1***0 | CLAMP | |
| 30 | 1***3 | WASHER | |
| 31 | 1***3 | SCREW | |
| 32 | 1***0 | RUBBER RING | |
| 33 | 1***3 | COVER PLATE | |
| 34 | 1***8 | WASHER | |
| 35 | 1***1 | SCREW | |
| 36 | 1***3 | LABEL | |
| 37 | 1***0 | BRACKET | |
| 37.1 | B***T | MOUNTING BRACKET | |
| 38 | 1***6 | SPRING WASHER | |
| 39 | 1***8 | REPAIR SHOE LEFT | |
| 4 | 1***3 | BALL AND SOCKET JOINT | |
| 40 | 1***7 | REPAIR SHOE RIGHT | |
| 5 | 1***8 | BRACKET | |
| 6 | 1***2 | PRESSURE PLATE | |
| 7 | 1***0 | RUBBER HOLLOW SPRING | |
| 8 | 1***7 | ADMISSION PLATE | |
| 9 | 1***8 | PRESSURE PLATE |
