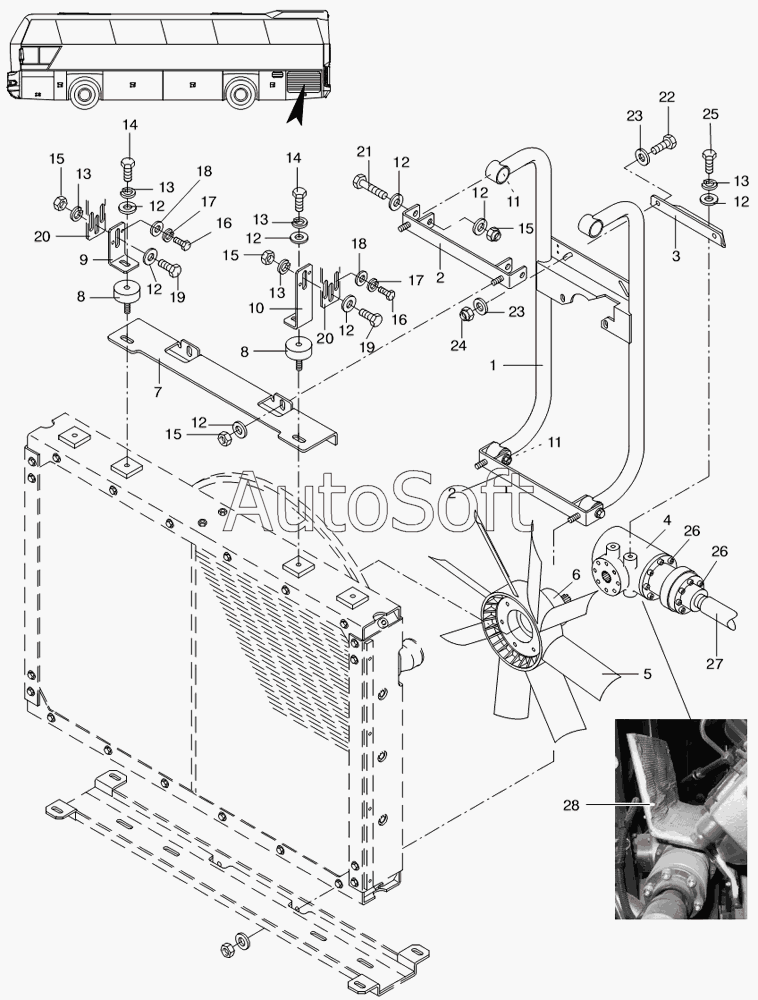

Каталог запасных частей к технике: Neoplan N 116 (MAN) E3 (вар.) (2008). RADIATOR
14
14
28
27
26
26
25
24
23
23
22
21
20
20
19
19
18
18
17
17
16
16
15
15
15
15
13
13
13
13
13
12
12
12
12
12
12
12
12
11
11
10
9
8
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DRAWING | D***G | MOUNTING DRAWING | |
| 1 | 1***3 | RADIATOR MEMBER | |
| 2 | 1***6 | BRACKET | |
| 3 | 1***7 | BRACKET | |
| 4 | 1***7 | FAN CLUTCH | |
| 5 | 1***1 | FAN WHEEL | |
| 6 | 1***6 | MAGNETIC CLUTCH | |
| 7 | 1***4 | CROSS MEMBER | |
| 8 | 1***7 | silent bearing | |
| 9 | 1***5 | BRACKET | |
| 10 | 1***1 | BELOW ANGLE (LONG) PIECE F. COOLER SUSPENSION | |
| 11 | 1***9 | RUBBER BUFFER | |
| 12 | 1***3 | WASHER | |
| 13 | 1***3 | SPRING RING | |
| 14 | 1***9 | SCREW | |
| 15 | 1***4 | NUT | |
| 16 | 1***0 | SCREW | |
| 17 | 1***5 | NUT | |
| 18 | 1***1 | MEDIUM WASHER | |
| 19 | 1***6 | SCREW GALVANIZED | |
| 20 | 1***3 | BRACKET | |
| 21 | 1***4 | SCREW | |
| 22 | 1***2 | HEXAGON SCREW | |
| 23 | 1***0 | WASHER | |
| 24 | 1***4 | NUT | |
| 25 | 1***3 | SCREW | |
| 26 | S***W | SCREW | |
| 27 | 1***8 | ARTICULATED SHAFT | |
| 28 | 1***8 | HEAT SHIELD |
