Каталог запасных частей к технике: Neoplan N 116 (MAN) E3 (вар.) (2008). HYDROSTATIC DRIVE
47
56
55
55
55
55
54
50
50
49
49
48
57
46
46
46
45
44
44
44
44
43
43
43
42
42
42
41
40
39
39
39
66
75
74
72
71
70
70
69
68
67
38
38
65
64
63
62
61
60
59
58
58
9
9
18
17
16
16
16
16
15
15
15
15
14
14
13
13
12
11
10
10
10
19
8
8
7
6
6
6
6
6
6
5
5
5
4
3
2
1
28
28
37
37
36
35
34
34
34
33
32
31
31
31
31
31
31
31
31
30
29
27
27
26
25
24
24
23
23
22
22
22
22
22
22
22
22
21
21
21
21
21
21
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|

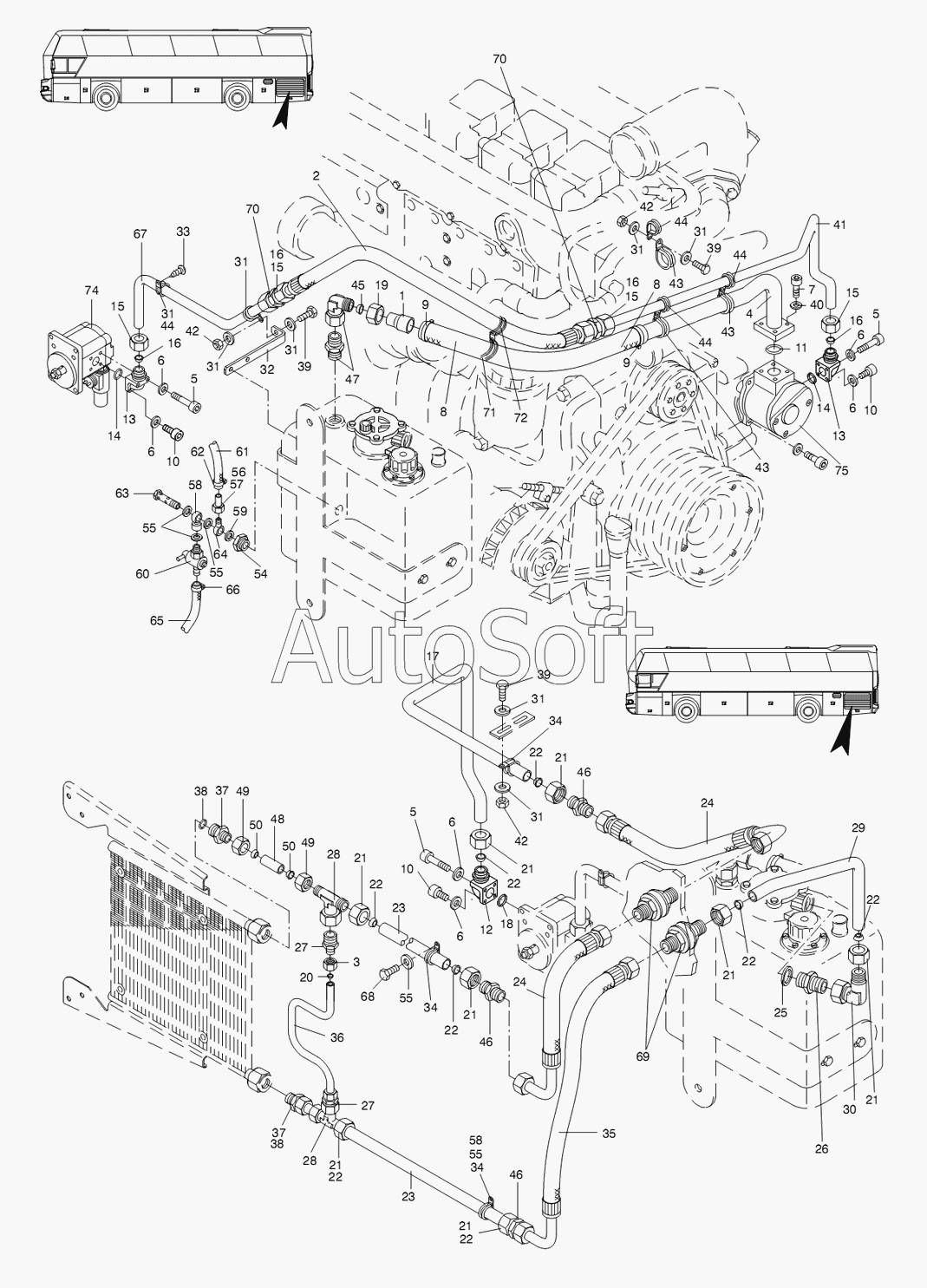

| drawing | d***g | hydraulic drawing | |
| 1 | 1***0 | reducing tube | |
| 2 | 1***4 | hose line | |
| 3 | 1***8 | union nut | |
| 4 | 1***9 | suction line | |
| 5 | 1***8 | fillister-head screw | |
| 6 | 1***5 | locking screw | |
| 7 | 1***5 | SCREW | |
| 8 | 1***7 | hose | |
| 9 | 1***8 | hose clamp | |
| 10 | 1***4 | screw | |
| 11 | 1***8 | o-ring | |
| 12 | 1***6 | angle flange | |
| 13 | 1***9 | angle flange | |
| 14 | 1***0 | o-ring | |
| 15 | 1***9 | union nut | |
| 16 | 1***6 | cutting ring | |
| 17 | 1***9 | return line | |
| 18 | 1***8 | o-ring | |
| 19 | 1***8 | union nut | |
| 20 | 1***3 | cutting ring | |
| 21 | 1***1 | union nut | |
| 22 | 1***4 | cutting ring | |
| 23 | 1***8 | HYDRAULIC PIPE | |
| 24 | 1***3 | hose line | |
| 25 | 1***4 | sealing ring | |
| 26 | 1***6 | screw neck | |
| 27 | 1***6 | screw neck | |
| 28 | 1***7 | screwing | |
| 29 | 1***8 | return line | |
| 30 | 1***3 | screwing | |
| 31 | 1***6 | disk | |
| 32 | 1***7 | angle piece | |
| 33 | 1***3 | SCREW | |
| 34 | 1***1 | attachment clamp | |
| 35 | 1***2 | hose line | |
| 36 | 1***7 | pipe | |
| 37 | 1***5 | screw neck | |
| 38 | 1***6 | o-ring | |
| 39 | 1***4 | hexagon screw | |
| 40 | 1***3 | tab washer | |
| 41 | 1***6 | pressure line | |
| 42 | 1***0 | hexagoon screw | |
| 43 | 1***2 | attachment clamp | |
| 44 | 1***8 | TUBE CLAMP | |
| 45 | 1***5 | CUTTING RING | |
| 46 | 1***2 | SCREW NECK | |
| 47 | 1***4 | SCREW NECK | |
| 48 | 1***4 | brake pipe tube | |
| 49 | 1***2 | UNION NUT | |
| 50 | 1***9 | CUTTING RING | |
| 51 | 1***6 | NIPPLE | |
| 52 | 1***7 | HOLLOW SCREW | |
| 53 | 1***7 | SEALING RING | |
| 54 | 1***5 | SCREW NECK | |
| 55 | 1***2 | DISK | |
| 56 | 1***3 | SCREWING | |
| 57 | 1***0 | UNION NUT | |
| 58 | 1***1 | RING PIECE | |
| 59 | 1***0 | SEALING RING | |
| 60 | 1***3 | DRAIN COCK | |
| 61 | 1***1 | HOSE | |
| 62 | 1***9 | HOSE CLAMP | |
| 63 | 1***9 | DOUBLE HOLLOW SCREW | |
| 64 | 1***8 | RING PIECE | |
| 65 | 1***3 | HOSE | |
| 66 | 1***9 | HOSE CLAMP | |
| 67 | 1***5 | PRESSURE LINE | |
| 68 | 1***4 | SCREW | |
| 69 | 1***1 | SCREWING | |
| 70 | 1***3 | SCREWING | |
| 71 | 1***9 | CLAMP | |
| 72 | 1***1 | RUBBER PIPE CLAMB | |
| 73 | 1***2 | HOSE CLAMP | |
| 74 | 1***2 | HYDRAULIC MOTOR | |
| 75 | 1***2 | HYDRAULIC PUMP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
