Каталог запасных частей к технике: Neoplan N 3316 (DC OM 501 LA) E3 (2002). BRAKE SYSTEM
27
19
19
19
19
20
21
22
22
23
24
25
25
26
26
18
18
28
28
29
30
31
32
32
32
33
33
34
10
2
3
4
5
5
6
7
8
9
1
11
12
13
14
15
16
17

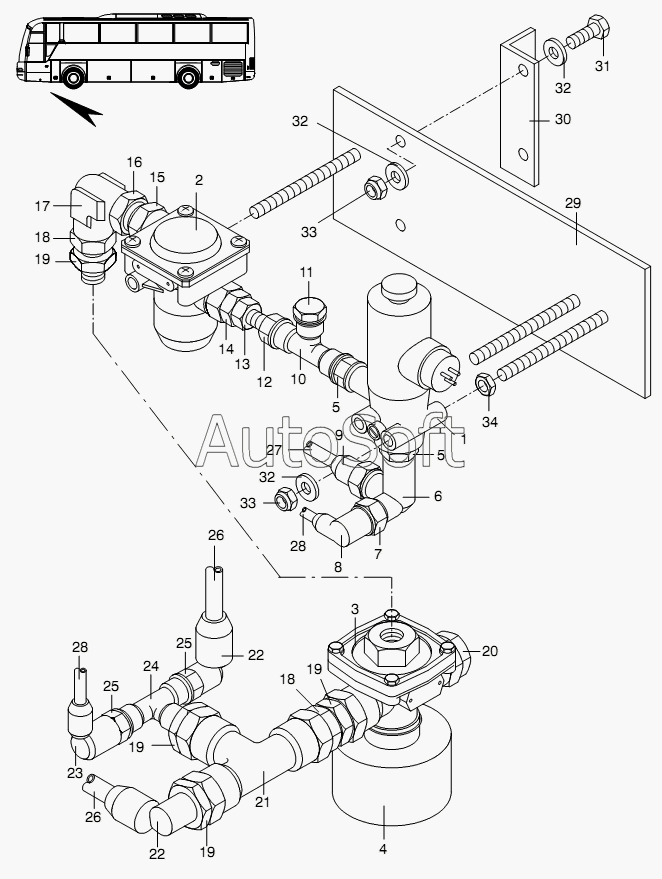

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | SOLENOID VALVE | |
| 2 | 1***9 | pressure limiter | |
| 3 | 1***5 | QUICK RELAY VALVE | |
| 4 | s***r | silencer | |
| 5 | 1***6 | PLUG CONNECTION | |
| 6 | 1***8 | 3-WAY ANGLE PIECE | |
| 7 | 1***8 | QUICK CONNECTOR | |
| 8 | 1***2 | PLUG CONNECTION | |
| 9 | 1***4 | CONNECTOR | |
| 10 | 1***6 | L-PIECE | |
| 11 | 1***1 | SCREW PLUG | |
| 12 | 1***6 | CHECK NUT | |
| 13 | 1***3 | BULKHEAD STUD | |
| 14 | 1***3 | reduction | |
| 15 | 1***9 | COUNTER NUT | |
| 16 | 1***2 | BULKHEAD | |
| 17 | 1***0 | arch | |
| 18 | 1***4 | CONNECTOR FOR PLUG-IN P5 | |
| 19 | 1***9 | QUICK CONNECTOR | |
| 20 | 1***3 | PLUG | |
| 21 | 1***4 | TWO WAY VALVE | |
| 22 | 1***4 | CONNECTOR | |
| 23 | 1***2 | PLUG CONNECTION | |
| 24 | 1***1 | T-PIECE | |
| 25 | 1***8 | QUICK CONNECTOR | |
| 26 | 1***4 | HOSE | |
| 27 | 1***4 | HOSE | |
| 28 | 1***2 | BRAKE LINE | |
| 29 | 1***3 | bracket | |
| 30 | 1***3 | bracket | |
| 31 | 1***9 | SCREW | |
| 32 | 1***4 | WASHER | |
| 33 | 1***3 | NUT | |
| 34 | 1***1 | NUT |
