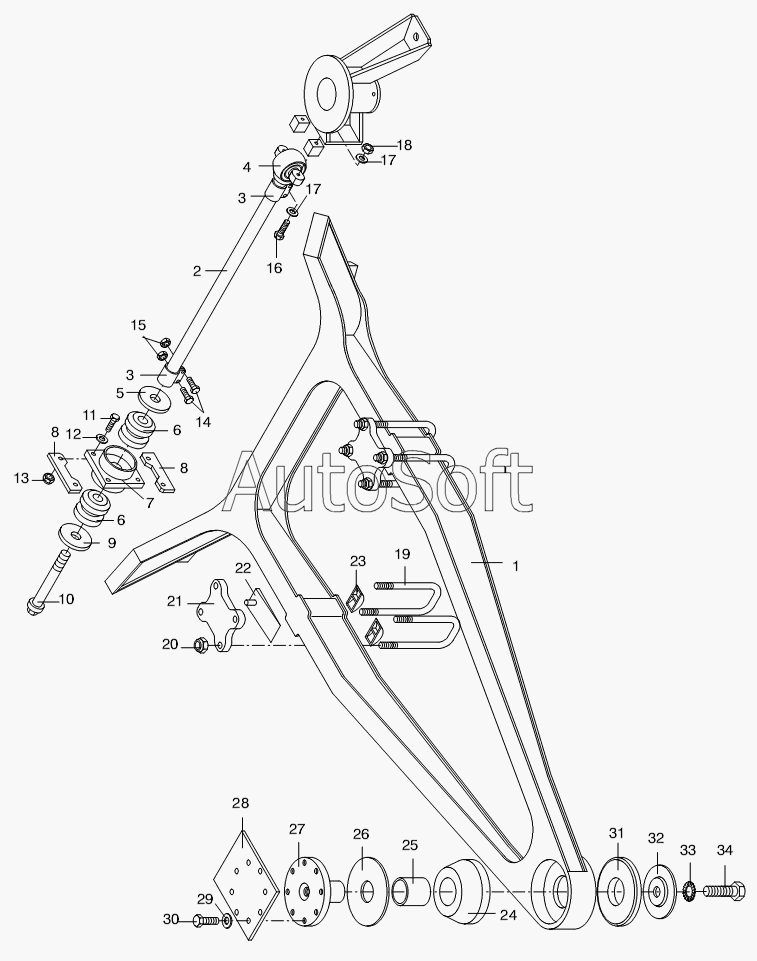

Каталог запасных частей к технике: Neoplan N 3316 (DC OM 501 LA) E3 (2002). REAR AXLE SUBFRAME
26
19
20
21
22
22
23
24
25
18
27
28
29
30
31
32
33
34
10
2
3
3
4
5
6
6
7
8
8
9
1
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | CASE SUBFRAME | |
| 2 | 1***0 | ELASTIC TRANSVERSAL | |
| 3 | 1***0 | CLAMP | |
| 4 | 1***3 | BALL AND SOCKET JOINT | |
| 5 | 1***2 | PRESSURE PLATE | |
| 6 | 1***0 | RUBBER HOLLOW SPRING | |
| 7 | 1***7 | ADMISSION PLATE | |
| 8 | 1***3 | HOLDER | |
| 9 | 1***8 | PRESSURE PLATE | |
| 10 | 1***9 | SCREW | |
| 11 | 1***7 | SCREW | |
| 12 | 1***1 | WASHER | |
| 13 | 1***5 | NUT | |
| 14 | 1***5 | SCREW | |
| 15 | 1***5 | SCREW | |
| 16 | 1***4 | SCREW | |
| 17 | 1***3 | WASHER | |
| 18 | 1***4 | NUT | |
| 19 | 1***7 | SPRING BRIDLE | |
| 20 | 1***2 | NUT | |
| 21 | 1***3 | SPRING BRIDLE PLATE | |
| 22 | 1***6 | plate left | |
| 22 | 1***7 | plate right | |
| 23 | 1***8 | SPRING CLAMP | |
| 24 | 1***4 | CELLASTO RING | |
| 25 | 1***8 | SLEEVE | |
| 26 | 1***9 | WASHER | |
| 27 | 1***2 | FLANGE | |
| 28 | 1***5 | BEARING PLATE | |
| 29 | 1***3 | WASHER | |
| 30 | 1***3 | SCREW | |
| 31 | 1***0 | RUBBER RING | |
| 32 | 1***3 | COVER PLATE | |
| 33 | 1***8 | WASHER | |
| 34 | 1***1 | SCREW |
