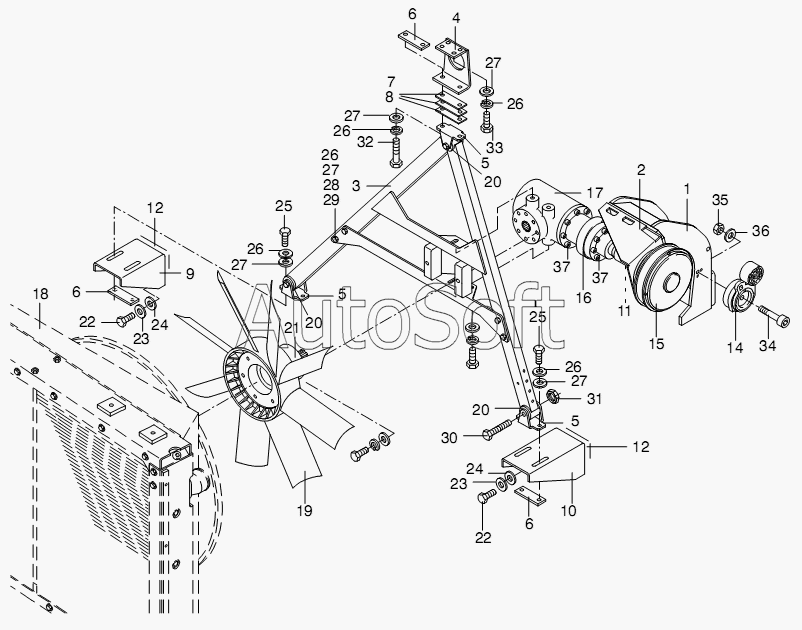

Каталог запасных частей к технике: Neoplan N 3316 (MAN D 2866 LOH 29) E3 (2002). RADIATOR
30
21
22
22
23
23
24
24
25
25
26
26
26
26
26
27
27
27
27
27
28
29
20
20
20
31
32
321
33
34
35
36
37
37
10
1
2
3
4
5
5
5
6
6
6
7
8
9
11
12
12
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| mounting | m***g | mounting | |
| 1 | 1***9 | ENGINE BLOCK-ANGLE DRIVE | |
| 2 | 1***2 | BRACKET | |
| 3 | 1***7 | BRACKET | |
| 4 | 1***2 | BRACKET | |
| 5 | 1***8 | BRACKET | |
| 6 | 1***5 | THREADED PLATE | |
| 7 | 1***0 | MOUNTING PLATE | |
| 8 | p***e | plate | |
| 9 | 1***7 | HOLDER LEFT | |
| 10 | 1***8 | HOLDER RIGHT | |
| 11 | 1***4 | SUPPORT | |
| 12 | 1***7 | THREADED PLATE | |
| 14 | 1***2 | BELT TENSIONER | |
| 15 | 1***5 | V-BELT PULLEY | |
| 16 | 1***6 | ARTICULATED SHAFT | |
| 17 | 1***7 | FAN CLUTCH | |
| 18 | 1***8 | AIR DEFLECTOR | |
| 19 | 1***1 | FAN WHEEL | |
| 20 | 1***9 | RUBBER BUFFER | |
| 21 | 1***6 | MAGNETIC CLUTCH | |
| 22 | 1***6 | SCREW | |
| 23 | 1***3 | SPRING RING | |
| 24 | 1***3 | WASHER | |
| 25 | 1***2 | HEXAGON SCREW | |
| 26 | 1***1 | SPRING RING | |
| 27 | 1***0 | WASHER | |
| 28 | 1***5 | HEXAGON SCREW М8.8 | |
| 29 | 1***4 | NUT | |
| 30 | 1***7 | HEXAGON SCREW | |
| 31 | 1***5 | HEXAGON NUT | |
| 32 | 1***8 | screw | |
| 33 | 1***6 | SCREW | |
| 34 | s***w | screw | |
| 35 | 1***1 | HEXAGON NUT | |
| 36 | 1***7 | TENSIONING NUT | |
| 37 | s***w | screw | |
| 321 | 1***4 | HEXAGON SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
