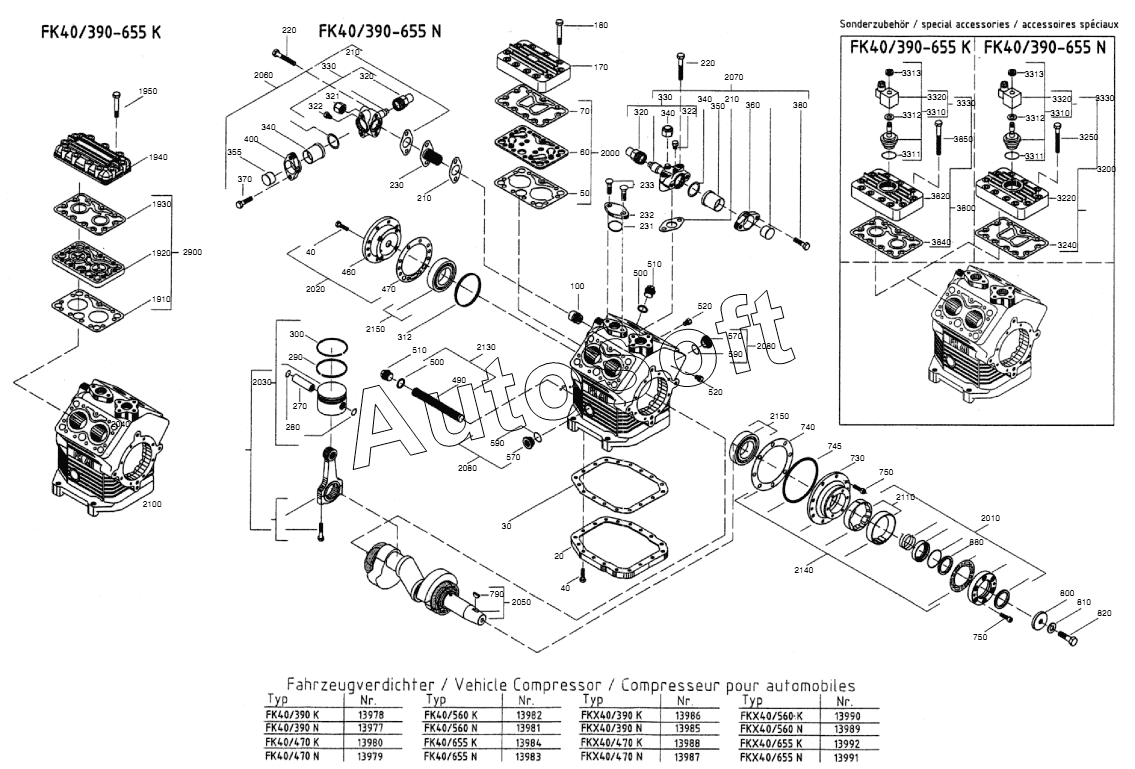

Каталог запасных частей к технике: Neoplan N 516 SHD (MB) E3 (2000). SPARE PARTS COMPRESSOR
/15.gif)
20
40
40
50
60
70
100
170
180
210
210
210
220
220
230
231
232
233
270
280
290
300
312
320
320
321
322
322
330
330
340
340
340
350
355
360
370
380
400
460
470
490
500
500
510
510
520
520
570
570
590
590
730
740
745
750
750
790
800
810
820
880
1910
1920
1930
1940
1950
2000
2010
2020
2030
2050
2060
2070
2080
2080
2100
2110
2130
2140
2150
2150
2900
3200
3220
3240
3250
3310
3310
3311
3311
3312
3312
3313
3313
3320
3320
3800
3820
3840
3850
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100 | 0***0 | SAFETY VALVE | |
| 170 | 0***4 | CYLINDER COVER | |
| 180 | 0***4 | SCREW | |
| 1910 | 0***2 | seal | |
| 1920 | 0***0 | VALVE PLATE | |
| 1930 | 0***2 | SEAL | |
| 1940 | 0***1 | CYLINDER COVER | |
| 1950 | 0***7 | SCREW | |
| 20 | 0***6 | BASE PLATE | |
| 2000 | 0***5 | valve plate | |
| 2000 | 0***6 | valve plate | |
| 2010 | 8***3 | PISTON RING TYPE OIL SEAL | |
| 2020 | 8***7 | OIL PUMP | |
| 2030 | 8***2 | piston | |
| 2030 | 8***3 | piston | |
| 2030 | 8***4 | piston | |
| 2030 | 8***5 | piston | |
| 2040 | 8***8 | piston-piston rod | |
| 2040 | 8***9 | piston-piston rod | |
| 2040 | 8***0 | piston-piston rod | |
| 2040 | 8***1 | piston-piston rod | |
| 2050 | 8***4 | crankshaft | |
| 2060 | 0***4 | FLANGE | |
| 2070 | 0***2 | FLANGE | |
| 2070 | 0***4 | FLANGE | |
| 2070 | 0***0 | flange | |
| 2080 | 0***8 | INSPECTION GLASS | |
| 2090 | 8***0 | SEALINGS | |
| 2090 | 8***1 | SEALINGS | |
| 210 | 0***3 | SEAL | |
| 2100 | 0***9 | PISTON ROD | |
| 2110 | 8***9 | ring | |
| 2130 | 8***6 | screen | |
| 2140 | 8***1 | flange | |
| 2150 | 8***8 | cylindrical roller bearing | |
| 220 | 0***4 | SCREW | |
| 230 | 0***0 | screen | |
| 231 | 0***3 | seal ring | |
| 232 | 0***5 | blind flange | |
| 233 | 0***5 | screw | |
| 270 | 0***1 | piston pin | |
| 270.1 | 0***2 | piston pin | |
| 270.2 | 0***7 | PISTON PIN | |
| 280 | 0***1 | RING-TYPE RETAINER | |
| 290 | 0***9 | oil control ring | |
| 290.1 | 0***0 | oil control ring | |
| 290.2 | 0***2 | OIL CONTROL RING | |
| 290.3 | 0***2 | oil control ring | |
| 2900 | 8***0 | VALVE PLATE | |
| 3 | 0***1 | SEAL | |
| 300 | 0***9 | taper-face ring | |
| 300.1 | 0***0 | taper-face ring | |
| 300.2 | 6***3 | taper-face ring | |
| 300.3 | 6***4 | taper-face ring | |
| 312 | 0***0 | seal ring | |
| 320 | 0***4 | ACORN NUT | |
| 3200 | 0***4 | POWER CONTROL ASSEMBLY KIT WITH CYLINDER COVER | |
| 321 | 0***9 | ACORN NUT | |
| 322 | 0***4 | SCREW | |
| 3220 | 0***3 | CYLINDER COVER | |
| 3240 | 0***0 | SEAL | |
| 3250 | 0***7 | SCREW | |
| 330 | 0***8 | VALVE | |
| 3300 | 0***8 | POWER CONTROL ASSEMBLY KIT | |
| 3310 | 0***1 | VALVE BODY | |
| 3311 | 0***7 | O-RING | |
| 3312 | 0***3 | WASHER | |
| 3313 | 0***5 | KNURLED NUT | |
| 3320 | 0***6 | SOLENOID COIL | |
| 340 | 0***7 | SEALING RING | |
| 350 | 0***7 | SOLDERING FLANGE | |
| 350.1 | 0***3 | SOLDERING FLANGE | |
| 355 | 0***9 | FLANGE | |
| 360 | 0***9 | FLANGE | |
| 3600 | 8***2 | REPLACEMENT-SET | |
| 370 | 0***7 | SCREW | |
| 380 | 0***7 | SCREW | |
| 380.1 | 0***9 | SCREW | |
| 3800 | 0***9 | POWER CONTROL ASSEMBLY KIT WITH CYLINDER COVER | |
| 3820 | 0***3 | CYLINDER COVER | |
| 3840 | 0***2 | SEAL | |
| 3850 | 0***8 | SCREW | |
| 40 | 0***4 | SCREW | |
| 400 | 0***7 | SOLDERING FLANGE | |
| 460 | 0***0 | OILPUMP CPL. | |
| 470 | 0***4 | SEAL | |
| 490 | 0***3 | SCREEN | |
| 50 | 0***0 | seal | |
| 50.1 | 0***1 | seal | |
| 50.2 | 0***2 | seal | |
| 50.3 | 0***6 | seal | |
| 500 | 0***2 | SEALING RING | |
| 510 | 0***0 | SCREW | |
| 520 | 0***4 | SCREW | |
| 570 | 0***6 | INSPECTION GLASS | |
| 590 | 0***2 | O-RING | |
| 60 | 0***4 | valve plate | |
| 60.1 | 0***4 | valve plate | |
| 70 | 0***0 | SEAL | |
| 730 | 0***6 | FLANGE | |
| 740 | 0***5 | SEAL | |
| 745 | 0***9 | seal ring | |
| 750 | 0***7 | SCREW | |
| 790 | 0***3 | WOODRUFF KEY | |
| 800 | 0***5 | WASHER | |
| 810 | 0***6 | LOCK WASHER | |
| 820 | 0***2 | SCREW | |
| 880 | 0***3 | SEAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
