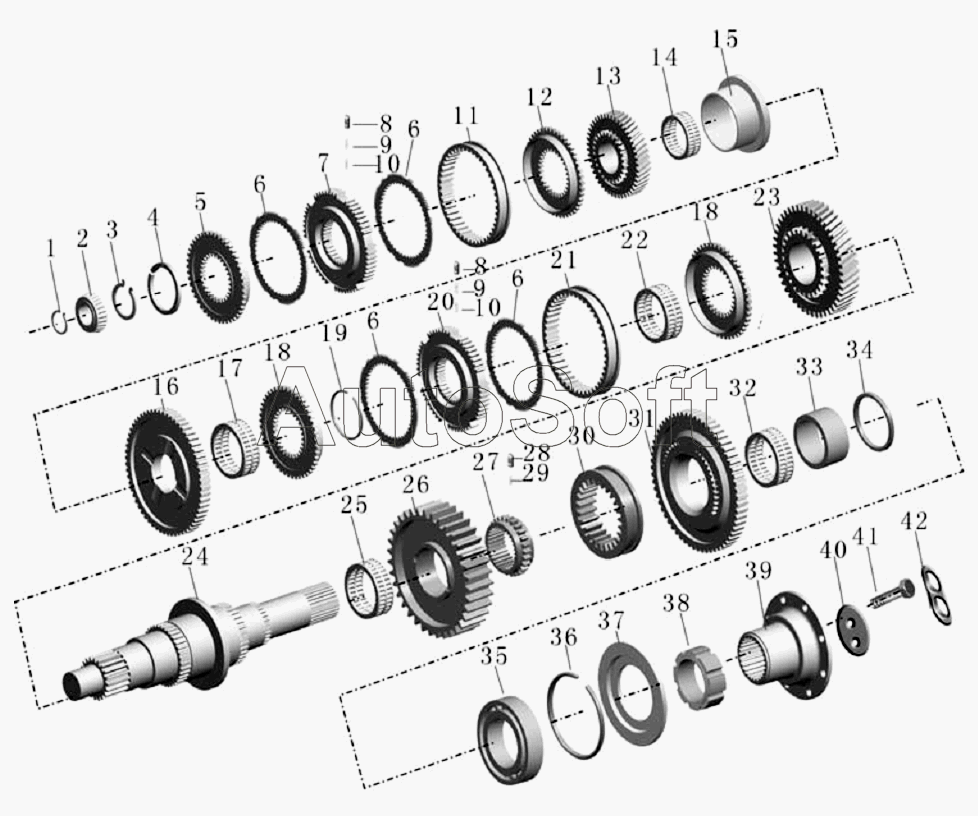

Каталог запасных частей к технике: Yutong Автобус ZK6118HGA (2010). Вторичный вал в сборе
27
14
15
16
17
18
18
19
19
19
20
21
22
23
24
25
26
13
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
4
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
1
4
4
4
4
4
4
5
6
6
6
6
7
8
8
9
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Упругая манжета для вала QJ805 | |
| 2 | 1***5 | Передний подшипник вторичного вала QJ805 | |
| 3 | 6***4 | Упругая манжета для вала 50x2.5 | |
| 3 | 6***8 | Упругая манжета для вала 50x2.6 | |
| 3 | 6***5 | Упругая манжета для вала 50x2.1 | |
| 3 | 6***6 | Упругая манжета для вала 50x2.2 | |
| 3 | 6***7 | Упругая манжета для вала 50x2.3 | |
| 3 | 6***8 | Упругая манжета для вала 50x2.4 | |
| 4 | 7***5 | Регулируемая прокладка A=2.40 | |
| 4 | 7***7 | Регулируемая прокладка A=4.80 | |
| 4 | 7***8 | Регулируемая прокладка A=4.50 | |
| 4 | 7***9 | Регулируемая прокладка A=4.20 | |
| 4 | 7***0 | Регулируемая прокладка A=3.90 | |
| 4 | 7***1 | Регулируемая прокладка A=3.60 | |
| 4 | 7***2 | Регулируемая прокладка A=3.30 | |
| 4 | 7***3 | Регулируемая прокладка A=3.00 | |
| 4 | 7***4 | Регулируемая прокладка A=2.70 | |
| 4 | 7***9 | Регулируемая прокладка A=5.10 | |
| 4 | 7***0 | Регулируемая прокладка A=5.40 | |
| 4 | 7***1 | Регулируемая прокладка A=5.70 | |
| 4 | 7***2 | Регулируемая прокладка A=6.00 | |
| 4 | 7***3 | Регулируемая прокладка A=6.30 | |
| 4 | 7***4 | Регулируемая прокладка A=6.60 | |
| 5 | 1***6 | Синхронная коническая ступица пятой передачи QJ805 | |
| 6 | 1***1 | Синхронное кольцо 1268 903 196(s) | |
| 7 | 1***2 | Основание синхронной шестерни 1292 304 041 QJ805 | |
| 8 | 1***8 | Синхронный толкач 1240 304 278 общепринятый для коробки передачQJ | |
| 9 | 1***0 | Внутреняя пружина толкача | |
| 10 | 1***9 | Внешняя пружина толкача | |
| 11 | 1***3 | Синхронная скользящая рубашка 4 и 5 передачи | |
| 12 | 1***5 | Коническая ступица 3 и 4 передачи QJ805 1280 003 059 S | |
| 13 | 1***4 | Шестерня 5 передачи вторичного вала QJ805 | |
| 14 | 1***1 | Игольчатый подшипник пятой передачи QJ805 1280 003 062 S | |
| 15 | 1***2 | Гнездо подшипника шестерни 4 передачи QJ1205 | |
| 16 | 1***3 | Шестерня 3 передачи вторичного вала QJ805 | |
| 17 | 1***2 | Игольчатый подшипник третьей передачи QJ805 1280 003 063 S | |
| 18 | 1***5 | Коническая ступица 3 и 4 передачи 1268 903 196(s) | |
| 19 | 6***3 | Упругая манжета для вала 75x2.3 | |
| 19 | 6***4 | Упругая манжета для вала 75x2.4 | |
| 19 | 6***5 | Упругая манжета для вала 75x2.5 | |
| 20 | 1***1 | Основание шестерни 2 и 3 передачи QJ805 1280 003 059 S | |
| 21 | 1***5 | Синхронная скользящая рубашка 2 и 3 передачи QJ805 | |
| 22 | 1***6 | Игольчатый подшипник первой передачи второго вала 1268 903 196 (S) | |
| 23 | 1***3 | Шестерня 2 передачи вторичного вала QJ1205 | |
| 24 | 1***2 | Вторичный вал, QJ805 | |
| 25 | 1***4 | Игольчатый подшипник шестерни 1 передачи QJ1205 | |
| 26 | 1***7 | Шестерня первой передачи второго вала 1280 304 055 QJ805 | |
| 27 | 1***8 | Основание шестерни зацепления 1292 304 026 QJ805 | |
| 28 | 1***6 | Стальной шар QJ | |
| 29 | 7***7 | Установочная пружина муфты переключения | |
| 30 | 1***9 | Скользящая рубашка первой и задней передачи ZF40E/ZF40H | |
| 31 | 1***0 | Шестерня задней передачи 1280 304 017 QJ805 | |
| 32 | 1***4 | Подшипник 2 передачи QJ805 1280 003 098(B) | |
| 33 | 1***2 | Гнездо подшипника шестерни задней передачи вторичного вала QJ805 | |
| 34 | 1***7 | Сепаратор QJ | |
| 35 | 1***1 | Задний подшипник второго вала 50314 1268 903 196 S | |
| 36 | 1***1 | Стопорное кольцо подшипника первого вала 0630 503 020 | |
| 37 | 1***3 | Маслодержатель | |
| 38 | 1***4 | Индуктивная катушка спидометра, QJ805 | |
| 39 | 1***8 | Выходной фланец QJ805 | |
| 40 | 1***9 | Упор конца вала | |
| 41 | 1***8 | Контрящий болт конца вала QJ | |
| 42 | 1***3 | Контрпластинка конца вала, 1250 304 353 |
