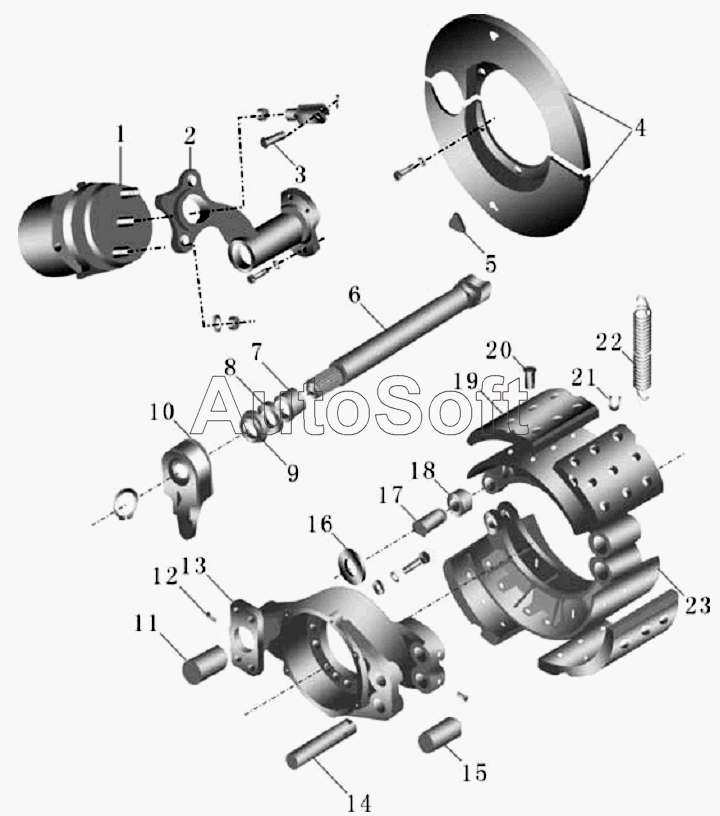

Каталог запасных частей к технике: Yutong Автобус ZK6118HGA (2010). Тормоз заднего моста
11
23
22
21
20
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Задний левый тормозной цилиндр с энергоаккумулятором 24XNR312 | |
| 1 | 3***9 | Задний правый тормозной цилиндр с энергоаккумулятором 24XNR312 | |
| 2 | 3***8 | Кронштейн крепления левого тормозного цилиндра XNR258 | |
| 2 | 3***9 | Кронштейн крепления правого тормозного цилиндра XNR258 | |
| 3 | 3***8 | Плоский штифт | |
| 4 | 2***5 | Пыльник задний 24XNR289-00005 | |
| 5 | 2***4 | Конопачение наблюдательного глаза пыльника Q1-24S16KZ-00005 | |
| 6 | 3***3 | Кулачковый вал заднего тормоза 24R13CSZ-00001 | |
| 6 | 3***5 | Кулачковый вал заднего тормоза 24R13CSZ-00001 | |
| 7 | 3***7 | Гильза-кронштейн пружинной тормозной камеры | |
| 8 | 3***8 | Сальник в сборе -основание заднего тормоза | |
| 9 | 3***8 | Надставка-кулачковый вал задний | |
| 10 | 3***5 | Трещетка автоматическая HALDEX | |
| 11 | 2***4 | Втулка основания заднего тормоза 24XZR222-00001 | |
| 12 | 9***3 | Смазочный жиклер | |
| 13 | 3***6 | Основание заднего тормоза в сборе XNR258 | |
| 14 | 3***1 | Вал задней тормозной колодки 24XNR289-00005 | |
| 15 | 3***6 | Втулка оси задних тормозных колодок 24XZR222-00001 | |
| 16 | 3***8 | Сальник в сборе -основание заднего тормоза | |
| 17 | 3***6 | Вал роликовый-колодка тормозная | |
| 18 | 3***7 | Ролик в сборе JY24N1 | |
| 19 | 3***5 | Накладка тормозная задняя TMD | |
| 20 | 3***0 | Тормозная заклепка, передняя и задняя одинаковая 8x26 30JLSZ-00001A1-B | |
| 20 | 3***0 | Тормозная заклепка 8x26 | |
| 21 | 3***0 | Стопорное кольцо | |
| 22 | 3***9 | Пружина заднего тормоза 24XZR222-00001 | |
| 23 | 3***3 | Задняя верхняя и нижняя тормозная колодка в сборе |
