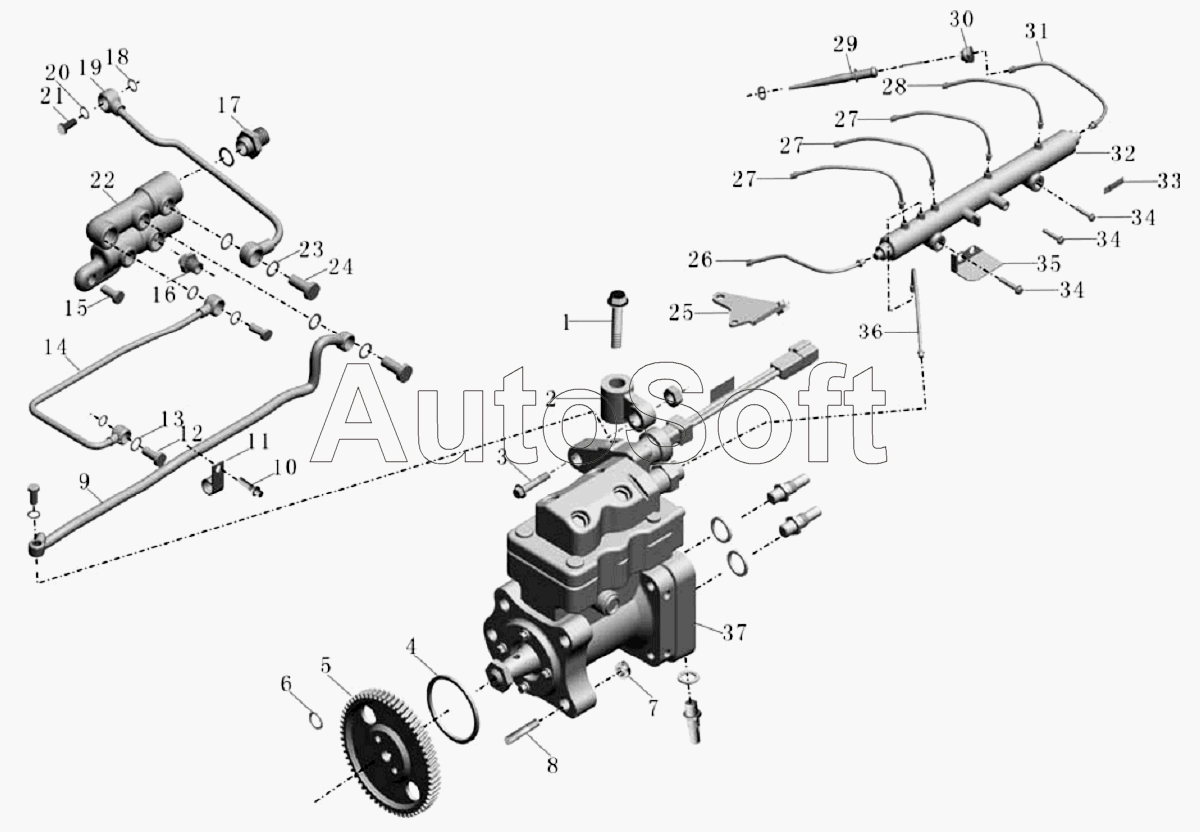

Каталог запасных частей к технике: Yutong Автобус ZK6118HGA (2010). Топливный насос и топливная труба
29
20
21
22
23
24
25
26
27
27
27
28
19
30
31
32
33
34
34
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***6 | Шестигранный болт с фланцем | |
| 2 | 1***1 | Кронштейн топливного насоса, ISLe 290 | |
| 3 | C***6 | Шестигранный болт с фланцем | |
| 4 | C***3 | О-образное уплотняющее кольцо | |
| 5 | 1***4 | Шестерня топливного насоса, ISLe 350 | |
| 6 | 1***7 | Прямоугольное уплотняющее кольцо | |
| 7 | C***1 | Шестигранная гайка с фланцем | |
| 8 | C***3 | Болт с двойной головкой 40CR | |
| 9 | 1***0 | Топливная труба 3, ISLe 290 | |
| 10 | C***0 | Шестигранный болт с фланцем | |
| 11 | C***2 | Зажим | |
| 12 | 1***7 | Болт в форме лютни | |
| 13 | C***8 | Уплотняющая шайба | |
| 14 | 1***1 | Возвратная топливная труба 1, ISLe 290 | |
| 15 | C***6 | Шестигранный болт с фланцем | |
| 16 | C***3 | Болт-пробка | |
| 17 | C***3 | Прямолинейный штуцер | |
| 18 | C***8 | Уплотняющая шайба | |
| 19 | 1***2 | Возвратная топливная труба 2, ISLe 290 | |
| 20 | C***0 | Уплотняющая шайба | |
| 21 | C***0 | Клапан для отбора проб | |
| 22 | C***6 | Топливный штуцер | |
| 23 | C***0 | Уплотняющая шайба | |
| 24 | C***5 | Болт в форме лютни | |
| 25 | C***0 | Держатель трубы | |
| 26 | C***1 | Топливопровод высокого давления | |
| 27 | C***2 | Топливопровод высокого давления | |
| 28 | C***2 | Топливопровод высокого давления | |
| 29 | 1***9 | Соединитель форсунки ISLe/De | |
| 30 | 1***2 | Гнездо топливопровода форсунки, ISLe 290 | |
| 31 | C***3 | Топливопровод высокого давления | |
| 32 | 1***3 | Общая топливная труба, ISLe 290 | |
| 33 | C***8 | Табличка | |
| 34 | C***6 | Шестигранный болт с фланцем | |
| 35 | C***3 | Держатель трубы | |
| 36 | C***4 | Топливопровод высокого давления | |
| 37 | 1***6 | Топливный насос, ISLe 350 |
