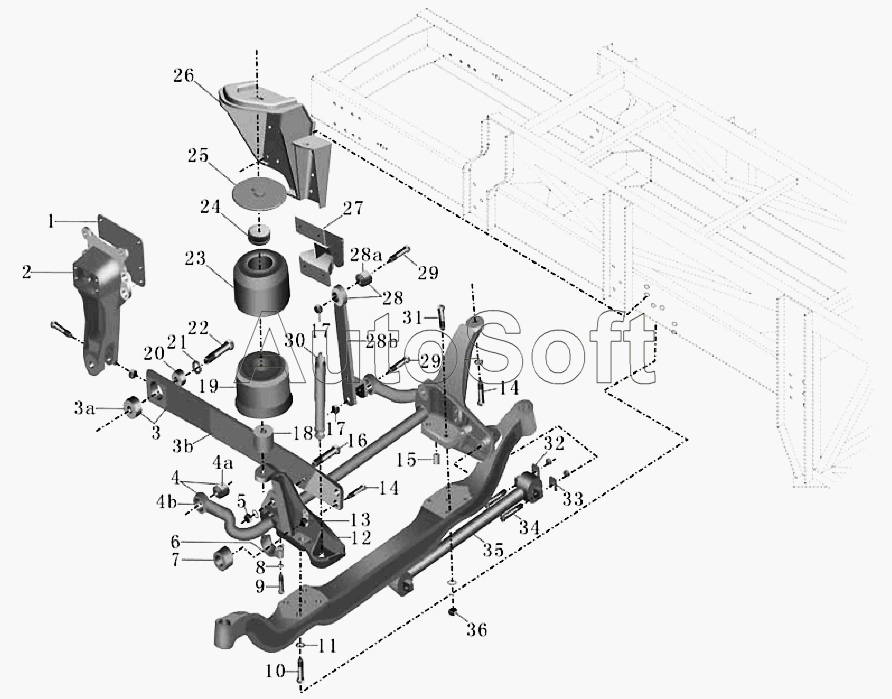

Каталог запасных частей к технике: Yutong Автобус ZK6119HA-3 (2008). 2901-00377 Передняя подвеска в сборе
1
2
3
3a
3b
4
4a
4b
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
28a
28b
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Прокладка | |
| 10 | Q***3 | Шестигранный болт-тонкая резьба | |
| 11 | Q***3 | Тяжелая шайба пружины | |
| 12 | 2***3 | Нижний кронштейн переднего пневмобаллона | |
| 12 | 2***4 | Нижний кронштейн переднего пневмобаллона | |
| 13 | 9***4 | Фланцевая гайка | |
| 14 | Q***3 | Шестигранный болт-тонкая резьба | |
| 15 | 2***0 | Установочный штифт | |
| 16 | 2***3 | Штифт | |
| 17 | 9***5 | Фланцевая гайка | |
| 18 | 2***2 | Прокладка | |
| 19 | 2***6 | Нижнее основание пневмобаллона в сборе | |
| 2 | 2***9 | Передний кронштейн направляющего рычага | |
| 20 | 2***0 | Стопорная колодка направляющего рычага | |
| 21 | Q***3 | Тяжелая шайба пружины | |
| 22 | Q***3 | Шестигранный болт-тонкая резьба | |
| 23 | 2***5 | Пневморессора резиновая | |
| 24 | 2***0 | Ограничительная мягкая прокладка пневмобаллона | |
| 25 | 2***0 | Верхняя крышка переднего пневмобаллона | |
| 26 | 2***7 | Верхний кронштейн переднего пневмобаллона в сборе | |
| 26 | 2***8 | Верхний кронштейн переднего пневмобаллона в сборе | |
| 27 | 2***7 | Гнездо опорного стержня | |
| 28 | 2***6 | Кронштейн стабилизатора поперечной устойчивости в сборе | |
| 28a | 2***9 | Втулка | |
| 28b | 2***1 | Опорный стержень | |
| 29 | Q***3 | Шестигранный болт | |
| 3 | 2***8 | направляющий рычаг в сборе | |
| 30 | 2***2 | Передний амортизатор | |
| 31 | Q***3 | Шестигранный болт-тонкая резьба | |
| 32 | 2***0 | U-образная регулируемая прокладка | |
| 33 | 2***1 | U-образная регулируемая прокладка | |
| 34 | 9***2 | Шестигранный болт | |
| 35 | 2***8 | Передняя горизонтальная штанга | |
| 36 | 9***7 | Фланцевая гайка | |
| 3a | 2***4 | Втулка с желобком | |
| 3b | 2***3 | Направляющий рычаг | |
| 4 | 2***5 | Стабилизатор поперечной устойчивости в сборе | |
| 4a | 2***9 | Втулка | |
| 4b | 2***7 | Стабилизатор поперечной устойчивости | |
| 5 | 9***8 | Фланцевая гайка | |
| 6 | 2***4 | Крышка втулки стабилизатора | |
| 7 | 2***3 | Вкладыш | |
| 8 | Q***3 | Пружинная шайба | |
| 9 | Q***3 | Шестигранный болт-тонкая резьба |
