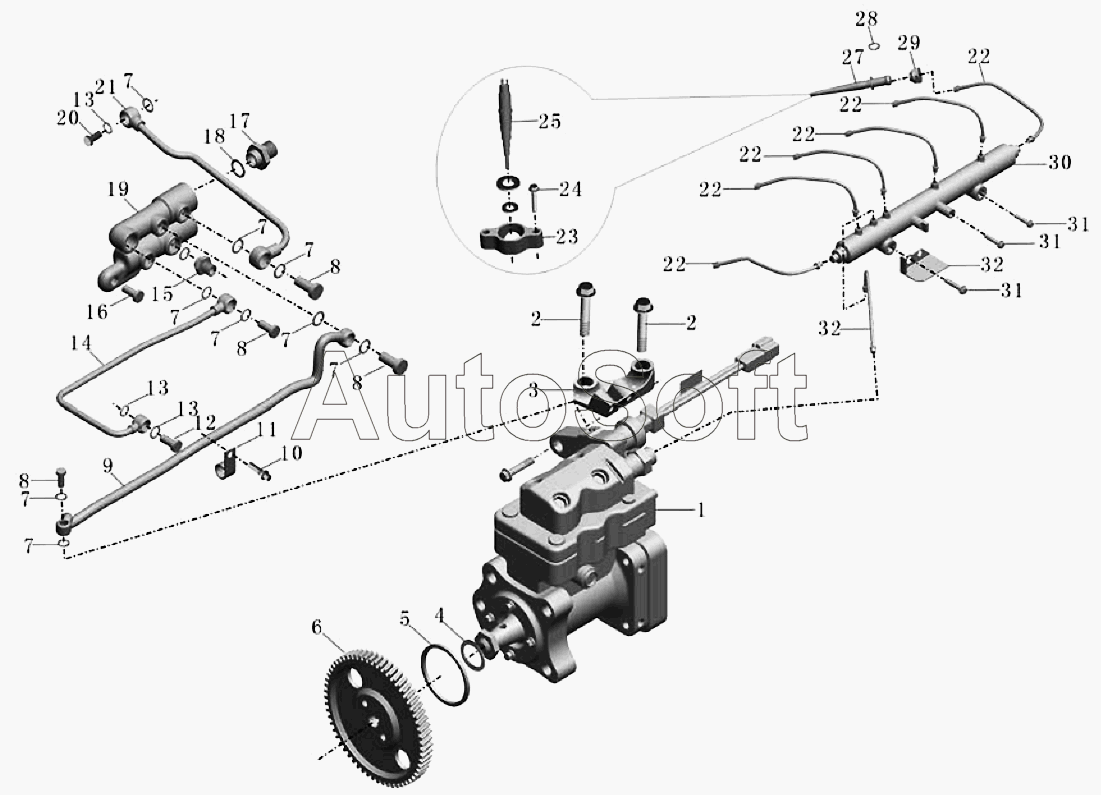

Каталог запасных частей к технике: Yutong Автобус ZK6119HA-3 (2008). 1000-00608 Топливный насос и связка трубопроводов
1
2
2
3
4
5
6
7
7
7
7
7
7
7
7
7
8
8
8
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
23
24
25
27
28
29
30
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Топливный насос | |
| 2 | 3***7 | Шестиугольный болт с фланцевой головкой | |
| 3 | 3***9 | Кронштейн топливного насоса | |
| 4 | 3***2 | Прокладка уплотняющая квадратная | |
| 5 | 3***3 | Кольцо уплотнительное | |
| 6 | 1***4 | Шестерня топливного насоса, ISLe 350 | |
| 7 | 3***0 | Шайба уплотнительная сливной пробки медная | |
| 8 | 3***5 | Болт барабанного штуцера | |
| 9 | 1***3 | Возвратная топливная труба 1 | |
| 10 | 3***0 | Шестиугольный болт с фланцевой головкой | |
| 11 | 3***2 | Держатель трубы | |
| 12 | 3***5 | Болт барабанного штуцера | |
| 13 | 3***8 | Шайба уплотнительная сливной пробки медная | |
| 14 | 1***4 | Возвратная топливная труба 2 | |
| 15 | 3***4 | Пробка-болт | |
| 16 | 3***6 | Шестиугольный болт с фланцевой головкой | |
| 17 | 3***2 | Штуцер с внешней нарезкой | |
| 18 | 3***1 | Кольцо уплотнительное | |
| 19 | 3***6 | Штуцер топливной системы | |
| 20 | 3***0 | Обратный клапан | |
| 21 | 1***5 | Возвратная топливная труба 3 | |
| 22 | 1***8 | Набор трубок высокого давления | |
| 23 | 3***5 | Прижим форсунки | |
| 24 | 4***7 | Шестиугольный болт с фланцевой головкой | |
| 25 | 3***1 | Форсунка | |
| 26 | 4***8 | О-образное уплотнительное кольцо | |
| 27 | 4***6 | Топливный трубопровод форсунки | |
| 28 | 4***4 | Шпонка пальца | |
| 29 | 3***5 | Манжета штуцера форсунки | |
| 30 | 1***2 | Топливный трубчатый рельс | |
| 31 | 1***1 | D шестигранный болт натяжного колеса | |
| 32 | 3***3 | Трубодержатель | |
| 33 | 1***9 | Трубка топливная высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
