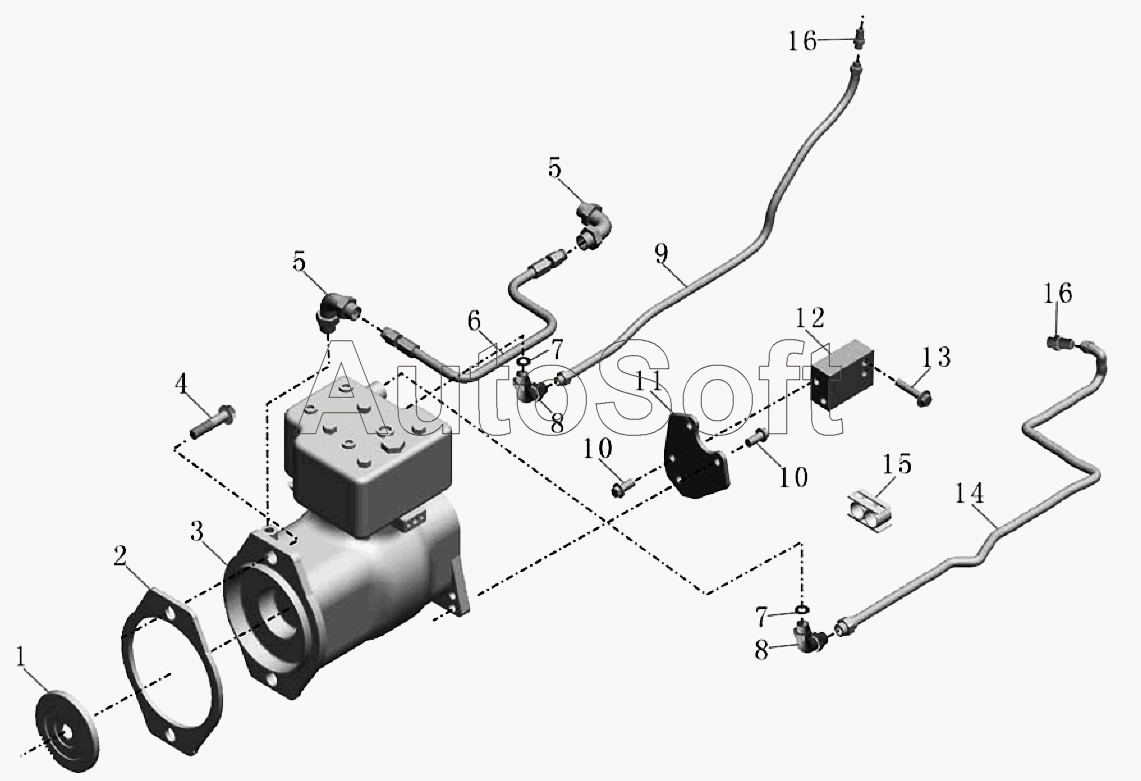

Каталог запасных частей к технике: Yutong Автобус ZK6119HA-3 (2008). 1000-00608 Воздушный компрессор и трубопровод охлаждающей жидкости
1
2
3
4
5
5
6
7
7
8
8
9
10
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Приводная шестерня принадлежностей | |
| 2 | 3***3 | Уплотнительная прокладка гидравлического насоса | |
| 3 | 3***1 | Воздушный компрессор | |
| 4 | 3***7 | Шестиугольный болт с фланцевой головкой | |
| 5 | 3***2 | Изгибающий штуцер без крани | |
| 6 | 3***6 | Возвратная масляная труба воздушного насоса | |
| 7 | 3***7 | О-образное уплотнительное кольцо | |
| 8 | 4***6 | Изгибающий штуцер с внешней нарезкой | |
| 9 | 3***8 | Впускной клапан воздушного компрессора | |
| 10 | 3***4 | Шестиугольный болт с фланцевой головкой | |
| 11 | 3***1 | Кронштейн воздушного компрессора | |
| 12 | 3***0 | Монтажный изолятор | |
| 13 | 3***4 | Шестиугольный болт с фланцевой головкой | |
| 14 | 3***0 | Выпускной провод воздушного компрессора | |
| 15 | 3***0 | Держатель трубы | |
| 16 | 3***9 | Штуцер -впускная водная труба воздушного компрессора, ISLe 290 |
