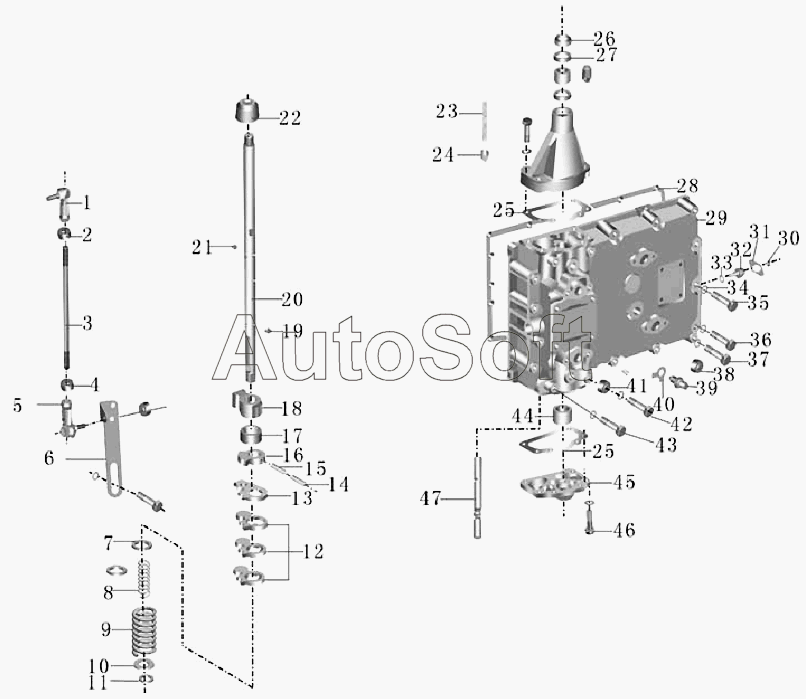

Каталог запасных частей к технике: Yutong Автобус ZK6119HA-3 (2008). 1701-00024A Верхняя крышка и вал переключения в сборе
36
25
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Шаровой стык упорного рычага | |
| 2 | 6***1 | Гайка | |
| 3 | 1***1 | Упорный рычаг QJ805 | |
| 4 | 6***7 | Гайка упорного рычага | |
| 5 | 1***8 | Наконечник упорного рычага | |
| 6 | 1***8 | Упорная плита | |
| 7 | 7***3 | Гнездо большой пружины | |
| 8 | 1***9 | Возвратная маленькая пружина | |
| 9 | 1***0 | Возвратная большая пружина 1268 903 196 (S) | |
| 10 | 7***6 | Бегунок маленькой пружины | |
| 11 | 6***8 | V-образное борткольцо | |
| 12 | 1***3 | ШШ*ШВ6-90 Приводная плита переключения S6-90 | |
| 13 | 1***4 | Приводная плита 5 и 6 передачи | |
| 14 | 1***5 | Пружинный круглый штифт 6x40 | |
| 15 | 1***4 | Пружинный круглый штифт 3,5x40 | |
| 16 | 1***6 | Двигающаяся колодка взаимоблокировки S6-90 | |
| 17 | 7***2 | Ограничительная распорная втулка | |
| 18 | 1***7 | Секторная колодка взаимоблокировки | |
| 19 | 1***2 | Приводной штифт, общепринятый для коробки передач Цинцзян | |
| 20 | 1***5 | Вал переключения | |
| 21 | 1***2 | Приводной штифт, общепринятый для коробки передач Цинцзян | |
| 22 | 1***8 | Пыльник, QJ805 | |
| 23 | 1***1 | Пружина самоконтрящего штифта | |
| 24 | 1***9 | Самоконтрящий штифт QJ805 | |
| 25 | 1***7 | Сухарь-нижняя концевая крышка, S6-150 | |
| 26 | 1***9 | Пылезащитное уплотнительное кольцо 0634 307 367 | |
| 27 | 1***8 | Сальник вала переключения передач QJ1205 | |
| 28 | 1***7 | Сухарь верхней крышки коробки передач | |
| 29 | 1***9 | Верхняя крышка коробки передач | |
| 30 | 6***0 | Болт датчика задней передачи M5x12 | |
| 31 | 1***1 | Прижимная плита выключателя | |
| 32 | 3***8 | Датчик включения | |
| 33 | 5***3 | Уплотняющее кольцо выключателя | |
| 34 | 6***1 | Волнистая пружинная шайба | |
| 35 | 6***9 | Болт М10x70 | |
| 36 | 6***4 | Болт М10x60 | |
| 37 | 6***2 | Болт М10x55 | |
| 38 | 7***5 | Болт-пробка | |
| 39 | 3***4 | Датчик нейтрали | |
| 40 | 6***0 | Упорная шайба с проушинами, 17 | |
| 41 | 6***1 | Внутренняя шестигранная болт-пробка, M16x1.5 | |
| 42 | 6***0 | Болт М10x110 | |
| 43 | 6***0 | Болт для крышки коробки передач, М10x90 | |
| 44 | 1***2 | Игольчатый подшипник | |
| 45 | 1***7 | Нижняя концевая крышка, 1240 307 480 QJ805 | |
| 46 | 6***2 | Болт M8x28 | |
| 47 | 1***5 | Вал взаимоблокировки |
