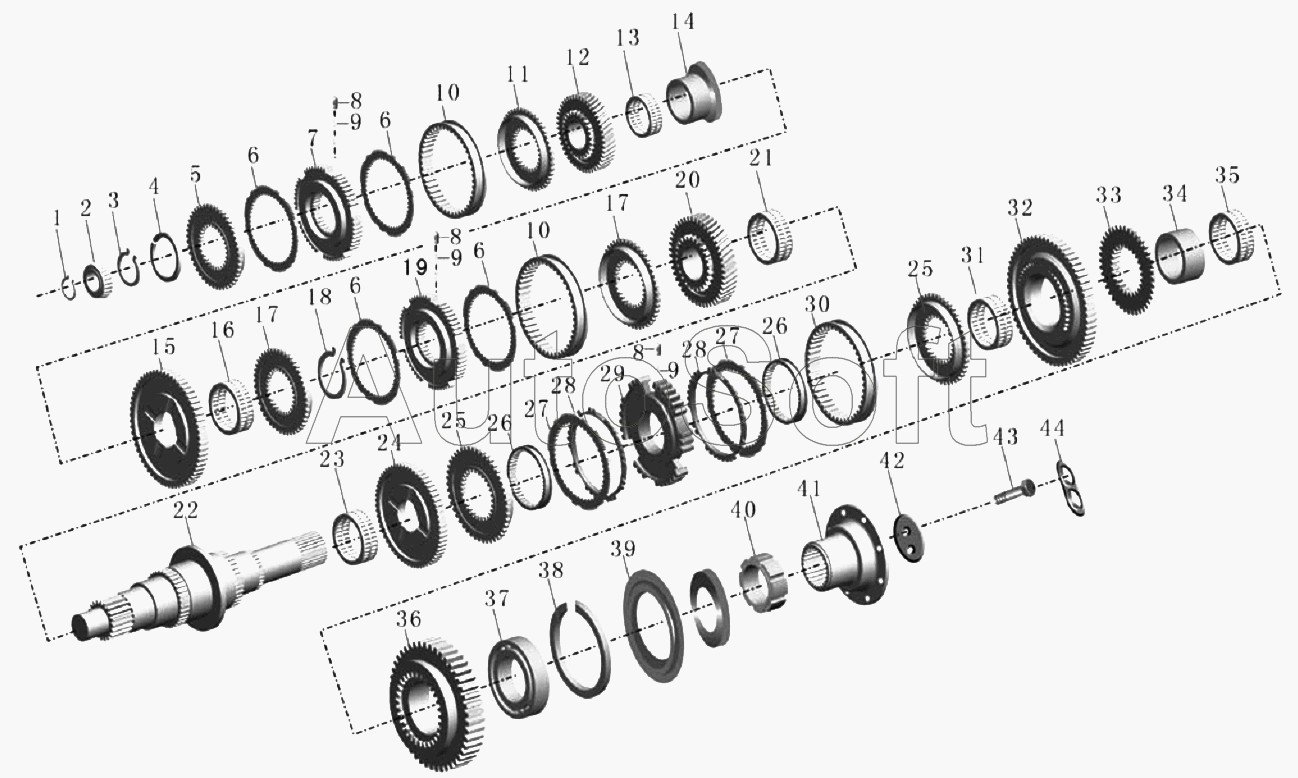

Каталог запасных частей к технике: Yutong Автобус ZK6129H-2 (2008). 1701-01723С Второй вал в сборе (3)
33
22
23
24
25
25
26
26
27
27
28
28
29
30
31
32
21
34
35
36
37
38
39
40
41
42
43
44
13
2
3
4
5
6
6
6
6
7
8
8
8
9
9
9
10
10
11
12
1
14
15
16
17
17
18
18
18
18
18
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Пружинное борткольцо для вала | |
| 2 | 1***2 | Передний подшипник второго вала | |
| 3 | 1***8 | Пружинное борткольцо для вала-второй вал | |
| 4 | 1***7 | Регулируемая шайба-второй вал | |
| 5 | 1***8 | Синхронная коническая ступица шестой передачи второго вала | |
| 6 | 1***9 | Синхронное кольцо третьей, четвертой, пятой, шестой передачи второго вала | |
| 7 | 1***0 | Синхронное основание шестерни пятой и шестой передачи второго вала | |
| 8 | 1***1 | Синхронный толкатель второго вала | |
| 9 | 1***9 | Пружина толкателя | |
| 10 | 1***2 | Синхронная скользкая оболочка третьей, четвертой, пятой, шестой передачи второго вала | |
| 11 | 1***3 | Синхронная коническая ступица пятой передачи второго вала | |
| 12 | 1***4 | Шестерня шестой передачи второго вала | |
| 13 | 1***1 | Игольчатый подшипник пятой передачи QJ805 1280 003 062 S | |
| 14 | 1***3 | Бегунок подшипника шестерни шестой передачи | |
| 15 | 1***5 | Шестерня четвертой передачи второго вала | |
| 16 | 1***9 | Игольчатый подшипник четвертой передачи | |
| 17 | 1***1 | Коническая ступица третьей и четвертой передачи | |
| 18 | 0***0 | Пружинный борткольцо для вала | |
| 18 | 0***4 | Пружинный борткольцо для вала | |
| 18 | 0***0 | Пружинный борткольцо для вала | |
| 18 | 0***1 | Пружинный борткольцо для вала | |
| 19 | 1***6 | Синхронное основание шестерни третьей и четвертой передачи | |
| 20 | 1***6 | Шестерня третьей передачи второго вала | |
| 21 | 1***4 | Игольчатый подшипник третьей передачи | |
| 22 | 1***6 | Второй вал | |
| 23 | 1***1 | Игольчатый подшипник второй передачи второго вала | |
| 24 | 1***9 | Шестерня второй передачи второго вала | |
| 25 | 1***1 | Синхронный обод первой и второй передачи | |
| 26 | 1***5 | Внутреннее кольцо синхронизатора | |
| 27 | 1***8 | Дипирамидное кольцо | |
| 28 | 1***7 | Внешнее кольцо синхронизатора | |
| 29 | 1***0 | Обод первой и второй передачи второго вала | |
| 30 | 1***1 | Синхронная скользкая оболочка первой и второй передачи второго вала | |
| 31 | 1***6 | Игольчатый подшипник первой передачи второго вала 1268 903 196 (S) | |
| 32 | 1***2 | Шестерня первой передачи второго вала | |
| 33 | 1***3 | Основание шестерни зацепления задней передачи | |
| 34 | 1***8 | Бегунок подшипника задней передачи второго вала S6-90 | |
| 35 | 1***9 | Игольчатый подшипник задней передачи второго вала S6-90 | |
| 36 | 1***4 | Шестерня задней передачи | |
| 37 | 1***1 | Задний подшипник второго вала 50314 1268 903 196 S | |
| 38 | 1***1 | Стопорное кольцо подшипника первого вала 0630 503 020 | |
| 39 | 1***3 | Маслодержатель | |
| 40 | 1***7 | Индуктивная катушка спидометра | |
| 41 | 1***5 | Фланец выводного вала | |
| 42 | 1***9 | Упор конца вала | |
| 43 | 1***7 | Болт M12x95 | |
| 44 | 1***3 | Контрпластинка конца вала, 1250 304 353 |
