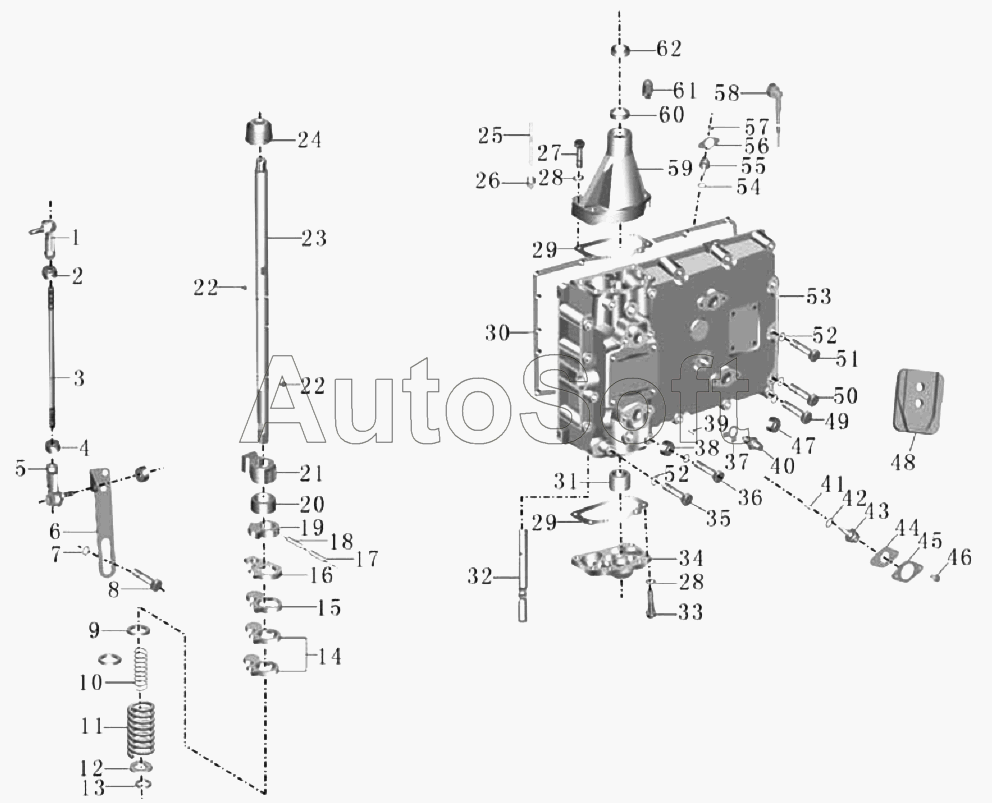

Каталог запасных частей к технике: Yutong Автобус ZK6129H-2 (2008). 1701-01723С Верхняя крышка и вал переключения в сборе (5)
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
22
23
24
25
26
28
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Шаровой стык упорного рычага | |
| 2 | 0***1 | Гайка М12 | |
| 3 | 1***1 | Упорный рычаг QJ805 | |
| 4 | 0***7 | Гайка М12 | |
| 5 | 1***4 | Наконечник упорного рычага | |
| 6 | 1***8 | Упорная плита | |
| 7 | 0***4 | Шайба 10 | |
| 8 | 0***2 | Болт М10x95 | |
| 9 | 0***3 | Бегунок большой пружины | |
| 10 | 1***9 | Возвратная маленькая пружина | |
| 11 | 1***0 | Возвратная большая пружина 1268 903 196 (S) | |
| 12 | 0***6 | Бегунок маленькой пружины | |
| 13 | 0***8 | V-образный борткольцо JV | |
| 14 | 1***3 | ШШ*ШВ6-90 Приводная плита переключения S6-90 | |
| 15 | 1***3 | Приводная плита переключения пятой и шестой передачи | |
| 16 | 1***4 | Приводная плита переключения задней передачи | |
| 17 | 1***5 | Пружинный круглый штифт 6x40 | |
| 18 | 1***4 | Пружинный круглый штифт 3,5x40 | |
| 19 | 1***6 | Двигающаяся колодка взаимоблокировки S6-90 | |
| 20 | 0***1 | Ограничительная распорная втулка | |
| 21 | 1***7 | Секторная колодка взаимоблокировки | |
| 22 | 1***2 | Приводной штифт, общепринятый для коробки передач Цинцзян | |
| 23 | 1***0 | Вал переключения | |
| 24 | 1***8 | Пыльник, QJ805 | |
| 25 | 1***1 | Пружина самоконтрящего штифта | |
| 26 | 1***9 | Самоконтрящий штифт QJ805 | |
| 28 | 0***0 | Волнистая пружинная шайба | |
| 29 | 1***7 | Сухарь-нижняя концевая крышка, S6-150 | |
| 30 | 1***7 | Сухарь верхней крышки коробки передач | |
| 31 | 1***2 | Игольчатый подшипник | |
| 32 | 1***5 | Вал взаимоблокировки | |
| 33 | 6***2 | Болт М8x28 | |
| 34 | 1***7 | Нижняя концевая крышка, 1240 307 480 QJ805 | |
| 35 | 0***0 | Болт М10x90 | |
| 36 | 0***0 | Болт М10x110 | |
| 37 | 0***0 | Стопорная шайба с двумя ушками | |
| 38 | 0***1 | Болт-пробка М16x1,5 | |
| 39 | 0***3 | Уплотнительная заглушка | |
| 40 | 1***8 | Нагнетатель задней передачи, 1250 207 252 | |
| 41 | 1***0 | Штифт | |
| 42 | 0***0 | Уплотнительная шайба | |
| 43 | 1***4 | Выключатель сигнала нейтральной передачи | |
| 44 | 1***1 | Сухарь | |
| 45 | 1***2 | Прижимная плита выключателя нейтральной передачи | |
| 46 | 0***3 | Болт М8x18 | |
| 47 | 7***5 | Болт М24x1,5 | |
| 48 | 0***4 | Таблица | |
| 49 | 0***2 | Болт М10x55 | |
| 50 | 0***4 | Болт М10x60 | |
| 51 | 0***9 | Болт М10x70 | |
| 52 | 0***1 | Волнистая пружинная шайба | |
| 53 | 1***9 | Верхняя крышка коробки передач | |
| 54 | 0***3 | Уплотнительная шайба | |
| 55 | 3***5 | Выключатель задней передачи | |
| 56 | 1***1 | Прижимная плита выключателя задней передачи | |
| 57 | 0***0 | Болт М5x12 | |
| 58 | 6***2 | Соединитель выключателя сигнала | |
| 59 | 1***9 | Держатель вал переключения QJ805 | |
| 60 | 1***8 | Сальник вала переключения передач QJ1205 | |
| 61 | 1***6 | Воздушная пробка Q1 0732 612 005 | |
| 62 | 1***9 | Пылезащитное уплотнительное кольцо 0634 307 367 |
