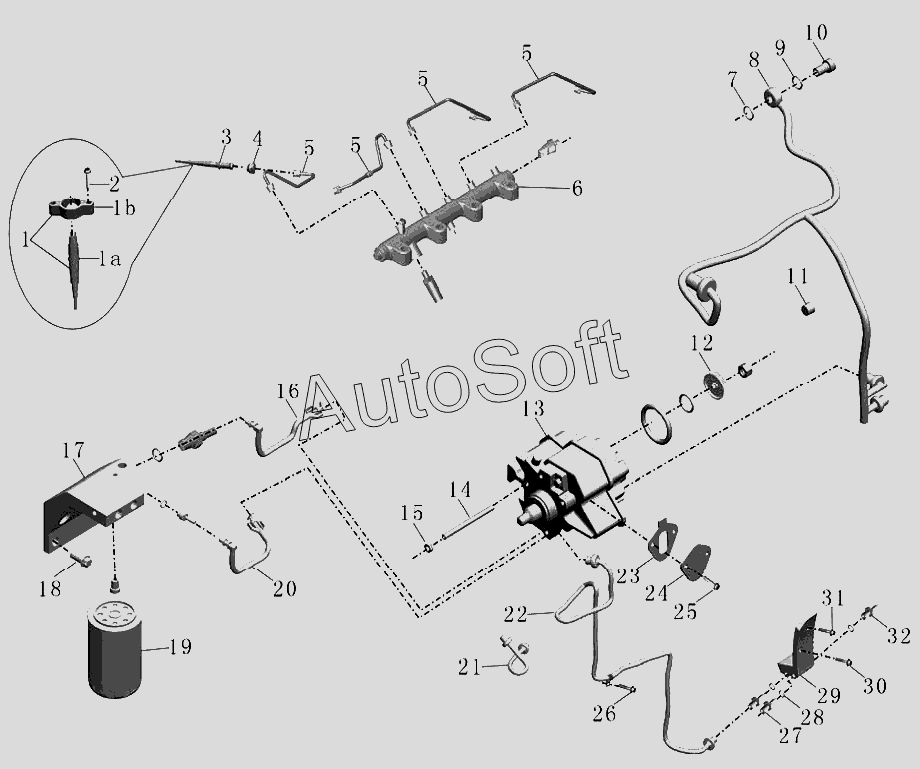

Каталог запасных частей к технике: Yutong Автобус ZK6737D (2008). Топливный насос и его трубопроводы
1
1a
1b
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***Z | Форсунка в сборе | |
| 10 | C***0 | Клапан для отбора проб | |
| 11 | C***3 | Трубка-державка | |
| 12 | 1***6 | Шестерни масляного насоса | |
| 13 | D***9 | Насос впрыска топлива | |
| 14 | 3***9 | Шпилька | |
| 15 | 1***8 | Шестигранная гайка с фланцем | |
| 16 | 1***7 | Топливная подающая трубка | |
| 17 | С***3 | Крышка топливного фильтра в сборе | |
| 18 | С***9 | Шестиугольный фланцевый болт | |
| 19 | 1***3 | Топливный фильтр | |
| 1a | 1***6 | Форсунка | |
| 1b | D***0 | Хомут форсунки | |
| 2 | 9***8 | Шестиугольный фланцевый болт | |
| 20 | 1***8 | Топливная подающая трубка 2 | |
| 21 | 1***9 | Топливная подающая трубка 3 | |
| 22 | 1***1 | Топливная подающая трубка 5 | |
| 23 | 1***8 | Уплотняющая прокладка маслонасоса | |
| 24 | С***3 | Прижим | |
| 25 | С***0 | Шестигранный болт с фланцем | |
| 26 | С***9 | Шестигранный болт с фланцевой поверхностью | |
| 27 | 4***5 | Легкоразъемный штуцер | |
| 28 | С***5 | Уплотнительная шайба | |
| 29 | 1***5 | Штуцер управления топливного насоса | |
| 3 | 1***9 | Соединитель форсунки ISLe/De | |
| 30 | С***1 | Шестигранный болт с фланцевой поверхностью | |
| 31 | С***2 | Шестигранный болт с фланцем | |
| 32 | С***7 | Возвратный штуцер | |
| 4 | C***5 | Штуцер | |
| 5 | 1***7 | Топливопровод высокого давления | |
| 6 | 1***6 | Сорельсовая трубка топлива | |
| 7 | 1***6 | Уплотнительная шайба | |
| 8 | 1***0 | Топливная подающая трубка4 | |
| 9 | C***8 | Уплотняющая шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
