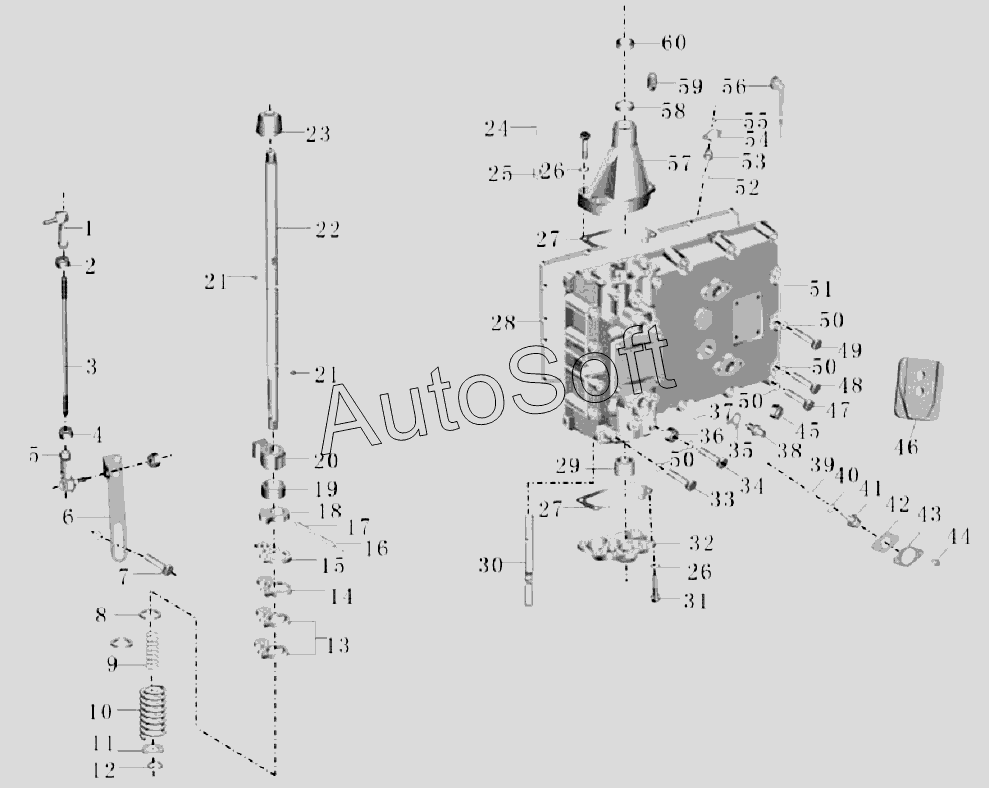

Каталог запасных частей к технике: Yutong Автобус ZK6899HA (2008). Верхняя крышка и вал переключения в сборе
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
50
50
50
51
52
53
54
55
56
57
58
59
60
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
21
22
23
24
25
26
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Шаровой стык упорного рычага | |
| 2 | 0***1 | Гайка М12 | |
| 3 | 0***6 | Упорный рычаг | |
| 4 | 0***7 | Гайка М12 | |
| 5 | 1***4 | Наконечник упорного рычага | |
| 6 | 1***8 | Упорная плита | |
| 7 | 0***2 | Болт M10x95 | |
| 8 | 0***3 | Бегунок большой пружины | |
| 9 | 1***9 | Возвратная маленькая пружина | |
| 10 | 1***0 | Возвратная большая пружина 1268 903 196 (S) | |
| 11 | 0***6 | Бегунок маленькой пружины | |
| 12 | 0***8 | V-образное борткольцо JV24 | |
| 13 | 1***3 | ШШ*ШВ6-90 Приводная плита переключения S6-90 | |
| 14 | 1***3 | Приводная плита переключения пятой и шестой передачи | |
| 15 | 1***4 | Приводная плита переключения задней передачи | |
| 16 | 1***5 | Пружинный круглый штифт 6x40 | |
| 17 | 1***4 | Пружинный круглый штифт 3,5x40 | |
| 18 | 1***6 | Двигающаяся колодка взаимоблокировки S6-90 | |
| 19 | 0***1 | Ограничительная распорная втулка | |
| 20 | 1***7 | Секторная колодка взаимоблокировки | |
| 21 | 0***7 | Приводной штифт,10x8 | |
| 22 | 1***5 | Вал переключения | |
| 23 | 1***8 | Пыльник, QJ805 | |
| 24 | 0***4 | Пружина самоконтрящая | |
| 25 | 1***9 | Самоконтрящий штифт QJ805 | |
| 26 | 0***0 | Волнистая пружинная шайба | |
| 27 | 1***7 | Сухарь-нижняя концевая крышка, S6-150 | |
| 28 | 1***1 | Сухарь верхней крышки коробки передач, S6-100 | |
| 29 | 1***2 | Игольчатый подшипник | |
| 30 | 1***5 | Вал взаимоблокировки | |
| 31 | 0***2 | Болт М8x28 | |
| 32 | 1***7 | Нижняя концевая крышка, 1240 307 480 QJ805 | |
| 33 | 0***0 | Болт М10x90 | |
| 34 | 1***5 | Болт M10x110 | |
| 35 | 0***0 | Стопорная шайба с двумя ушками 17GB855-78 | |
| 36 | 0***1 | Болт-пробка М16x1,5 | |
| 37 | 0***3 | Уплотнительная заглушка | |
| 38 | 1***8 | Нагнетатель задней передачи, 1250 207 252 | |
| 39 | 1***0 | Выталкиватель | |
| 40 | 0***0 | Уплотнительная прокладка | |
| 41 | 3***4 | Датчик нейтрали | |
| 42 | 1***1 | Сухарь | |
| 43 | 1***2 | Прижимная плита выключателя сигнализации | |
| 44 | 0***3 | Болт M8x18 | |
| 45 | 0***5 | Болт M24x1.5 | |
| 46 | 0***4 | Табличка | |
| 47 | 0***2 | Болт M10x55 | |
| 48 | 0***4 | Болт M10x60 | |
| 49 | 0***9 | Болт M10x70 | |
| 50 | 0***1 | Волнистая пружинная шайба | |
| 51 | 1***0 | Верхняя крышка коробки передач, S6-100 | |
| 52 | 0***3 | Уплотнительная прокладка | |
| 53 | 3***5 | Выключатель задней передачи | |
| 54 | 1***1 | Прижимная плита выключателя | |
| 55 | 0***0 | Болт M5x12 | |
| 56 | 1***4 | Соединитель датчика сигнала | |
| 57 | 1***9 | Держатель вал переключения QJ805 | |
| 58 | 1***8 | Сальник вала переключения передач QJ1205 | |
| 59 | 0***5 | Воздушная пробка в сборе M16x1.5 | |
| 60 | 1***9 | Пылезащитное уплотнительное кольцо 0634 307 367 |
